Description de l'appareil
Dégazage par pulvérisation sous vide — 24.04.2020 - Rev. A

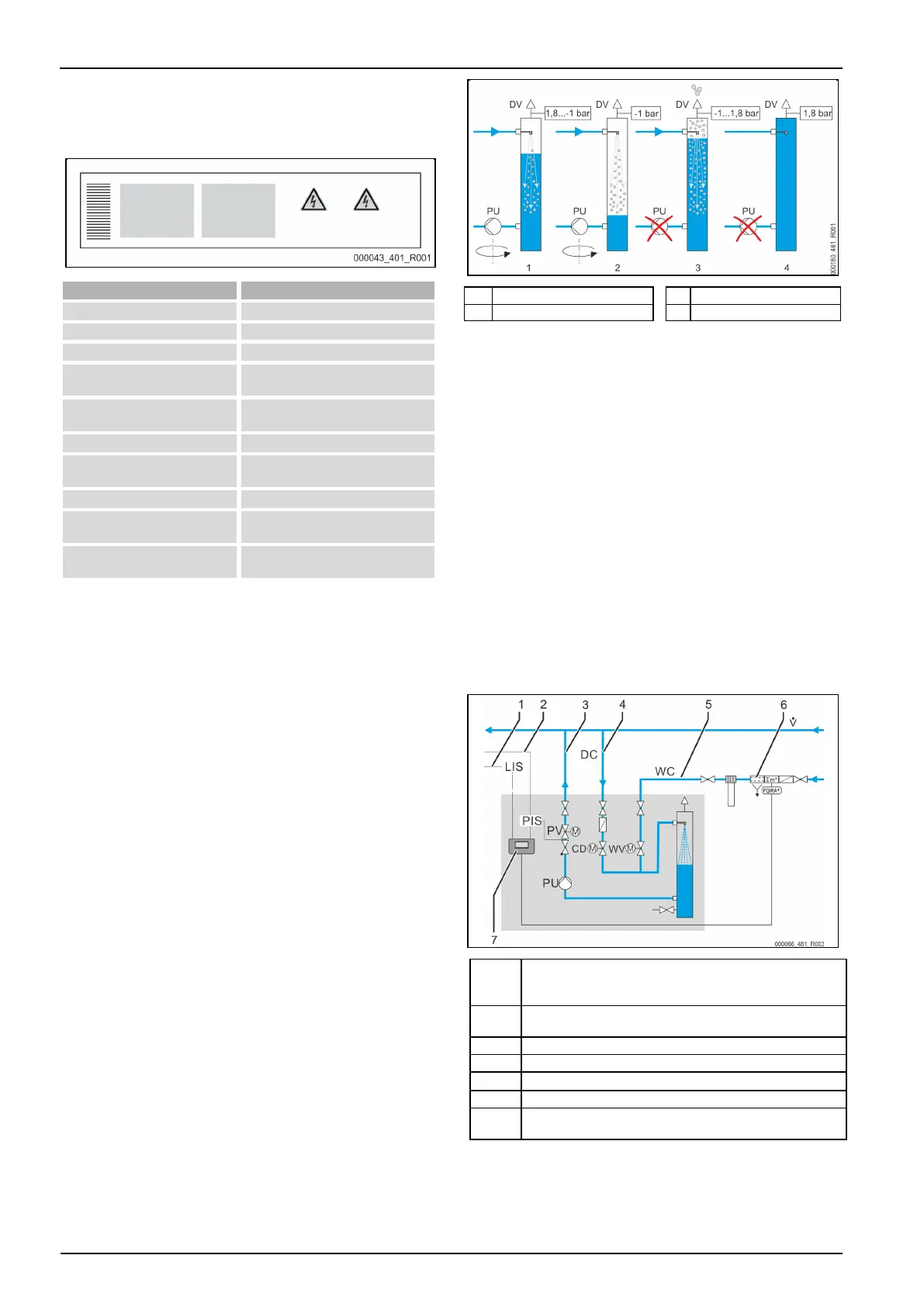

4.2 Identification
La plaque signalétique se trouve au-dessous du couvercle à vis de la commande.
Elle comporte des informations à propos du fabricant, de l’année de fabrication,
du numéro de fabrication et des caractéristiques techniques.
Inscription sur la plaque signalétique
Désignation de l’appareil
min. / max. allowable pressure P
Pression minimale / maximale admissible
max. continuous operating
temperature
Température de service maximale
continue
min. / max. allowable temperature /
flow temperature TS
Température / température aller TS
minimale / maximale admissible
min. operating pressure set up on
shop floor
Pression de service minimale
programmée en usine
Pression de service minimale réglée
max. pressure saftey valve factory -
aline
Pression de fonctionnement réglée en
usine pour la soupape de sûreté
Pression de fonctionnement réglée pour
la soupape de sûreté
4.3 Fo nction
Le Servitec est conçu pour le dégazage de l’eau contenue dans l’installation et
pour l’eau de réalimentation. Il absorbe jusqu’à 90 % des gaz dissous dans l’eau.
Le dégazage se déroule au cours de cycles à programmation horaire. Un cycle se
compose des phases suivantes :
• Injection et génération du vide
L’alimentation « DC » de l’eau riche en gaz en provenance de l’installation
vers la lance à vide « VT » est ouverte. En fonction des besoins, des courants
partiels de l’eau riche en gaz de l’installation et de l’eau de réalimentation
sont finement pulvérisés dans la lance à vide via les conduites « DC » et
« WC ». Comme la quantité d’eau injectée dans la lance est inférieure à la
quantité d’eau réinjectée à partir de la lance à vide par le biais de la pompe
« PU », un vide se forme dans la lance. La pompe « PU » génère un vide
jusqu’à ce que la pression de saturation de l’eau soit atteinte. La dépression
est affichée sur le vacuomètre « PI ». La grande surface de contact de l’eau
pulvérisée et la saturation du gaz jusqu’au vide provoquent un dégazage
de l’eau. L’eau dégazée est à nouveau refoulée dans l’installation à partir
de la lance à vide par la pompe. Elle peut alors à nouveau dissoudre les gaz.
• Expulsion
La pompe « PU » s’éteint. L’injection et le dégazage de l’eau dans la lance à
vide « VT » se poursuit. Le niveau d’eau augmente dans la lance à vide. Les
gaz extraits de l’eau sont évacués par la soupape de dégazage « DV ».
• Temps de repos
Après la séparation du gaz, le Servitec reste au repos pendant un certain
temps jusqu’au démarrage du cycle suivant.
Déroulement d’un cycle de dégazage dans la lance à vide « VT »
Exemple : Système d’eau de refroidissement ≤ 30 °C, pression de l’installation
1,8 bar, dégazage de l’installation « DC » en marche, dégazage de réalimentation
« WC » fermé.
Injection et génération du vide
Injection et génération du vide
Dégazage
Le processus de dégazage complet est synchronisé hydrauliquement par un
système hydraulique à l’aide du robinet à boisseau sphérique de réglage « PV »
et de la commande du Servitec. Les états de service sont surveillés et affichés sur
l’écran du Servitec. La commande permet de sélectionner et de configurer
3 différents programmes de dégazage et 2 différentes variantes de
réalimentation.
Programmes de dégazage
• Dégazage continu :
Pour un dégazage continu pendant plusieurs heures ou plusieurs jours
avec la séquence des cycles de dégazage sans temps de pause. Ce
programme est recommandé après la mise en service et les réparations.
• Dégazage intermittent :
Un dégazage intermittent se compose d’un nombre limité de cycles de
dégazage. Un temps de pause est observé entre les intervalles. Ce
programme est recommandé pour le fonctionnement continu.
• Dégazage de réalimentation :
Avec ce réglage, seule l’eau de réalimentation est dégazée. Le système
n’est pas dégazé.
Variantes de réalimentation
Il existe deux variantes de réalimentation. Ces variantes sont surveillées au
moyen de la durée de réalimentation et des cycles de réalimentation.
Câble de commande d’une station de maintien de pression pour la
demande de réalimentation en mode de fonctionnement
« Levelcontrol »
Ligne de signalisation du capteur de pression « PIS » pour la variante
de réalimentation « Magcontrol »
Conduite de dégazage « DC » (eau dégazée)
Conduite de dégazage « DC » (eau riche en gaz)
Conduite de réalimentation « WC »
Équipement supplémentaire en option voir le chapitre 4.5
"Équipement supplémentaire en option" à la page 45
