Prvi zagon
Vakuumsko pršilno razplinjanje — 24.04.2020 - Rev. A
Slovenščina — 259
Opis
Izračun
p
st
Statični tlak
= statična višina (h
st
)/10
P
0
Minimalni obratovalni tlak
= p
st
+ 0,2 bar (priporočilo)
p
a
Začetni tlak (tlak pri polnjenju hladne
vode)
= p
0
+ 0,3 bar
p
e
Končni tlak
≤ p
Sv
– 0,5 bar (za p
Sv
≤ 5,0 bar)
p
Sv
Tlak aktiviranja varnostnega ventila
≥ p
0
+ 1,2 bar (za p
Sv
≤ 5,0 bar)
Minimalni obratovalni tlak za konfiguracijo je mogoče pri prvem zagonu
izračunati neposredno prek aplikacije Reflex Control Smart in ga shraniti. Vedno
preverite tudi konkretni predtlak naprave MAG v sistemu naprav. Storite
naslednje:
1 Nastavite krmilnik v aplikaciji na „Magcontrol“.
2. Določite minimalni obratovalni tlak „P0“ naprave v odvisnosti od predtlaka
„p0“ membranske tlačne raztezne posode.
• Naprava je inštalirana na istem nivoju kot membranska tlačna
raztezna posoda (∆h
st
= 0).
– P
0
= p0*
• Naprava je inštalirana nižje od membranske tlačne raztezne
posode.
– P
0
= p0 + ∆h
st
/10*
• Naprava je inštalirana višje od membranske tlačne raztezne posode.
– P
0
= p0 - ∆h
st
/10*
* p0 v barih, ∆h
st
v metrih

Napotek!
Za referenčno vrednost naprave Servitec je vedno treba upoštevati tlak
aktiviranja varnostnega ventila (glejte formulo za izračun).

Napotek!
Preprečite padec tlaka pod vrednost minimalnega obratovalnega tlaka.
Na podlagi tega se prepreči pojav podtlaka, uparjanja in tvorjenje parnih
mehurčkov.

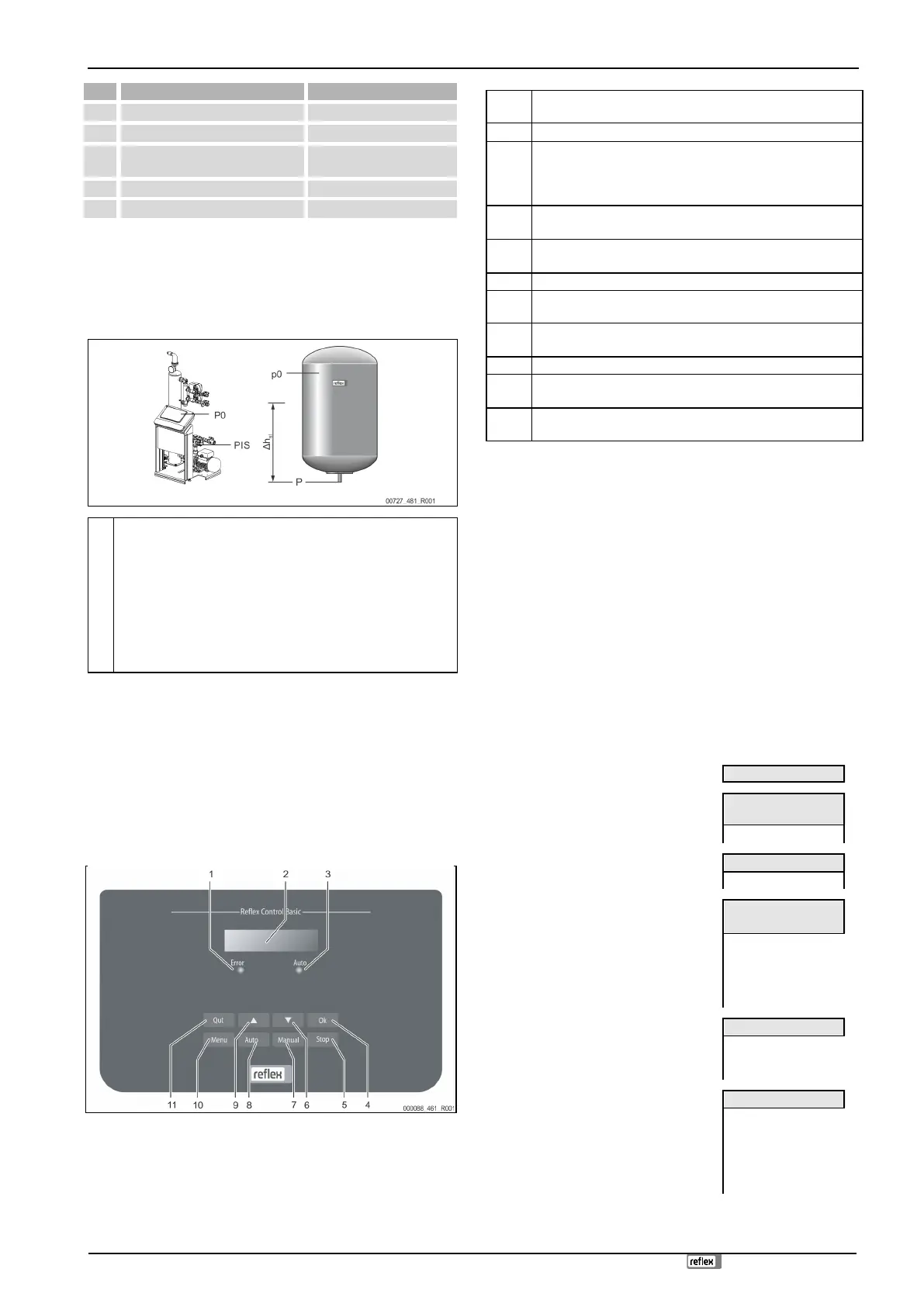

7.3 Krmilje
7.3.1 Pos luževanje upravljalnega polja
1
LED za napako (Error)
• Lučka LED Error za napako sveti pri sporočilu o motnji.
2
Zaslon
3
Lučka LED Auto
• Lučka LED Auto sveti zeleno pri avtomatskem obratovanju.
• Lučka LED Auto utripa zeleno pri ročnem obratovanju.
• Lučka LED Auto pri zaustavitvenem obratovanju ne sveti.
4
OK (V redu)
• potrditev dejanj
5
Stop (Zaustavitev)
• Za zagon in nove vnose vrednosti v krmilnik
6
Preklop v meni »Nazaj«
7
Manual (Ročno)
• Za preizkuse in vzdrževanje
8
Auto
• Za trajno obratovanje
9
Preklop v meni »Naprej«
10
Meni
• Priklic menija za stranko
11
Quit (Potrditev)
• Potrditev sporočil
Izbira in sprememba parametrov
1. Izberite parameter s tipko »OK« (5).
2. Parameter lahko spremenite s preklopnima tipkama »▼« (7) ali »▲« (9).
3. Parameter potrdite s tipko »OK« (5).
4. Med menijskimi elementi lahko izbirate s preklopnima tipkama »▼« (7) ali
»▲« (9).
5. Raven menija menjate s tipko „Quit“ (11).
7.4 Obdelava zagonske rutine krmilja
Zagonska rutina je predvidena za nastavitev parametrov za prvi zagon naprave
Servitec. Zažene se s prvim vklopom krmilnika in se nastavi enkrat. Spodnje
spremembe ali kontrole parametrov se izvedejo v strankinem meniju, glejte
poglavje 8.2.1 "Meni za stranko" na strani 264.

Napotek!
Oskrbo za napetostjo (230 V) krmilnika vzpostavite z vtikom
kontaktnega vtiča.
Nahajate se v ustavitvenem obratovanju. Lučka LED „Auto“ na upravljalnem
polju več ne sveti.
1. Izbira jezika programske opreme.
Jezik
2. Pred zagonom preberite navodila za
obratovanje in preverite, ali je bila
montaža pravilno izvedena.
Preberite navodila za
obratovanje!
3. Vnesite različico svoje naprave Servitec.
Izbira sistema naprav
4. Izberite želeno različico napajanja:
Magcontrol:
Od tlaka odvisno napajanje v sistemu naprav z
membransko tlačno raztezno posodo.
Levelcontrol:
Od nivoja odvisno napajanje v sistemu naprav z
enoto za vzdrževanje tlaka,.
Servitec
Magcontrol
Se prikaže pri izbiri različice napajanja
„Magcontrol“:
5. Vnesite sprožilni tlak varnostnega ventila
generatorja toplote.
Var. vent. za tlak
Se prikaže pri izbiri različice napajanja
„Magcontrol“:
6. Vnesite minimalni obratovalni tlak.
Za izračun minimalnega obratovalnega
tlaka P0, glejte poglavje 7.2 "Nastavitev
minimalnega obratovalnega tlaka za
Magcontrol" na strani 258.
Min. obrat. tlak
