Reflex Servitec 35 Original Operating Manual

Montage
Vakuum-Sprühentgasung — 24.04.2020 - Rev. A
Deutsch — 11

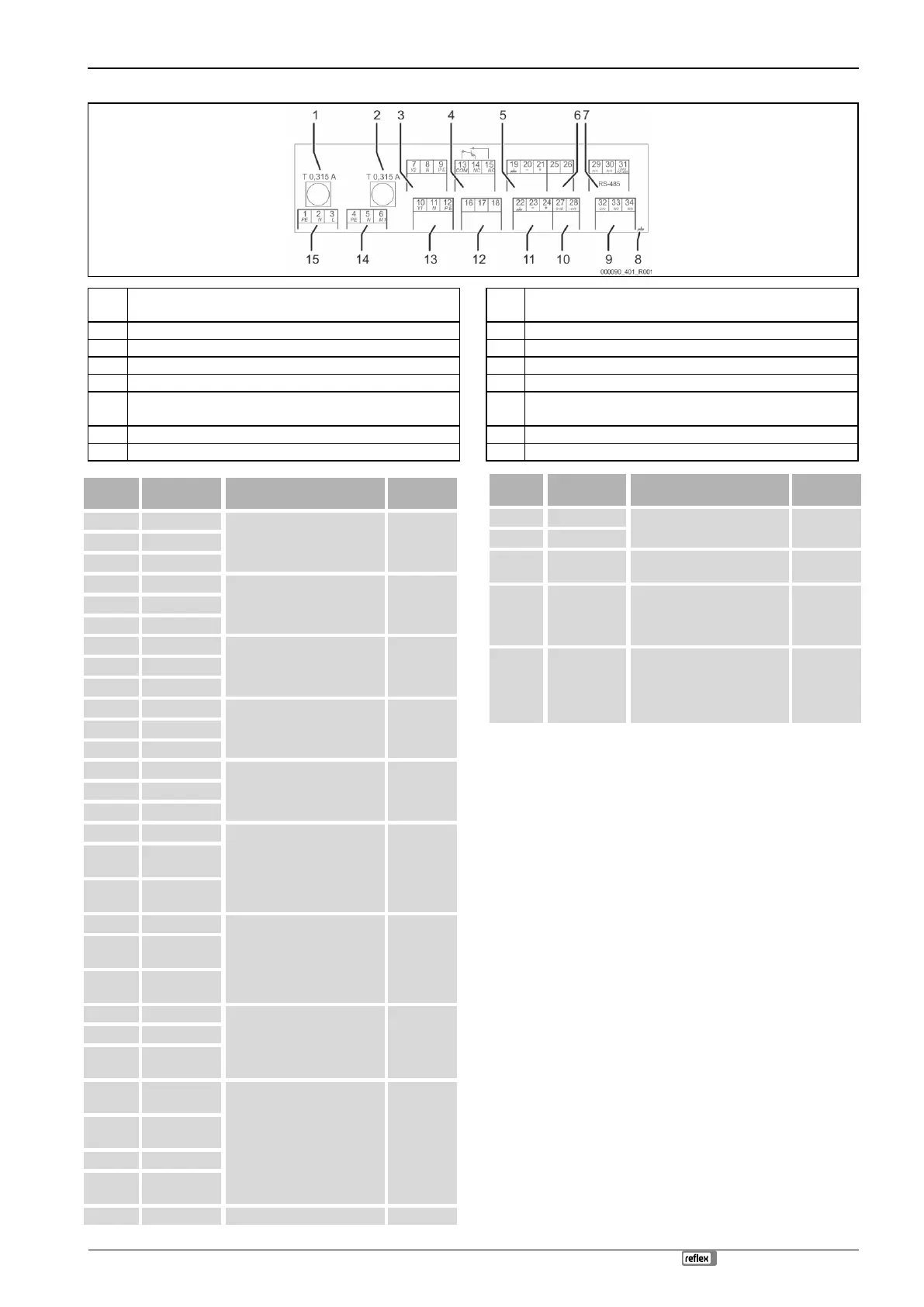

6.5.1 Klemmenplan
1
Hauptsicherung
9
Digitale Eingänge:
Wasserzähler; Wassermangel
2
Sicherung für Motorkugelhahn
10
Regelkugelhahn (Stromversorgung)
3
Stellventil Entgasung CD
11
Analogeingang für Druck
4
Sammelmeldung
12
Externe Nachspeiseanforderung (nur bei Levelcontrol)
5
Optional für zweiten Druckwert
13
Nachspeiseventil WV
6
Regelkugelhahn
(Stellgröße (25) / Rückgabewert (46))
14
Pumpe
7
Schnittstelle RS-485
15
Netzeinspeisung
8
---
Klemmen-
nummer
Signal
Funktion
Verkabelung
1
PE
Spannungsversorgung 230 V
über Kabel mit Netzstecker.
Werksseitig
2
N
3
L
4
PE
Pumpe PU
Werksseitig
5N
N
6 M1
M 1
7
Y2
Stellventil Entgasung CD
Werksseitig
8
N
9
PE
10
Y 1
Nachspeiseventil WV
Werksseitig
11
N
12
PE
13
COM
Sammelmeldung (potenzialfrei).
Bauseits,
Option
14
NC
15
NO
16
frei
Externe Nachspeiseanforderung
von einer Druckhaltestation,
Steuerung auf ‚Levelcontrol‘
einstellen!
Bauseits,
Option
17
Nachspeisung
(230 V)
18
Nachspeisung
(230 V)
19
PE Schirm
Analogeingang Niveau, wird bei
dem Gerät nicht genutzt.
---
20
- Niveau
(Signal)
21
+ Niveau
(+ 18 V)
22
PE (Schirm)
Analogeingang Druck
Werksseitig
23
- Druck (Signal)
24
+ Druck
(+ 18 V)
25
0 – 10 V
(Stellgröße)
Regelkugelhahn
Werksseitig
26
0 – 10 V
(Rückmeldung)
27
GND
28
+ 24 V
(Versorgung)
29
A +
Schnittstelle RS-485.
Bauseits,
Klemmen-
nummer
Signal
Funktion
Verkabelung
30
B -
Option
31
GND
32
+ 24 V
Wassermangelschalter -
Trockenlaufschutz
Werksseitig
33
E1
Kontaktwasserzähler, zur
Auswertung der Nachspeisung,
Klemme 32/33 geschlossen
= Zählimpuls.
Bauseits,
Option
34
E2
Wassermangelschalter, Klemme
32/34. Kabel des
Wassermangelschalters durch
die Verschraubung führen und
an die Klemmen anschließen
Werksseitig
6.5.2 Schnittstelle RS-485
6.5.2.1 Anschluss der Schnittstelle RS-485
Schließen Sie die Schnittstelle wie folgt an:
1. Verwenden sie für den Anschluss der Schnittstelle das folgende Kabel:
– Liycy (TP), 4 × 2 × 0,8, maximale Gesamt-Buslänge 1000 m.
2. Schließen Sie die Schnittstelle an den Klemmen 29, 30, 31 von der Platine
im Schaltschrank an.
– Für das Anschließen der Schnittstelle, siehe Kapitel 6.5 "Elektrischer
Anschluss" auf Seite 10.
3. Verwenden Sie einen Adapter bei einem Einsatz des Gerätes in Verbindung
mit einer Leitzentrale, die keine Schnittstelle RS-485 unterstützt (zum
Beispiel Schnittstelle RS-232).
