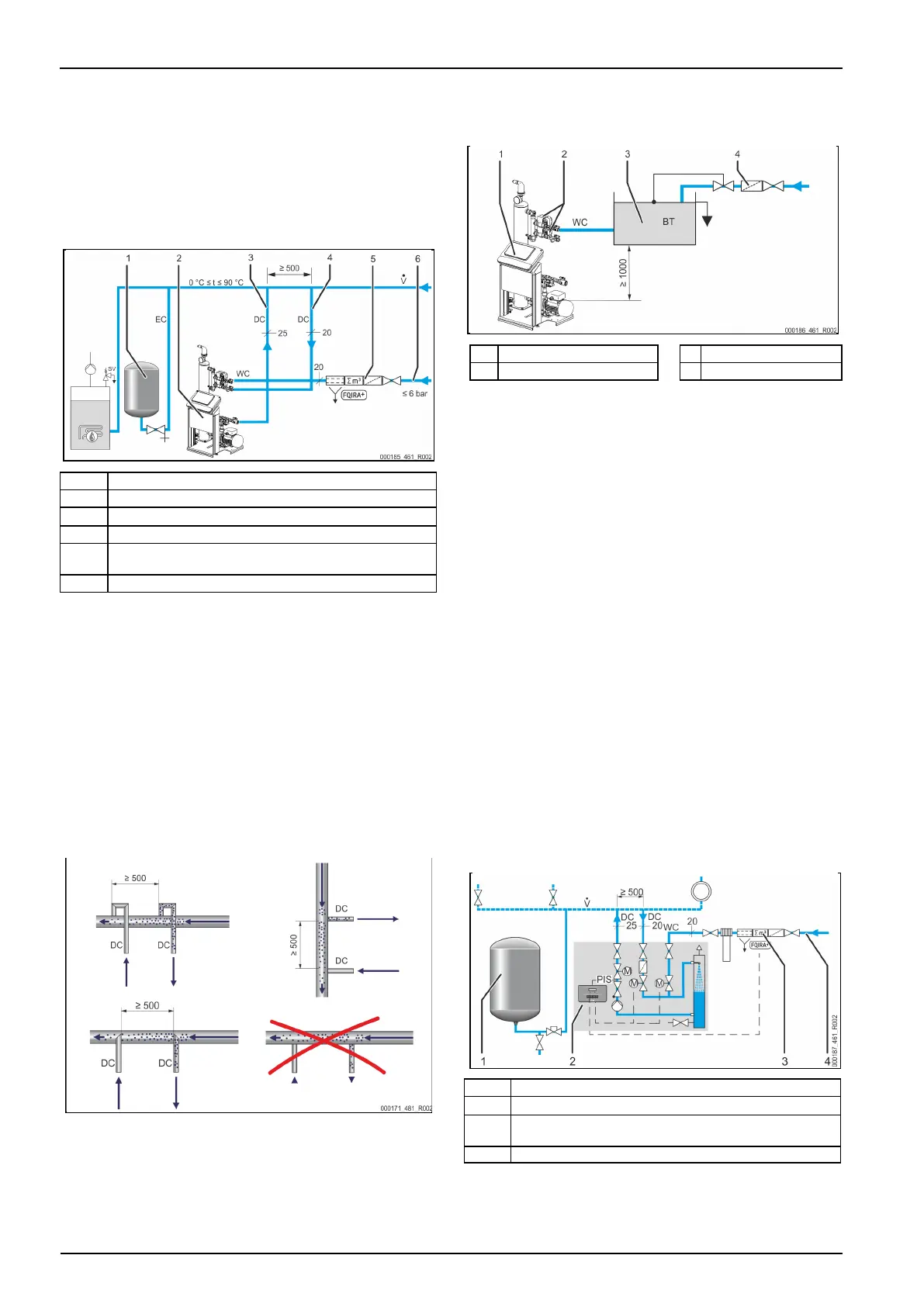

Montasje
126 Norsk
Vakuum - sprayavgassing 24.04.2020 - Rev. A
6.3.3 Hy draulisk tilkobling
6.3.3.1 Avgassingsledning til anlegget
Servitec trenger to avgassingsledninger "DC" til anlegget. Én avgassingsledning
for det gassrike vannet fra anlegget og én for det avgassede vannet tilbake til
anlegget. Sperrer for begge avgassingsledningene er allerede forhåndsmontert
på Servitec fra fabrikkens side. Tilkoblingen av avgassledningene må skje i
hovedvolumstrømmen til anlegget.
Servitec i et varmeanlegg, trykkholding med membran-trykkekspansjonsbeholder
"MAG"
1
Trykkekspansjonsbeholder
2
Servitec
3
Avgassingsledning "DC" (avgasset vann)
4
Avgassingsledning "DC" (gassrikt vann)
5
Opsjonelt tilleggsutstyr se kapittel 4.5 "Valgfritt tilleggsutstyr" på
side 124
6
Ettermatingsledning "WC"
Monteringen av avgassingsledningene til anlegget skjer i nærheten av
integreringen av ekspansjonsledningen "EC". Det opprettholder stabile
trykkforhold.
Når Servitec drives med trykkavhengig ettermating av vann, må oppstillingen
skje nær membran-trykkekspansjonsbeholderen "MAG". Det sikrer
trykkoverking av membran-trykkekspansjonsbeholderen. I styringen må man
velge "Magcontrol" som driftsmodus.

Merk!
Ta ved koblingsvarianter med hydraulisk rørveksel og returblanding
hensyn til integreringen i hovedvolumstrømmen "V".
Koblings- og ettermatingsvarianter, se kapittel 6.4 "Koblings- og
ettermatingsvarianter" på side 126.
Detalj integrering avgassingsledning "DC"
Foreta tilkoblingen av avgassingsledningene "DC" etter følgende skjema.
Unngå inntrengning av grovt smuss og dermed overbelastning av
Servitecs smussfanger "ST".
Koble til avgassingsledningen for det gassrike vannet før
avgassingsledningen for det gassfattige vannet i anleggets
strømningsretning.
Vanntemperaturen må være i området > 0 °C 90 °C. Hos varmeanlegg
bør du derfor foretrekke retursiden. Dermed er avgassingseffekten
uavhengig av temperaturen.
6.3.3.2 Ettermatingsledning
1
Servitec
3
Nettskillebeholder "BT"
2
2-veis-motorkuleventil "WV"
4
Smussfanger "ST"
Ved ettermating med vann ved hjelp av en nettskillebeholder "BT" må
underkanten av den ligge minimum 1000 mm over pumpen "PU".
Forskjellige Reflex-ettermatingsvarianter, se kapittel 6.4 "Koblings- og
ettermatingsvarianter" på side 126.
Hvis den automatiske ettermatingen med vann ikke kobles til, må du lukke
tilkoblingen av ettermatingsledningen "WC" med en blindplugg R ½ tommer, og
ta anlegget i drift i driftsmodus "Levelcontrol".
Vær oppmerksom på følgende betingelser ved ekstern ettermating av vann:
Installer minst én smussfanger "ST" med maskevidde ≤ 0,25 mm nært
foran 2-veis-motorkuleventilen "WV", og bruk vårt Fillset.

Merk!
Ved bruk av ekstern anleggsettermating må det sørges for at de ulike
driftsparameterne ikke utser noe feil på Servitec.

Merk!
Bruk en trykkreduksjon i ettermatingsledningen "WC" når hviletrykket
overskrider 6 bar.
6.4 Koblings- og ettermatingsvarianter
Ettermatingsvarianten velges i kundemenyen for enhetsstyringen, se kapittel 7.8
"Parameterer styringen i kundemenyen" på side 131.
Følgende ettermatingsvarianter kan innstilles i kundemenyen:
Trykkavhengig ettermating "Magcontrol".
På et anleggssystem med en membran-trykkekspansjonsbeholder.
Niavhengig ettermating "Levelcontrol".
På et anleggssystem med en trykkholdestasjon.
6.4.1 Trykkavhengig ettermating Magcontrol
Som eksempel vises et flerkjeleanlegg med hydraulisk rørveksel og en membran-
trykkekspansjonsbeholder "MAG".
1
Trykkekspansjonsbeholder "MAG"
2
Servitec
3
Opsjonelt tilleggsutstyr se kapittel 4.5 "Valgfritt tilleggsutstyr" på
side 124
4
Ettermatingsledning "WC"
Still inn driftsmodus "Magcontrol" i kundemenyen i Servitec-styringen. Denne
driftsmodusen gjelder for anlegg med membran-trykkekspansjonsbeholder.
Ettermatingen er trykkavhengig. Trykksensoren "PIS" som trengs for dette, er
integrert Servitec. Tilkobling av avgassingsledningene "DC" skjer i nærheten av
