Reflex Servitec 35 - Papildymas Priklausomai Nuo Slėgio, Naudojant Levelcontrol; Elektros Jungtis; Sujungimų Planas

Montavimas
220 — Lietuvių k.
Vakuuminis purškiamasis degazavimo įrenginys — 24.04.2020 - Rev. A
„Servitec“ valdymo sistemoje klientų meniu nustatomas „Magcontrol“ darbo
režimas. Šis eksploatacijos režimas taikomas įrangai su membraniniu slėginiu
plėtimosi indu. Papildymas atliekamas priklausomai nuo slėgio. Tuo tikslu
„Servitec“ reikalingas slėgio jutiklis „PIS“. Degazavimo linija „DC“ prijungiama
netoli membraninio slėginio plėtimosi indo. Tuomet galima tiksliai stebėti slėgį ir
pagal ji reguliuoti reikiamą papildymą.

Pastaba!
Įrenginio grįžtamojo srauto pusėje prieš hidraulinį iešmą prijunkite
degazavimo linijas. Taip bus palaikoma leidžiama 0–90 °C temperatūra.

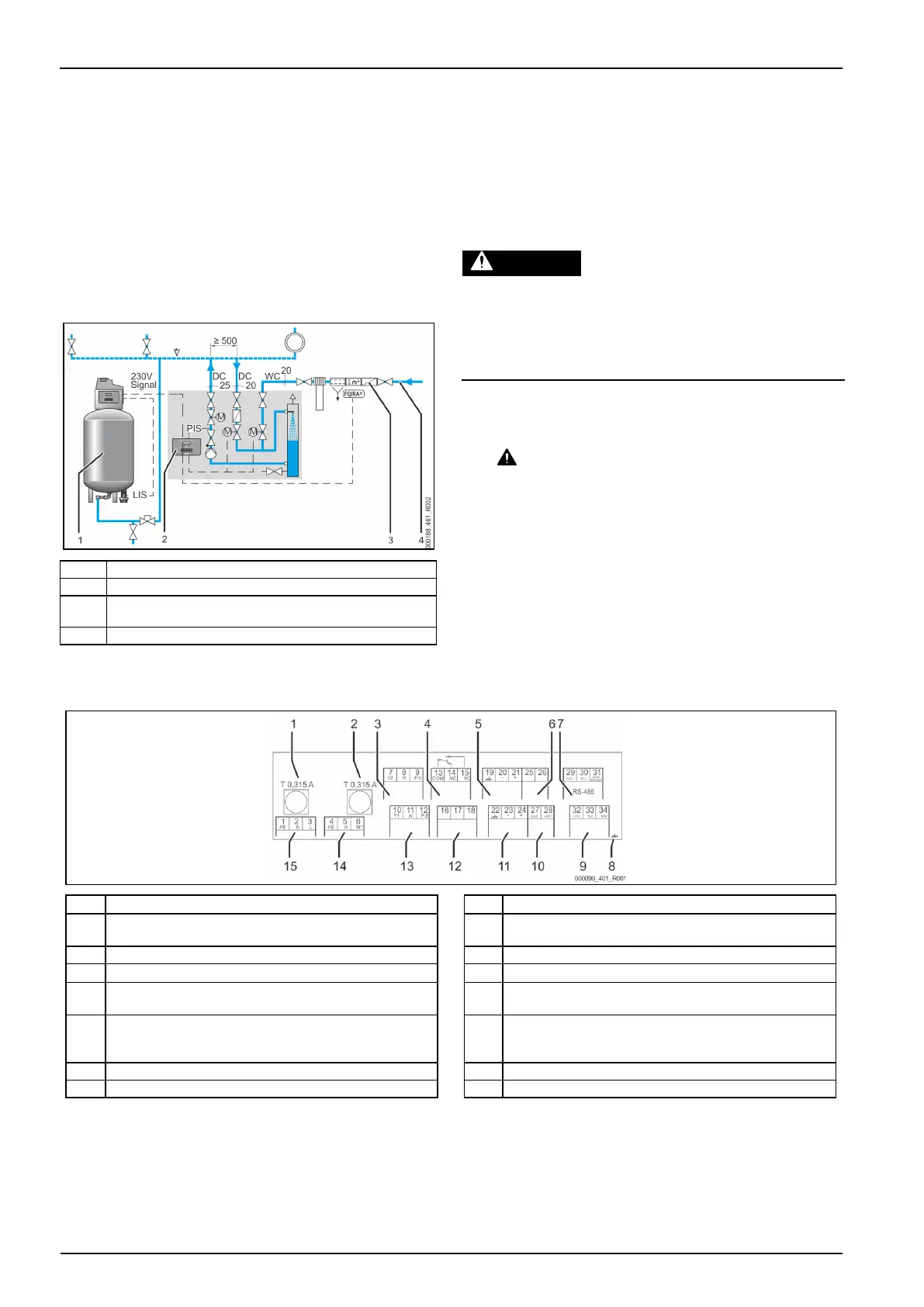

6.4.2 Papildymas priklausomai nuo slėgio, naudojant „Levelcontrol“
Kelių katilų įrenginio su grįžtamojo vandens įmaišymo funkcija ir kompresoriumi
valdoma slėgio palaikymo sistema brėžinys.
1
Slėgio palaikymo sistema
2
„Servitec“
3
Pasirinktinė papildoma įranga žr. skyrių 4.5 "Pasirenkama papildoma
įranga" 217 psl
4
Papildymo linija „WC“
„Servitec“ valdymo sistemoje klientų meniu nustatomas „Levelcontrol“ darbo
režimas. Šis darbo režimas taikomas įrenginiams su slėgio palaikymo sistemomis.
Dėl jo įrangą galima eksploatuoti lanksčiai, palaikant pastovų slėgį.
Reikiamas kiekis vandens papildomas pagal slėgio palaikymo sistemos plėtimosi
inde išmatuotą vandens lygį. Vandens lygį nustato membraninis manometras
„LIS“ ir perduoda slėgio palaikymo sistemos valdymo sistemai. Pastarasis, jei
vandens lygis per mažas, į „Servitec“ valdymo sistemą siunčia 230 V signalą.
Vandens papildymą per „WC“ liniją reguliuoja papildymo linijos papildymo laiko
ir ciklų stebėjimo įrenginys.
6.5 El ektros jungtis
PAVOJUS
Pavojus gyvybei dėl elektros smūgio.
Palietus mazgus, kuriais teka elektra, galima mirtinai susižaloti.
• Įsitikinkite, kad sistemoje, kurioje montuosite įrenginį, išjungtas elektros
tiekimas.
• Įsitikinkite, kad įrangos negalės įjungti kiti asmenys.
• Įrenginio elektros jungtis gali montuoti tik kvalifikuoti elektrikai,
laikydamiesi elektrotechninės saugos taisyklių.
Toliau pateiktas aprašymas galioja standartinėms sistemoms, jame aprašomos
tik būtinos montavimo vietoje įrengiamos jungtys.
1. Išjunkite įrangos įtampą ir apsaugokite, kad jos nebūtų galima įjungti.
2. Nuimkite dangtį.
PAVOJUS gyvybei dėl elektros smūgio. Net ištraukus kištukus iš
maitinimo lizdo, įrenginio plokštės dalyje gali būti 230 V įtampa. Prieš
nuimdami valdymo sistemos dangčius visiškai atjunkite įrenginį nuo
maitinimo šaltinio. Patikrinkite, ar plokštėje nėra įtampos.
3. Įdėkite atitinkamam kabeliui pritaikytą kabelio sraigtinę jungtį. Pavyzdžiui,
M16 arba M20.
4. Nutieskite visus tiesiamus kabelius per kabelio sraigtinę jungtį.
5. Sujunkite visus kabelius pagal jungimo schemą.
– Norėdami apsaugoti įrenginį, atsižvelkite į įrenginio prijungimo
linijas, žr. skyrių 5 "Techniniai duomenys" 217 psl.
6. Sumontuokite dangtį.
7. Kištuką įjunkite į 230 V maitinimo lizdą.
8. Įjunkite sistemą.
Elektros jungimas baigtas.
6.5.1 Sujungimų planas
1
Pagrindinis saugiklis
9
Skaitmeniniai įvadai: Vandens skaitiklis; Vandens stygiaus jutiklis
2
Saugiklis skirtas
motorizuoto rutulinio vožtuvo
10
Reguliuojamas rutulinis čiaupas
(maitinimas)
3
Degazavimo nustatymo vožtuvas CD
11
Slėgio analoginis įvadas
4
Suvestinių pranešimų funkcija
12
Išorinis papildymo reikalavimas (tik naudojant „Levelcontrol“)
5
Skirtas laidumą
pasirinktinis
13
Papildymo vožtuvas „WV“
6
Reguliuojamas rutulinis čiaupas
(nustatymo dydis (25) /
Išeities būsenos vertė (46))
14
Siurblys
7
Sąsaja RS-485
15
Maitinimo tinklas
8
---
