Układ odgazowujący z próżniową rurą odgazowującą — 24.04.2020 - Rev. A
4.2 Identyfikator

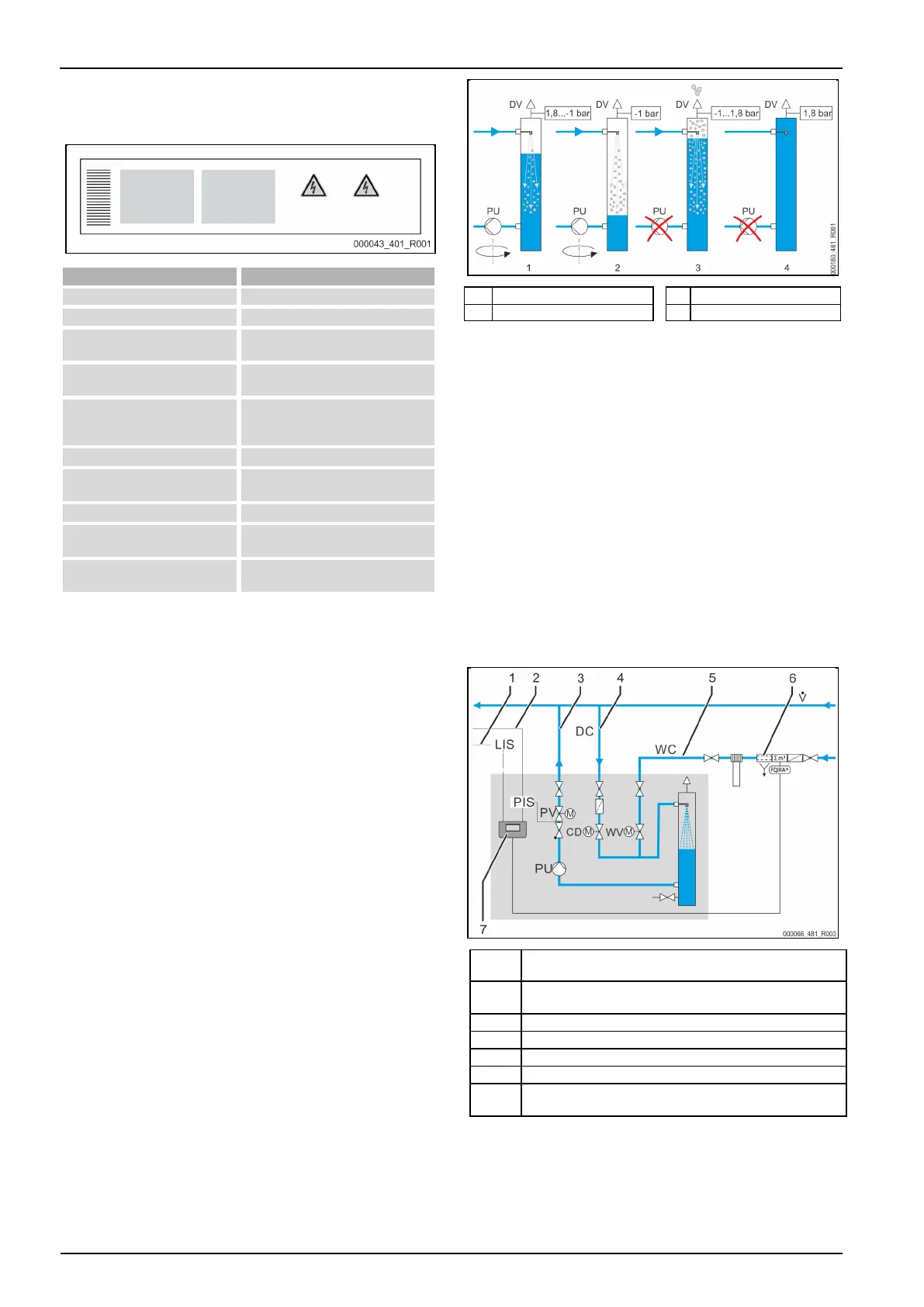

Tabliczka znamionowa znajduje się pod przykręcaną osłoną sterownika. Znajdują
się na niej dane producenta, rok produkcji, numer seryjny i dane techniczne.
Informacje na tabliczce znamionowej
min. / max. allowable pressure P
Dopuszczalne ciśnienie minimalne /
maksymalne
max. continuous operating
temperature
Maksymalna stała temperatura robocza
min. / max. allowable temperature /
flow temperature TS
Minimalna / maksymalna temperatura
dopuszczalna / temperatura na dopływie
TS
min. operating pressure set up on
shop floor
Fabryczne minimalne ciśnienie robocze
Ustawione minimalne ciśnienie robocze
max. pressure saftey valve factory -
aline
Fabryczne ciśnienie zadziałania zaworu
bezpieczeństwa
Ustawione ciśnienie zadziałania zaworu
bezpieczeństwa
4.3 Funkcja
Servitec służy do odgazowywania wody cyrkulacyjnej z instalacji i wody do
uzupełniania ubytków. Urządzenie usuwa z wody do 90% rozpuszczonych w niej
gazów. Odgazowywanie odbywa się w cyklach sterowanych czasem. Cykl składa
się z następujących faz:
• Faza rozpylania i wytworzenie próżni
Dopływ „DC” wody nieodgazowanej z instalacji do próżniowej tulei
rozpylającej „VT” jest otwarty. W zależności od zapotrzebowania
strumienie częściowe nieodgazowanej wody z instalacji oraz wody do
uzupełniania ubytków są doprowadzane przez przewody „DC” i „WC”, a
następnie drobno rozpylane w próżniowej tulei rozpylającej. Ponieważ w
tulei rozpylającej rozpylana jest mniejsza ilość wody niż ilość wody
odprowadzana za pomocą pompy „PU” z próżniowej tulei rozpylającej z
powrotem do systemu, w tulei rozpylającej wytwarza się próżnia. Pompa
„PU” wytwarza próżnię aż do osiągnięcia ciśnienia nasycenia wody.
Podciśnienie pokazywane jest na wakuometrze „PI”. Duża powierzchnia
styku rozpylonej wody oraz spadek nasycenia wody gazem w stronę próżni
powodują odgazowanie wody. Z próżniowej tulei rozpylającej
odgazowana woda jest tłoczona pompą z powrotem do instalacji. Tam
może ponownie rozpuszczać gazy.
• Faza wypychania
Pompa „PU” się wyłącza. Woda jest dalej wtryskiwana do próżniowej tulei
rozpylającej „VT”, gdzie następuje jej odgazowywanie. Poziom wody w
próżniowej tulei rozpylającej wzrasta. Gazy oddzielone z wody są usuwane
poprzez zawór odgazowywania „DV”.
• Faza przestoju
Po usunięciu gazu następuje faza przestoju, po zakończeniu której
uruchamiany jest kolejny cykl.
Przebieg cyklu odgazowywania w próżniowej tulei rozpylającej „VT”
Przykład: Instalacja wody chłodzącej ≤ 30°C, ciśnienie instalacji 1,8 bara,
odgazowanie instalacji „DC” pracuje, odgazowanie uzupełniania wody „WC”
zamknięte.
Rozpylanie i wytworzenie próżni
Rozpylanie i wytworzenie próżni
Odgazowywanie
Cały proces odgazowywania jest sterowany hydraulicznie przez system
hydrauliczny za pomocą regulacyjnego zaworu kulowego „PV” i sterownika
urządzenia Servitec. Status roboczy urządzenia jest monitorowany i wyświetlany
na wyświetlaczu sterownika urządzenia Servitec. W sterowniku można wybrać i
ustawić 3 różne programy odgazowywania i 2 różne sposoby uzupełniania wody.
Programy odgazowywania
• Odgazowywanie ciągłe:
Służy do odgazowywania ciągłego przez kilka godzin lub dni z
uruchamianymi kolejno cyklami odgazowywania bez przerw między nimi.
Program ten jest zalecany po uruchomieniu i naprawach.
• Odgazowywanie interwałowe:
Odgazowywanie interwałowe składa się z określonej liczby cykli
odgazowywania. Między poszczególnymi cyklami następuje przerwa.
Program ten zaleca się do pracy ciągłej.
• Odgazowywanie wody uzupełniającej:
Przy takim ustawieniu odgazowywana jest tylko woda do uzupełniania
ubytków. Nie jest przeprowadzane odgazowywanie instalacji.
Sposoby uzupełniania wody
Istnieją dwa sposoby uzupełniania wody. Są one kontrolowane przez czas
uzupełniania i cykle uzupełniania.
Przewód sterowania układu stabilizacji ciśnienia do żądania
uzupełniania wody w trybie pracy „Levelcontrol”
Przewód sygnału z czujnika ciśnienia „PIS” dla wariantu uzupełniania
wody „Magcontrol”
Przewód odgazowywania „DC” (woda odgazowana)
Przewód odgazowywania „DC” (woda nieodgazowana)
Przewód uzupełniania wody „WC”
Opcjonalne wyposażenie dodatkowe patrz rozdział 4.5 "Opcjonalne
wyposażenie dodatkowe" strona 351
