Montage
Vacuüm sproei-ontgassing 24.04.2020 - Rev. A
Nederlands 69

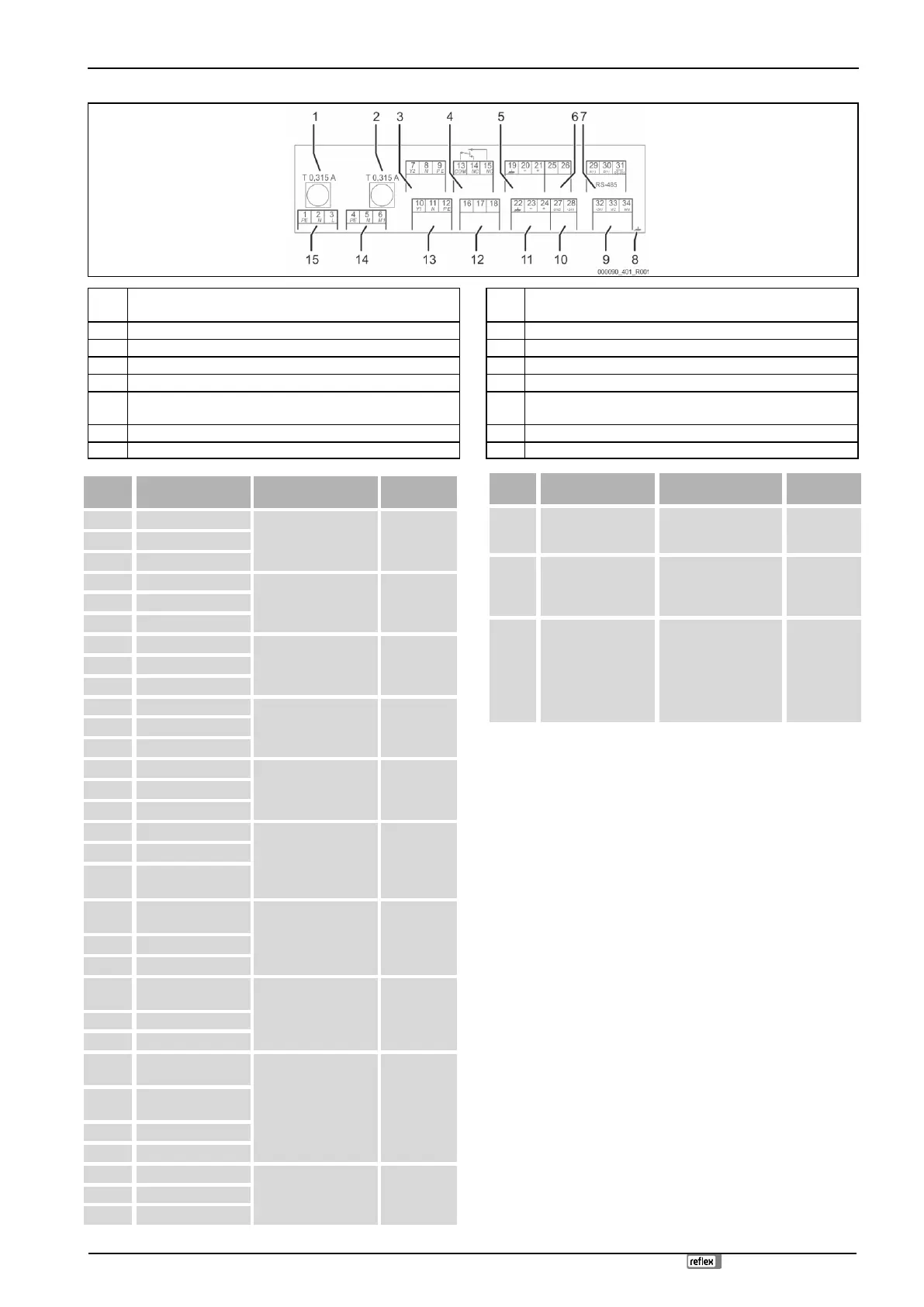

6.5.1 Schakelschema
1
Hoofdzekering
9
Digitale ingangen:
Watermeter; Watertekort
2
Zekering voor motorkogelklep
10
Regelkogelklep (voeding)
3
Regelklep ontgassing CD
11
Analoge ingang voor druk
4
Sammelmeldung
12
Externe aanvraag voor bijvullen (alleen bij Levelcontrol)
5
Optioneel voor geleidbaarheid
13
Bijvulklep WV
6
Regelkogelklep
(regelbare variabele (25) / Outputwaarde (46))
14
Pomp
7
Interface RS-485
15
Netvoeding
8
---
Klem-
nummer
Signaal
Functie
Bekabeling
1
PE
230 V voedingsspanning
via kabel met stekker.
Te voorzien
door de
fabrikant
2
N
3
L
4
PE
Pomp PU
Te voorzien
door de
fabrikant
5N
N
6 M1
M 1
7
Y2
Regelklep ontgassing CD
Te voorzien
door de
fabrikant
8
N
9
PE
10
Y 1
Bijvulklep WV
Te voorzien
door de
fabrikant
11
N
12
PE
13
COM
Verzamelmelding
(potentiaalvrij).
Te voorzien
door de
eigenaar/klant,
optie
14
NC
15
NO
16
vrij
Externe aanvraag van
een drukbehoudstation
voor een bijvulprocedure;
besturingseenheid op
"Levelcontrol" instellen!
Te voorzien
door de
eigenaar/klant,
optie
17
Bijvulling (230 V)
18
Bijvulling (230 V)
19
Beschermingsgeleider
(PE)
Analoge ingang voor
niveau; wordt niet
gebruikt bij het apparaat.
---
20
- niveau (signaal)
21
+ Niveau (+ 18 V)
22
PE
(beschermingsgeleider)
Analoge ingang druk
Te voorzien
door de
fabrikant
23
- druk (signaal)
24
+ druk (+ 18 V)
25
0 10 V (regelbare
variabele)
Regelkogelklep
Te voorzien
door de
fabrikant
26
0 10 V
(feedbacksignaal)
27
GND
28
+ 24 V (voeding)
29
A +
Interface RS-485.
Te voorzien
door de
eigenaar/klant,
optie
30
B -
31
GND
Klem-
nummer
Signaal
Functie
Bekabeling
32
+ 24 V
Watertekortschakelaar -
droogdraaibeveiliging
Te voorzien
door de
fabrikant
33
E1
Contactwatermeter, ter
beoordeling van de
bijvulling, klem 32/33
gesloten = telimpuls.
Te voorzien
door de
eigenaar/klant,
optie
34
E2
Watertekortschakelaar,
klem 32/34. Steek de
kabel van de
watertekortschakelaar
door de schroefkoppeling
en sluit deze aan op de
klemmen
Te voorzien
door de
fabrikant
6.5.2 Interface RS-485
6.5.2.1 Aansluiting van de interface RS-485
Sluit de interface als volgt aan:
1. Gebruik voor het aansluiten van de interface de volgende kabel:
Liycy (TP), 4 × 2 × 0,8, maximale totale buslengte 1000 m.
2. Sluit de interface aan op de klemmen 29, 30, 31 van de printplaat in de
schakelkast.
Voor het aansluiten van de interface, zie hoofdstuk 6.5 "Elektrische
aansluiting" op pagina 68.
3. Maak gebruik van een geschikte adapter als u het apparaat in combinatie
met een controlecentrum gebruikt dat niet geschikt is voor een interface
van het type RS-485 (maar bijv. voor RS-232).
