Vakuum-sprayavgasning — 24.04.2020 - Rev. A
Risk för brännskador på heta ytor
I värmeanläggningar kan brännskador på huden uppstå på grund av höga
yttemperaturer.
• Vänta tills heta ytor har svalnat eller använd skyddshandskar.
• Den driftsansvarige ska sätta upp relevanta varningsmeddelanden i
enhetens närhet.
Risk för kroppsskada från utträngande vätska under tryck
Vid anslutningarna finns risk för brännskador eller kroppsskador vid felaktig
montering, felaktig demontering eller felaktigt underhållsarbete om hett vatten
eller het ånga under tryck plötsligt släpps ut.
• Kontrollera att montering, demontering eller underhållsarbete utförs
fackmässigt.
• Kontrollera att anläggningen är trycklös innan montering, demontering
eller underhållsarbete på anslutningarna utförs.
”Servitec” ska underhållas årligen, dock åtminstone efter 16 000
avgasningsintervall.
Obs!
Kortare serviceintervall krävs om följande tider för den kontinuerliga
avgasningen överskrids med standardinställningen för
intervallavgasningen på 8 avgasningscykler och 12 h paustid:
• Kontinuerlig avgasningstid på ca 14 dagar
eller
• Kontinuerlig avgasningstid på 7 dagar + 1 års intervallavgasning
med standardinställningen.
Serviceintervallen beror på driftförhållanden och avgasningstider.
Årlig service indikeras på displayen då den inställda drifttiden har löpt ut.
Indikeringen ”Service rek.” kvitteras med knappen ”Quit”.
Obs!
Låt servicearbeten endast utföras och dokumenteras av yrkespersonal
eller Reflex kundtjänst.
Serviceschemat är en sammanfattning av de regelbundna åtgärderna inom
ramen för service.
▲ = kontroll, ■ = service, ● =
rengöring
Kontrollera täthet, se kapitel 9.1 "Yttre
täthetskontroll" på sida 154.
• Pump ”PU”
• Anslutningarnas skruvförband
• Avgasningsventil ”DV”
Funktionskontroll vakuum.
– se kapitel 7.6 "Vakuumtest" på
sida 148
Rengör smutsfällan.
– se kapitel 9.2 "Rengöra
smutsfälla" på sida 154
Beroende av
driftvillkoren
Kontrollera styrningens
inställningsvärden.
Funktionskontroll.
• Systemavgasning ”SE”
• Eftermatningsavgasning ”NE”
se kapitel 9.3 "Kontroll
systemavgasning/eftermatnings
avgasning" på sida 154
Vid drift med vatten-glykolblandningar
• Kontroll av
blandningsförhållandet.
• Anpassas vid behov enligt
tillverkarens angivelser.
9.1 Yttre täthetskontroll
Kontrollera tätheten hos följande komponenter i Servitec:
• Pump
• Skruvförband
• Avgasningsventiler
Gör så här:
• Täta läckage vid anslutningarna eller byt eventuellt ut anslutningarna.
• Täta otäta skruvförband eller byt eventuellt ut dem.

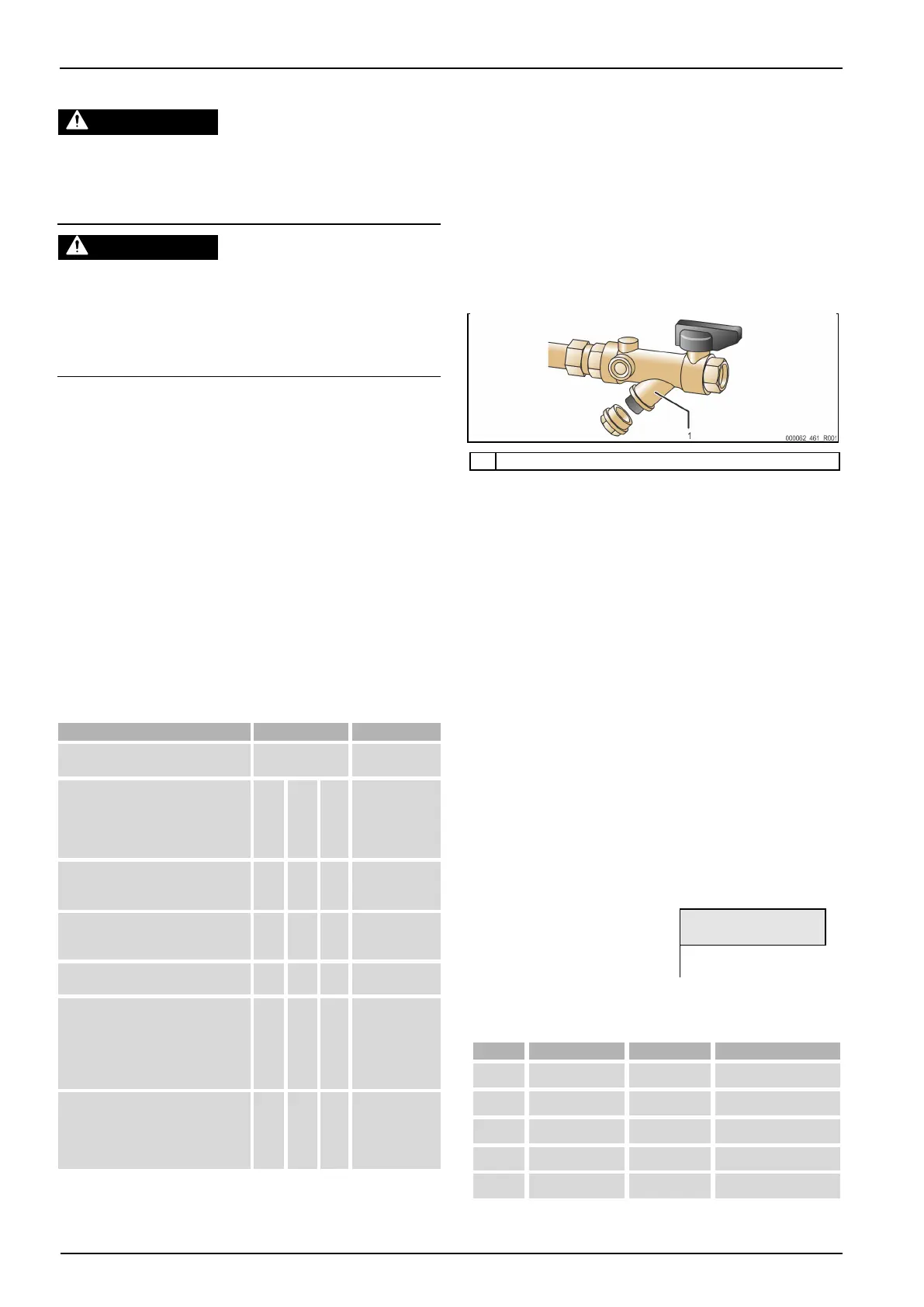

9.2 Rengöra smutsfälla
Senast då tiden för kontinuerlig avgasning löpt ut ska smutsfällan ”ST” i
avgasningsledningen ”DC” rengöras. En kontroll av smutsfällan behövs även
efter påfyllningen eller efter en längre tids drift.
1. Tryck på knappen ”Stop” på styrningens manöverpanel.
– Servitec är utan funktion och pumpen ”PU” stängs av.
2. Stäng kulventilen framför smutsfällan ”ST” (1).
3. Skruva långsamt av locket med smutsfällans insats från smutsfällan så att
resttrycket i röret sjunker.
4. Dra ut silen ur locket och skölj ur den under rent vatten. Borsta ur den med
en mjuk borste.
5. Sätt in silen i locket igen, kontrollera att tätningen inte är skadad och
skruva in den i kåpan till smutsfällan ”ST” (1).
6. Öppna återigen kulventilen framför smutsfällan ”ST” (1).
7. Tryck på knappen ”Auto” på styrningens manöverpanel.
– Servitec kopplas in och pumpen ”PU” är i drift.
Obs!
Rengör övriga installerade smutsfällor (till exempel i Fillset).
9.3 Kontroll systemavgasning/eftermatningsavgasning
Kontrollera systemavgasningen ”SE” och eftermatningsavgasningen ”NE” efter
varandra.
Tryck på knappen ”Manual” på styrningen för manuell drift. Auto-lysdioden på
manöverpanelen blinkar som optisk signal för manuell drift. I manuell drift
kopplas systemavgasningen ”SE” och eftermatningsavgasningen ”NE” till eller
från.
Minst 10 cykler vardera ska köras i ”SE”- och ”NE”-läge. Gasen måste vara
utskjuten innan nästa cykel börjar. Kontrollera därefter följande villkor:
• För kallvatten måste ett värde på ca -1 bar ställa in sig.
• Meddelandet ”Vattenbrist” får inte framträda på styrningens display.
Återställ enheten till automatdrift efter den fullständiga kontrollen.
• Knapp ”Växling framåt/bakåt”
– Val av ”NE” eller ”SE”.
• Knapp ”Auto”
– Återgång till automatdrift.
* Blinkande läge ”NE▼”
eller ”SE▲” är aktiverat
9.4 Serviceintyg
Servicearbetena har utförts i enlighet med Reflex monterings-, drift- och
serviceinstruktioner.
