Reflex Servitec 35 - Ohjaus; Valvontataulun Käyttö; Ohjauksen Käynnistysprosessin Muokkaaminen

Ensimmäinen käyttöönotto
318 — Suomi
Tyhjiö - suihkutuskaasunpoisto — 24.04.2020 - Rev. A
Kuvaus
La skenta
p
st
Staattinen paine
= staattinen korkeus (h
st
)/10
p
0
Vähimmäiskäyttöpaine
= p
st
+ 0,2 bar (suositus)
p
a
Alkupaine (kylmäveden täyttöpaine)
= p
0
+ 0,3 bar
p
e
Loppupaine
≤ p
Sv
- 0,5 bar (p
Sv
≤ 5,0 bar)
p
Sv
Turvaventtiilin reagointipaine
≥ p
0
+ 1,2 bar (für p
Sv
≤ 5,0 bar)
Vähimmäiskäyttöapineen voi laskea suoraan konfigurointia varten ja tallentaa
ensimmäisen käyttöönoton yhteydessä Reflex Control Smart -sovelluksella.
Tarkista myös MAG:n oikea painatus laitteistossa. Toimi seuraavasti:
1 Aseta ohjaus sovelluksesta tilaan "Magcontrol".
2. Määritä laitteen minimikäyttöpaine "P0" riippuen esipaineesta "p0"
kalvopaisuntasäiliössä.
• Laite on asennettu samalle tasolle kalvopaisuntasäiliön kanssa
(∆h
st
= 0).
– P
0
= p0*
• Laite on asennettu alemmas kuin kalvopaisuntasäiliö.
– P
0
= p0 + ∆h
st
/10*
• Laite on asennettu ylemmäs kuin kalvopaisuntasäiliö.
– P
0
= p0 - ∆h
st
/10*
* p0 / bar, ∆h
st
/ m

Huomautus!
Servitecin ohjearvoa varten on otettava jatkuvasti huomioon
turvaventtiilin laukaisupaine (ks. laskentakaava).

Huomautus!
Vältä vähimmäiskäyttöpaineen alittumista. Alipaine, höyrystyminen ja
höyrykuplien muodostuminen estetään siten.

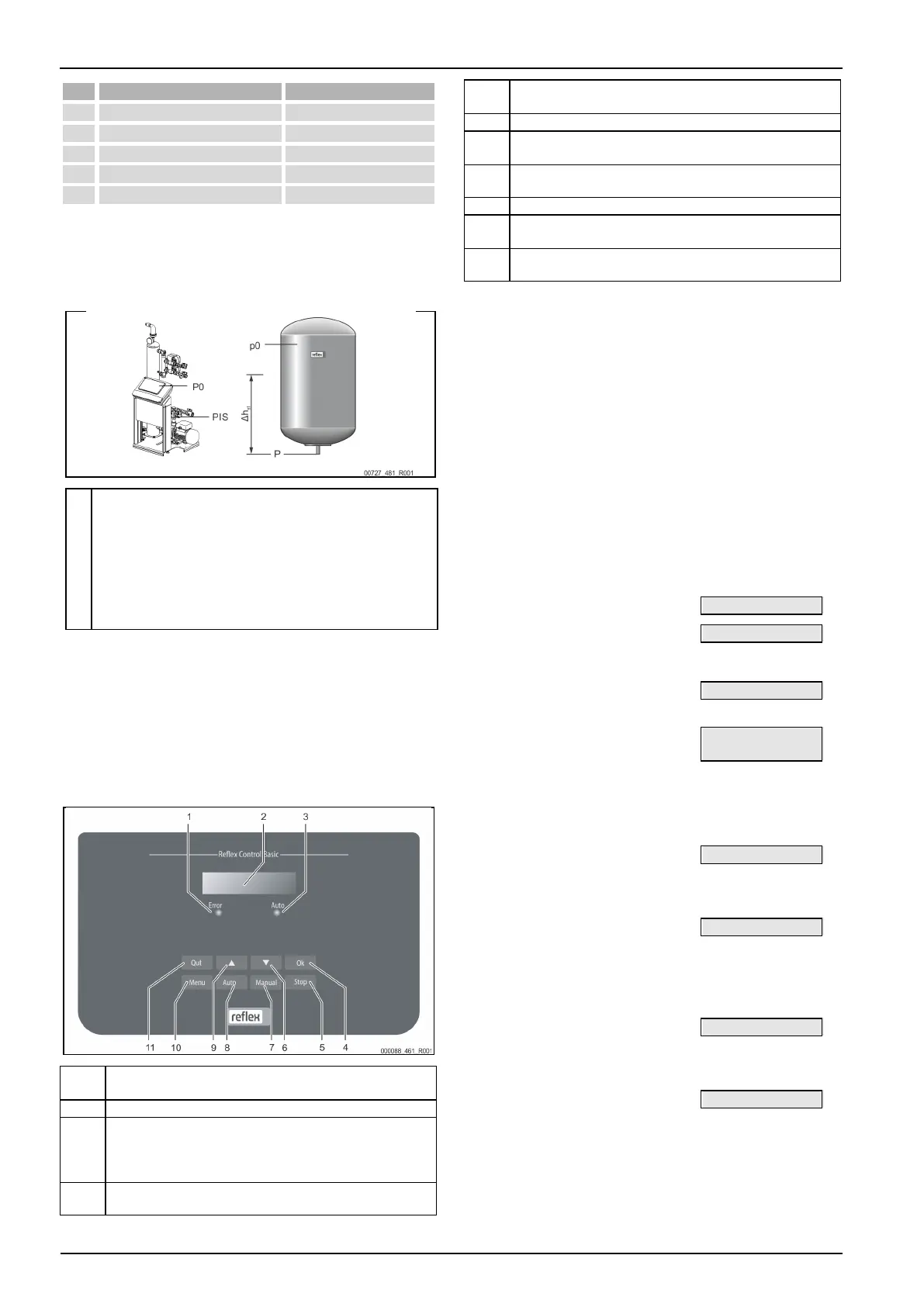

7.3 Ohjaus
7.3.1 Valvontataulun käyttö
1
Error-merkkivalo
• Error-merkkivalo palaa häiriöilmoituksen yhteydessä
2
Näyttö
3
Auto-merkkivalo
• Auto-merkkivalo palaa vihreänä automaattikäytön aikana
• Auto-merkkivalo vilkuttaa vihreää manuaalisen käytön aikana
• Auto-merkkivalo on sammuksissa pysäytyskäytön aikana
4
OK
• Toimintojen vahvistaminen
5
Stop
• Käyttöönotto ja uusien arvojen syöttäminen ohjauksessa
6
Liikkuminen valikossa "takaisin"
7
Manual
• Testejä ja huoltotöitä varten
8
Auto
• jatkuvaan käyttöön
9
Liikkuminen valikossa "eteenpäin"
10
Menu
• Asiakasvalikon kutsuminen näytölle
11
Quit
• Ilmoitusten kuittaaminen
Parametrien valitseminen ja muuttaminen
1. Valitse parametri "OK"-näppäimellä (5).
2. Muokkaa parametria vaihtonäppäimellä ”▼” (7) tai ”▲” (9).
3. Vahvista parametri ”OK”-näppäimellä (5).
4. Vaihda valikkokohtaa vaihtonäppäimellä ”▼” (7) tai ”▲” (9).
5. Vaihda valikkotasoa "Quit"-näppäimellä (11).
7.4 Ohjauksen käynnistysprosessin muokkaaminen
Käynnistysprosessilla määritetään parametrit Servitecin ensimmäistä
käyttöönottoa varten. Se alkaa, kun ohjaus käynnistetään ensimmäisen kerran, ja
se voidaan suorittaa vain kerran. Parametrien seuraavat muutokset tai
tarkastukset suoritetaan asiakasvalikossa, Katso luku 8.2.1 "Asiakasvalikko"
sivulla 322.

Huomautus!
Käynnistä ohjauksen jännitteensyöttö (230 V) kytkemällä pistoke
pistorasiaan.
Käytössä on pysäytyskäyttö. Valvontataulun LED-valo "Auto" on sammuksissa.
1. Ohjelmiston kielivalinta.
Kieli
2. Lue ennen käyttöönottoa käyttöohje ja
varmista, että asennus on tehty
asianmukaisesti.
Lue käyttöohje!
3. Syötä Servitec-mallin tiedot.
Valitse laitteisto
4. Valitse haluttu lisäsyöttövaihtoehto:
Magcontrol:
Paineesta riippuvainen lisäsyöttö
kalvopaisuntasäiliöllä varustetussa laitteistossa.
Levelcontrol:
Tasosta riippuvainen lisäsyöttö
kalvopaisuntasäiliöllä varustetussa laitteistossa.
Servitec
Magcontrol
Näytetään valittaessa lisäsyöttötapa
”Magcontrol”:
5. Syötä lämmönkehittimen turvaventtiilin
laukaisupaine.
Varoventt. paine
Näytetään valittaessa lisäsyöttötapa
”Magcontrol”:
6. Syötä vähimmäiskäyttöpaine.
Vähimmäiskäyttöpaineen P0 laskentaan,
Katso luku 7.2 "Pienimmän käyttöpaineen
määrittäminen Magcontroliin" sivulla 317.
Min.käyttöpaine
7. Muokkaa vuorotellen vilkkuvat "tuntien",
"minuuttien" ja "sekuntien" lukemat.
Kellonaika tallentuu virhemuistiin
virhetilanteessa.
Kellonaika:
8. Muokkaa vuorotellen vilkkuvat "päivän",
"kuukauden" ja "vuoden" asetukset.
Päivämäärä tallentuu virhemuistiin
virhetilanteessa.
Päiväys:
