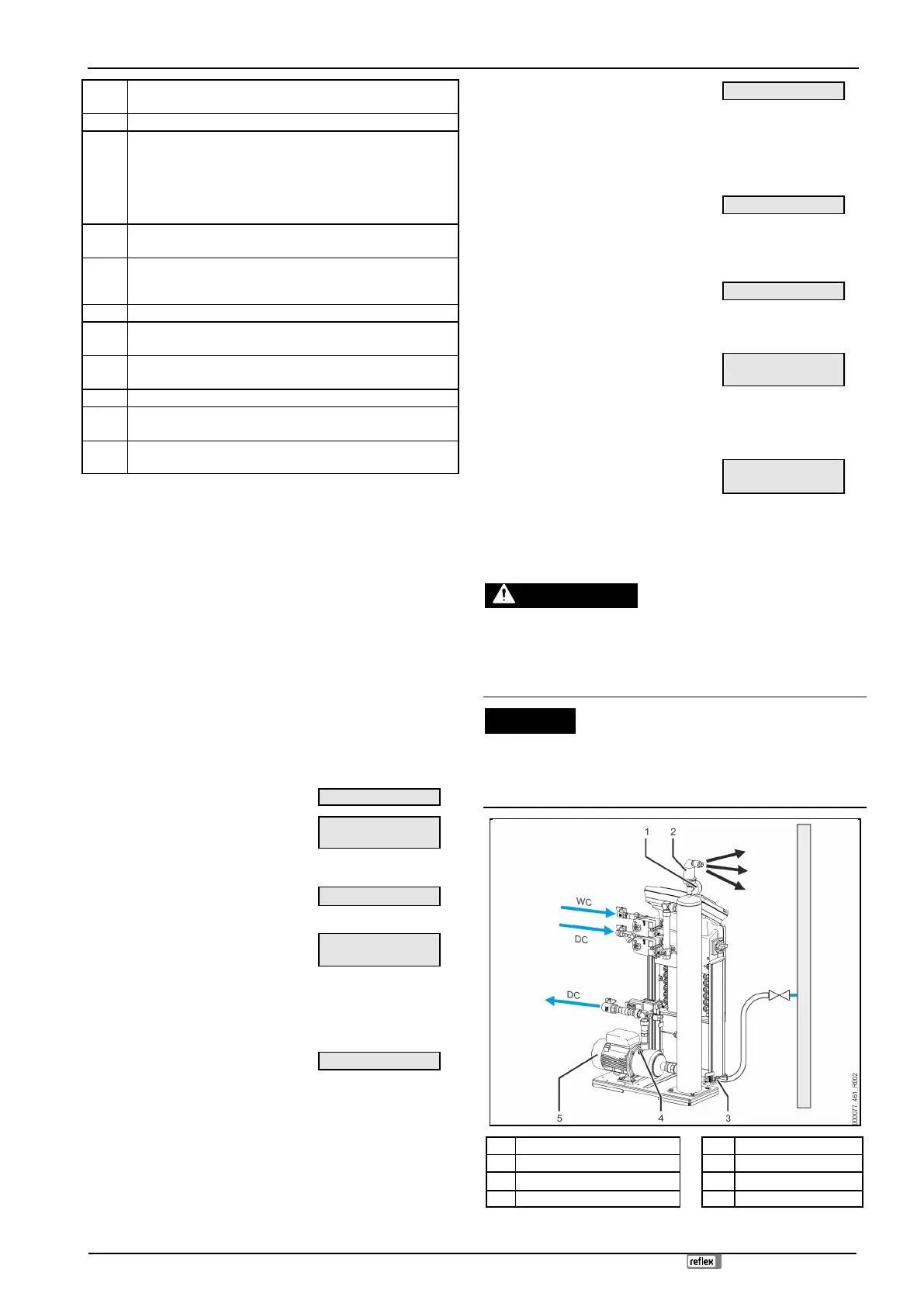

Eerste inbedrijfstelling
Vacuüm sproei-ontgassing 24.04.2020 - Rev. A
Nederlands 71
1
Error-LED
De Error-LED brandt gedurende een storingsmelding
2
Display
3
Auto-LED
De Auto-LED brandt groen gedurende de automatische
bedrijfsmodus
De Auto-LED knippert groen gedurende de handmatige
bedrijfsmodus
Die Auto-LED dooft in de stopmodus
4
OK
Acties bevestigen
5
Stop
Voor de inbedrijfstelling en voor het opnieuw invoeren van
waarden via de besturing
6
Wissel naar het menu "terug"
7
Manual
Voor tests en onderhoudswerkzaamheden
8
Auto
Voor continu gebruik
9
Wissel naar het menu "voor"
10
Menu
Gebruikersmenu openen
11
Quit
Meldingen bevestigen
Parameters selecteren en wijzigen
1. Selecteer de parameter met de knop "OK" (5).
2. Wijzig de parameter met de wisselknoppen "" (7) of "" (9).
3. Bevestig de parameter met de knop "OK" (5).
4. Wijzig het menu-item met de wisselknoppen "" (7) of "" (9).
5. Wissel het menuniveau met de knop "Quit" (11).
7.4 Startroutine van de besturingseenheid bewerken
De startroutine wordt gebruikt om de parameters voor de eerste ingebruikname
van de Servitec in te stellen. De startroutine begint met het eerste inschakelen
van de besturing en wordt slechts één keer ingesteld. Opvolgende wijzigingen of
controles van de parameters worden uitgevoerd in het gebruikersmenu, zie
hoofdstuk 8.2.1 "Gebruikersmenu" op pagina 75.

Opmerking!
De voedingsspanning (230 V) van de besturingseenheid wordt
aangesloten door de contactstekker in te steken.
U bent in de stopmodus. De LED "Auto" op het bedieningspaneel dooft.
1. Taalselectie van de software.
Taal
2. Lees de bedieningshandleiding, voordat u
het apparaat in werking stelt en
controleer of de montage goed
uitgevoerd is.
Lees de
bedieningshandleiding!
3. Variant van uw Servitec opgeven.
Installatie selecteren
4. Selecteer de gewenste bijvuloptie:
Magcontrol:
Drukafhankelijke bijvulling in een installatie
met een membraan-drukexpansievat.
Levelcontrol:
Niveau-afhankelijke bijvulling in een installatie
met een drukbehoudstation.
Servitec
Magcontrol
Wordt weergegeven als de bijvuloptie
“Magcontrol” geselecteerd is:
5. Voer de aanspreekdruk van de
veiligheidsklep van de warmteopwekker
in.
Veil.klep druk
Wordt weergegeven als de bijvuloptie
“Magcontrol” geselecteerd is:
6. Voer de minimale werkdruk in.
Voor de berekening van de minimale
bedrijfsdruk P0, zie hoofdstuk 7.2
"Instelling van de minimale werkdruk
voor Magcontrol" op pagina 70.
Min. werkdruk
7. Wijzig na elkaar de knipperende
weergaven voor “uur”, “minuut” en
“seconde”.
Indien er een fout optreedt, wordt de tijd
opgeslagen in het foutgeheugen.
Tijd:
8. Wijzig na elkaar de knipperende
weergaven voor “dag”, “maand” en “jaar.
Indien er een fout optreedt, wordt de datum
opgeslagen in het foutgeheugen.
Datum:
9. Op de meldingsregel selecteren en met
"OK" bevestigen:
Startroutine afsluiten?
ja:
De startroutine wordt afgesloten.
Servitec schakelt automatisch over naar
de stopmodus.
nee:
De startroutine begint opnieuw.
De druk wordt alleen weergegeven in de modus
"Magcontrol".
2.0 bar
STOP

Opmerking!
U bent in de stopmodus. Schakel na invoer van parameters niet van de
startroutine over naar de automatische bedrijfsmodus.
7.5 Apparaat met water vullen en ontluchten
VOORZICHTIG
Kans op letsel door startende pomp
Bij het starten van de pomp kunnen zich verwondingen aan de hand voordoen
wanneer u de pompmotor met een schroevendraaier op het ventilatorwiel
aandraait.
Schakel de pomp spanningsvrij voordat u de pompmotor op het
ventilatorwiel met de schroevendraaier aandraait.
OPGELET
Beschadiging van het apparaat door startende pomp
Bij het starten van de pomp kan deze worden beschadigd wanneer u de
pompmotor met een schroevendraaier op het ventilatorwiel aandraait.
Schakel de pomp spanningsvrij voordat u de pompmotor op het
ventilatorwiel met de schroevendraaier aandraait.
1
Vacuümmeter "PI"
5
PompPU”
2
Ontgassingsklep “DV
WC
Bijvulleiding
3
Vul- en aftapkraan “FD”
DC
Ontgassingsleidingen
4
Ontluchtingsschroef "AV"
