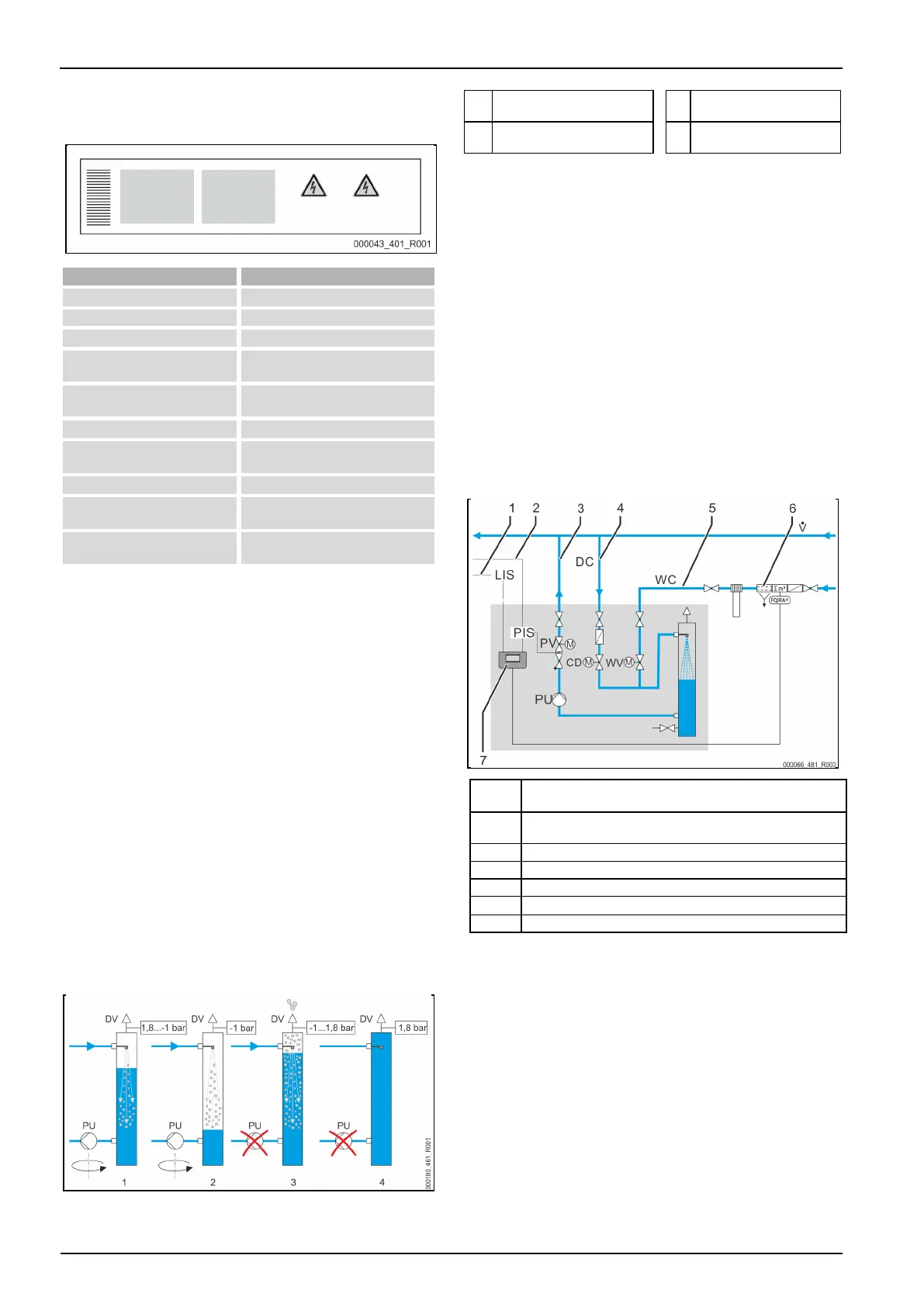

Beskrivelse af enheden
104 Dansk
Vakuum - Sprayafgasning 24.04.2020 - Rev. A
4.2 Identifikation
Typeskiltet sidder under styringens skrueafdækning. Her er der oplysninger om
producent, byggr, produktionsnummer samt tekniske data.
Ty peskiltets oplysninger
Betydning
Type
Enhedens betegnelse
Serial No.
Serienummer
min. / max. allowable pressure P
Minimalt / maksimalt tilladt tryk
max. continuous operating
temperature
Maksimal permanent driftstemperatur
min. / max. allowable temperature /
flow temperature TS
Minimal/maksimal tilladt
temperatur/fremløbstemperatur TS
Year built
Byggr
min. operating pressure set up on
shop floor
Fabriksindstillet mindste driftstryk
at site
Indstillet mindste driftstryk
max. pressure saftey valve factory -
aline
Fabriksindstillet aktiveringstryk fra
sikkerhedsventilen
at site
Indstillet aktiveringstryk fra
sikkerhedsventilen
4.3 Funktion
Servitec er velegnet til at afgasse vand fra anlægget og efterfødningsvand.
Enheden tkker op til 90 % af de opløste gasser ud. Afgasningen forløber i
tidsstyrede cykler. En cyklus består aflgende faser:
Indspjtning og opbygning af vakuum
Tilbet "DC" af gasrigt vand fra anlægget til vakuum-sprøjterøret "VT" er
åbnet. Alt efter behov finforstøves noget af det gasrige anlægsvand og af
efterfødningsvandet i vakuumspjterøret via ledningerne "DC" og "WC".
Da der sprøjtes mindre vand ind i spjterøret, end der ledes tilbage i
systemet via pumpe "PU" fra vakuum-sprøjterøret, dannes der et vakuum i
sprøjterøret. Pumpen "PU" opbygger et vakuum, indtil vandets
tningstryk er nået. Undertrykket vises på vakuummeteret "PI". Den
store kontaktflade på det forstøvede vand og gasmætningsfaldet til
vakuummet bevirker, at vandet afgasses. Det afgassede vand føres tilbage
til anlægget fra vakuum-sprøjterøret via pumpen. Der kan vandet igen
opløse gasser.
Sluttryk
Pumpen "PU" slår fra. Der spjtes mere vand ind i vakuum-spjterøret
"VT", hvor det afgasses. Vandstanden i vakuum-sprøjterøret stiger.
Gasserne, der er udskilt af vandet, udskilles via afgasningsventilen "DV".
Hviletid
Når gassen er udskilt, forbliver Servitec i hviletilstand i en
bestemt tid, indtil den næste cyklus startes.
En afgasningscykels forløb i vakuum-sprøjterøret "VT"
Eksempel: Kølevandssystem ≤ 30 °C, anlægstryk 1,8 bar, anlægsafgasning "DC" i
drift, efterfødningsafgasning "WC" lukket.
1
Indspjtning og opbygning af
vakuum
3
Sluttryk
2
Indspjtning og opbygning af
vakuum
4
Hviletid
Afgasning
Den samlede afgasningsproces afstemmes via et hydraulisk system ved hjælp af
styrekuglehane "PV" og Servitecs styring. Driftstilstandene overvåges og vises på
displayet på Servitecs styring. Der kan vælges og indstilles 3 forskellige
afgasningsprogrammer og 2 forskellige efterfødningsvarianter i styringen.
Afgasningsprogrammer
Permanentafgasning:
Permanentafgasning i flere timer eller dage uden pauser mellem
afgasningscyklerne. Dette program anbefales efter idrifttagning og efter
reparation.
Intervalafgasning:
En intervalafgasning består af et begrænset antal afgasningscykler. Der
gges pauser ind mellem intervallerne. Dette program anbefales ved
permanentdrift.
Efterfødningsafgasning:
Ved denne indstilling afgasses kun efterfødningsvandet. Der finder ikke en
systemafgasning sted.
Efterfødningsvarianter
Der er to efterfødningsvarianter. Disse varianter overvåges via
efterfødningstiden og efterfødningscyklerne.
1
En trykholdestations styreledning til rekvirering af efterfødning i
driftstilstanden "Levelcontrol"
2
Signalledning fra trykmåleomformeren "PIS" til
efterfødningsvarianten "Magcontrol"
3
Afgasningsledning "DC" (afgasset vand)
4
Afgasningsledning "DC" (gasrigt vand)
5
Efterfødningsledning "WC"
6
Servitec
7
Valgfrit ekstraudstyr se kapitlet 4.5 "Valgfrit ekstraudstyr" på side 105
Magcontrol:
Ved anlæg med membran-trykekspansionsbeholdere.
Ved hjælp af den integrerede trykmåleomformer "PIS"
registreres og overvåges trykket i varme- eller
kølesystemet. Hvis trykket falder under det beregnede
påfyldningstryk, aktiveres efterfødningsafgasningen.
Levelcontrol:
Ved anlæg med trykholdestationer.
Afhængigt af niveauet i beholderen til trykholdestationen
"LIS" efterfødes der direkte i anlægget.
Efterfødningsfunktionen udses via et eksternt
230 V ~ signal.
