Įrenginio aprašymas
Vakuuminis purškiamasis degazavimo įrenginys — 24.04.2020 - Rev. A
Lietuvių k. — 215
3.6 Likutinė rizika
Šis įrenginys pagamintas pagal naujausią technikos lygį. Tačiau neatmetama
likutinės rizikos galimybė.
ATSARGIAI
Pavojus nusideginti dėl karštų paviršių
Šildymo įranga labai karštu paviršiumi gali nudeginti odą.
• Mūvėkite apsaugines pirštines.
• Prie įrangos pritvirtinkite atitinkamus įspėjamuosius ženklus.
ATSARGIAI
Pavojus susižaloti dėl galinčio ištrykšti suslėgto skysčio
Dėl netinkamai atliekamų montavimo, išmontavimo arba techninės priežiūros
darbų ties jungtimis gali staiga išsiveržti karštas vanduo ar suslėgti garai ir
nudeginti arba sužaloti.
• Pasirūpinkite, kad įranga būtų montuojama, išmontuojama ir prižiūrima
kvalifikuotai.
• Prieš montuodami, išmontuodami ir apžiūrėdami jungtis įsitikinkite, kad
įrangoje neliko slėgio.
ĮSPĖJIMAS
Pavojus susižaloti dėl didelio svorio
Įrenginiai yra sunkūs. Todėl kyla nelaimingų atsitikimų ir susižalojimo pavojus.
• Transportuodami ir montuodami naudokite tinkamus kėlimo įrankius.
ATSARGIAI
Pavojus susižaloti prisilietus prie vandens ir glikolio mišinio
Sistemose su vėsinimo kontūrais prisilietus prie vandens, kuriame yra glikolio,
gali kilti odos ir akių dirginimas.
• Naudokite asmenines apsaugos priemones (pvz., apsauginius drabužius,
pirštines, akinius).
4 Įrenginio aprašymas
„Servitec“ yra degazavimo ir papildymo sekcija. Pagrindinės naudojimo vietos
yra kaitinimo ir aušinimo cirkuliacijos bei įrenginiai, kuriuose, esant išskirtų arba
laisvų dujų, įmanoma išvengti eksploatavimo sutrikimų. „Servitec“ siūlo šias
apsaugas:
• Nėra tiesioginio oro įsiurbimo kontroliuojant slėgio palaikymą su
automatiniu papildymu.
• Nekyla dujų pūslelių sukeliamų vandens cirkuliacijos problemų.
• Pašalinus deguonį iš pripildymo ir papildymo vandens sumažinama
korozijos keliama žala.

Pastaba!
Eksploatavimas ir veikimas esant aukštai sistemos temperatūrai (>70
°C):
Dėl susidariusio vakuumo krenta medžiagos virimo temperatūra. Dėl
šios savybės vakuumo purškimo vamzdyje keičiasi medžiagos tūris.
Jeigu medžiaga užverda, slėgis padidėja ir veikia purškimo vamzdyje
susidariusį vakuumą. Dėl šios charakteristikos degazavimo rūšis iš
vakuuminio degazavimo keičiasi į terminį degazavimą. Medžiagos
virimo metu dujų tirpumas lygus nuliui. Didesnis siurblio tiekimo kiekis
(esant >70 °C temperatūrai) automatiškai neveikia aukštesnio vakuumo.

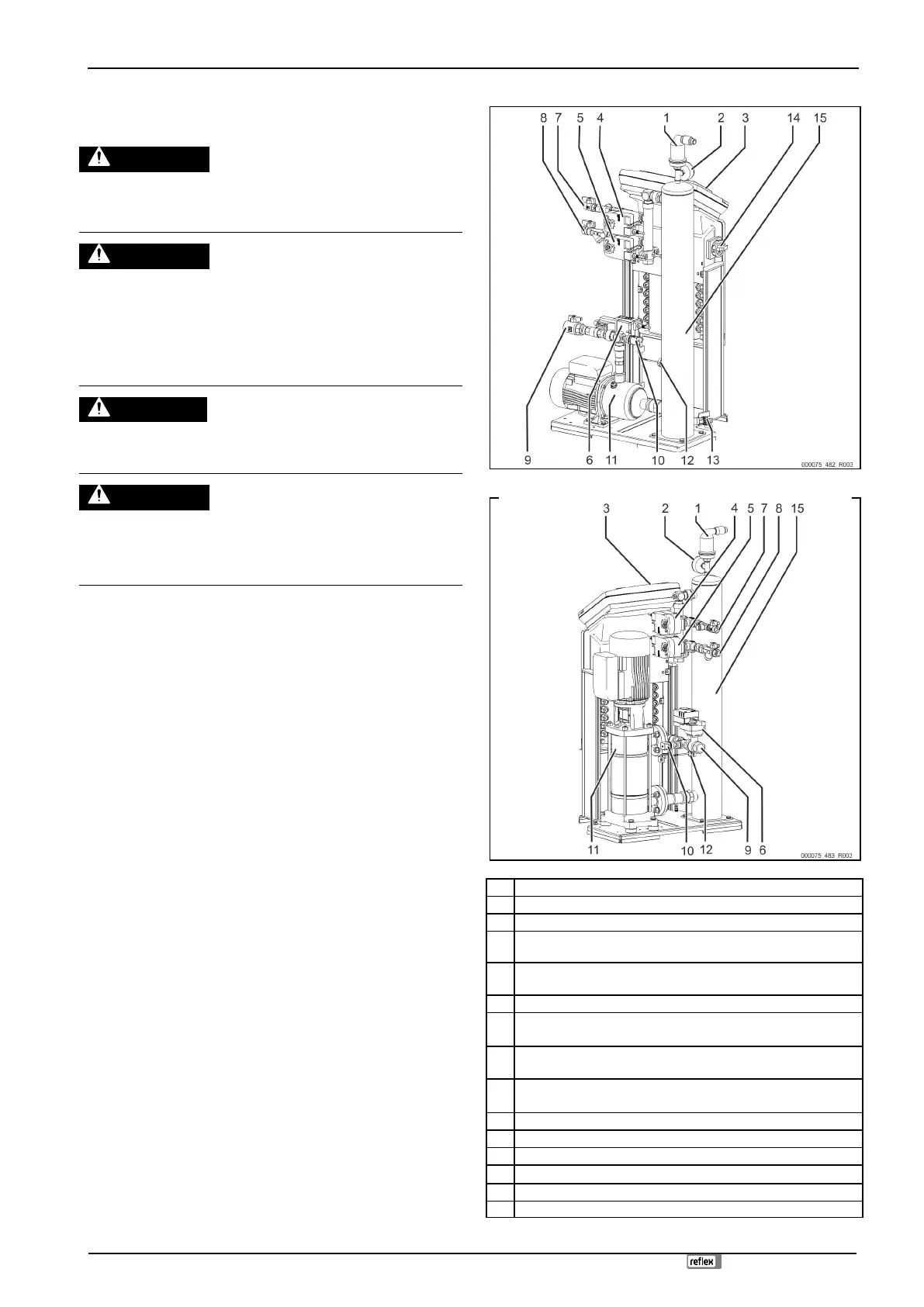

4.1 Apžvalgos vaizdas
„Servitec 35–60“
„Servitec 75–95“
1
Degazavimo vožtuvas „DV“
2
Vakuumo matuoklis „PI“
3
„Control Touch“ valdymas
4
2 kanalų motorizuotas rutulinis vožtuvas „CD“ prieš vakuuminį purškimo
vamzdį
5
2 kanalų motorizuotas rutulinis vožtuvas „WV“ prieš vakuuminį purškimo
vamzdį
6
Reguliavimo rutulinis vožtuvas „PV“ už siurblio „PU“
7
Jungtis „WC“ papildymui
• Įvestis dujomis prisotintam vandeniui po papildymo
8
Jungtis „DC“ degazavimui
• Įvestis dujomis prisotintam vandeniui iš įrenginio sistemos
9
Jungtis „DC“ degazavimui
• Vandens be dujų išleidimas
10
Slėgio jungiklis „PIS“
11
Siurblys „PU“
12
Vandens stokos jutiklis
13
Pripildymo ir išleidimo čiaupas „FD“
14
Pagrindinis jungiklis
15
Vakuuminis purškimo vamzdis „VT“
