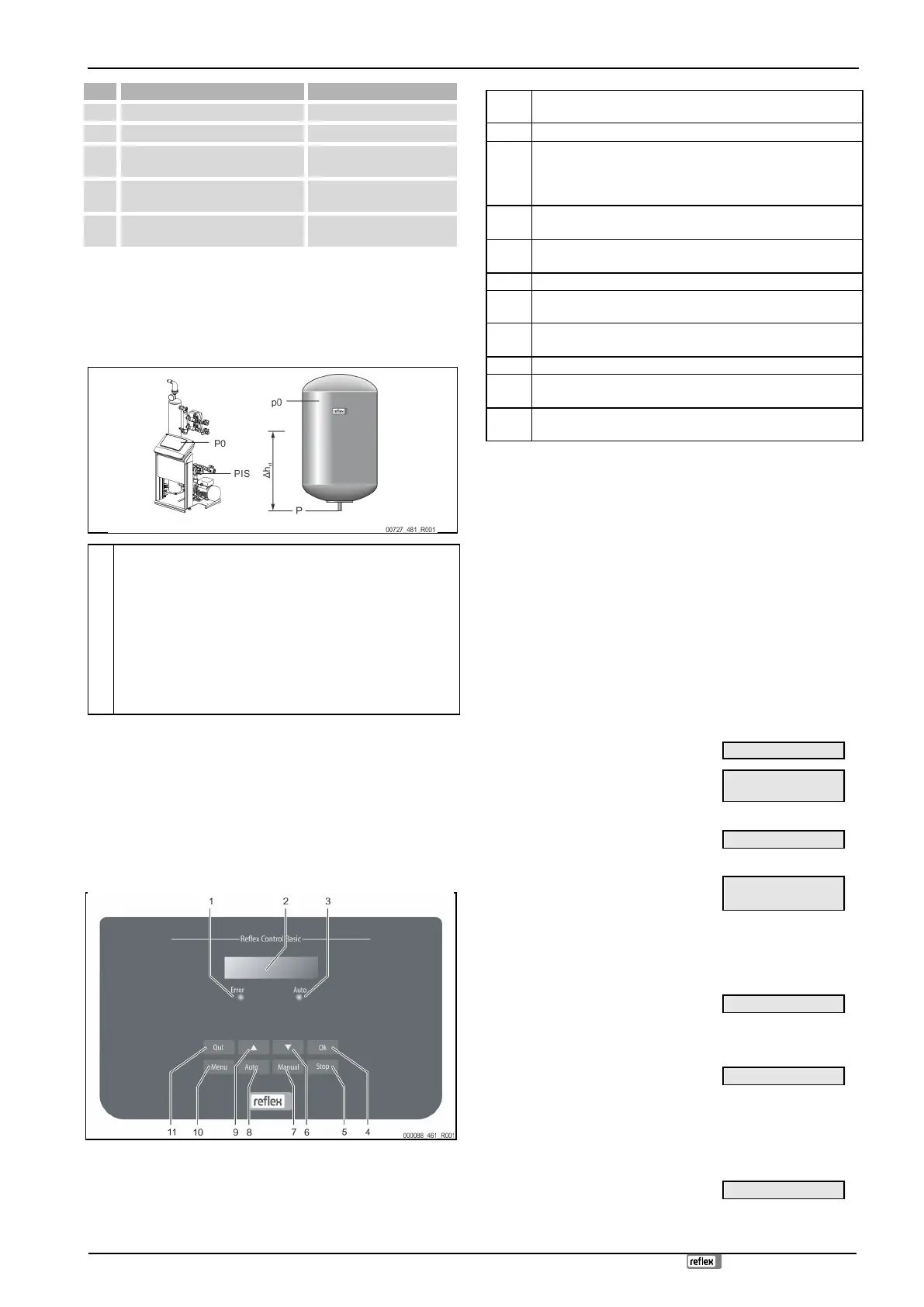

Reflex Servitec 35 - Riadenie; Manipulácia S OvládacíM Panelom; Spracovanie Spúšťacej Rutiny Riadenia

Prvotné uvedenie do prevádzky
Vákuové postrekovacie odplyňovanie — 24.04.2020 - Rev. A
Slovensky — 165
Popis
Výpočet
p
st
Statický tlak
= statická výška (h
st
)/10
p
0
Minimálny prevádzkový tlak
= p
st
+ 0,2 bar (odporúčanie)
p
a
Počiatočný tlak (plniaci tlak studenej
vody)
= p
0
+ 0,3 bar
p
e
Koncový tlak
≤ p
Sv
- 0,5 bar (pre p
Sv
≤ 5,0
bar)
p
Sv
Poistný ventil-reakčný tlak
≥ p
0
+ 1,2 bar (pre p
Sv
≤ 5,0
bar)
Výpočet minimálneho prevádzkového tlaku sa môže priamo vypočítať a vložiť pri
prvotnom uvedení do prevádzky cez App Reflex Control Smart ku konfigurácii.
Prosím skontrolujte neustále aj správny predtlak MAG v zariadení. Postupujte
nasledovne:
1 Nastavte riadenie v App na „Magcontrol“.
2. Zistite minimálny prevádzkový tlak „P0“ prístroja v závislosti od predtlaku
„p0“ od tlakovej expanznej nádoby s membránou.
• Prístroj je nainštalovaný úrovňovo rovnaký s tlakovou expanznou
nádobou s membránou (∆h
st
= 0).
– P
0
= p0*
• Prístroj je nainštalovaný hlbšie ako tlaková expanzná nádoba s
membránou.
– P
0
= p0 + ∆h
st
/10*
• Prístroj je nainštalovaný vyššie ako tlaková expanzná nádoba s
membránou.
– P
0
= p0 - ∆h
st
/10*
* p0 v bar, ∆h
st
v m

Upozornenie!
Pre menovitú hodnotu Servitec je potrebné dodržiavať neustále reakčný
tlak poistného ventila (viď vzorec k výpočtu).

Upozornenie!
Vyhýbajte sa poklesu minimálneho prevádzkového tlaku. Podtlak,
odparovanie a tvorba parných bublín sa tým vylúčia.
7.3 Riadenie
7.3.1 Manipulácia s ovládacím panelom
1
Error-LED
• Error-LED dióda svieti pri poruchovom hlásení
2
Displej
3
Auto-LED
• Auto-LED dióda svieti v automatickej prevádzke na zeleno
• Auto-LED dióda bliká v manuálnej prevádzke na zeleno
• Auto-LED dióda zhasla v zastavovacej prevádzke
4
OK
• Akcie potvrdiť
5
Stop
• Pre uvedenie do prevádzky a nové zadanie hodnôt v riadení
6
Prechod v menu „naspäť“
7
Manuálne
• Pre testy a údržbárske práce
8
Auto
• Pre trvalú prevádzku
9
Prechod v menu „vpred“
10
Menu
• Inicializácia zákazníckeho menu
11
Potvrdenie
• Hlásenia potvrdiť
Výber a zmena parametrov
1. Zvoľte parameter s tlačidlom „OK“ (5).
2. Zmeňte parameter s tlačidlami prechodu „▼“ (7) alebo „▲“ (9).
3. Potvrďte parameter s tlačidlom „OK“ (5).
4. Zmeňte bod menu s tlačidlami prechodu „▼“ (7) alebo „▲“ (9).
5. Prejdite do úrovne menu s tlačidlom „Potvrdenie“ (11).
7.4 Spracovanie spúšťacej rutiny riadenia
Spúšťacia rutina slúži k nastaveniu parametrov pre prvotné uvedenie Servitec do
prevádzky. Začína s prvotným zapnutím riadenia a môže sa spustiť len raz.
Nasledujúce zmeny alebo kontroly parametrov sa prevedú v zákazníckom menu,
viď kapitola 8.2.1 "Zákaznícke menu" na strane 169.

Upozornenie!
Obnovte napájanie (230 V) riadenia pomocou zasunutie kontaktnej
zástrčky.
Nachádzate sa v zastavovacej prevádzke. LED dióda „Automatická“ na
ovládacom paneli zhasla.
1. Výber jazyka softvéru.
Jazyk
2. Prečítajte si pred uvedením do prevádzky
návod na obsluhu a skontrolujte riadnu
montáž.
Prečítajte si návod na
obsluhu!
3. Uveďte variant Vášho Servitec.
Výber zariadenia
4. Zvoľte požadovanú variantu dopĺňania:
Magcontrol:
Tlakovo závislé dopĺňanie v zariadení s tlakovou
expanznou nádobou s membránou.
Levelcontrol:
Úrovňovo závislé dopĺňanie v zariadení so
stanicou na udržanie tlaku.
Servitec
Magcontrol
Zobrazí sa, pri výbere varianty dopĺňania
„Magcontrol“:
5. Zadajte spúšťací tlak poistného ventilu
výmenníka tepla.
Poist. Vent. Tlak
Zobrazí sa, pri výbere varianty dopĺňania
„Magcontrol“:
6. Zadajte minimálny prevádzkový tlak.
Pre výpočet minimálneho prevádzkového
tlaku P0, viď kapitola 7.2 "Nastavenie
minimálneho prevádzkového tlaku pre
Magcontrol" na strane 164.
Min. prev. tlak
7. Zmeňte za sebou blikajúce zobrazenia pre
„Hodiny“, „Minúty“ a „Sekundy“.
Čas sa uloží pri výskyte chyby v pamäti chýb.
Čas:
