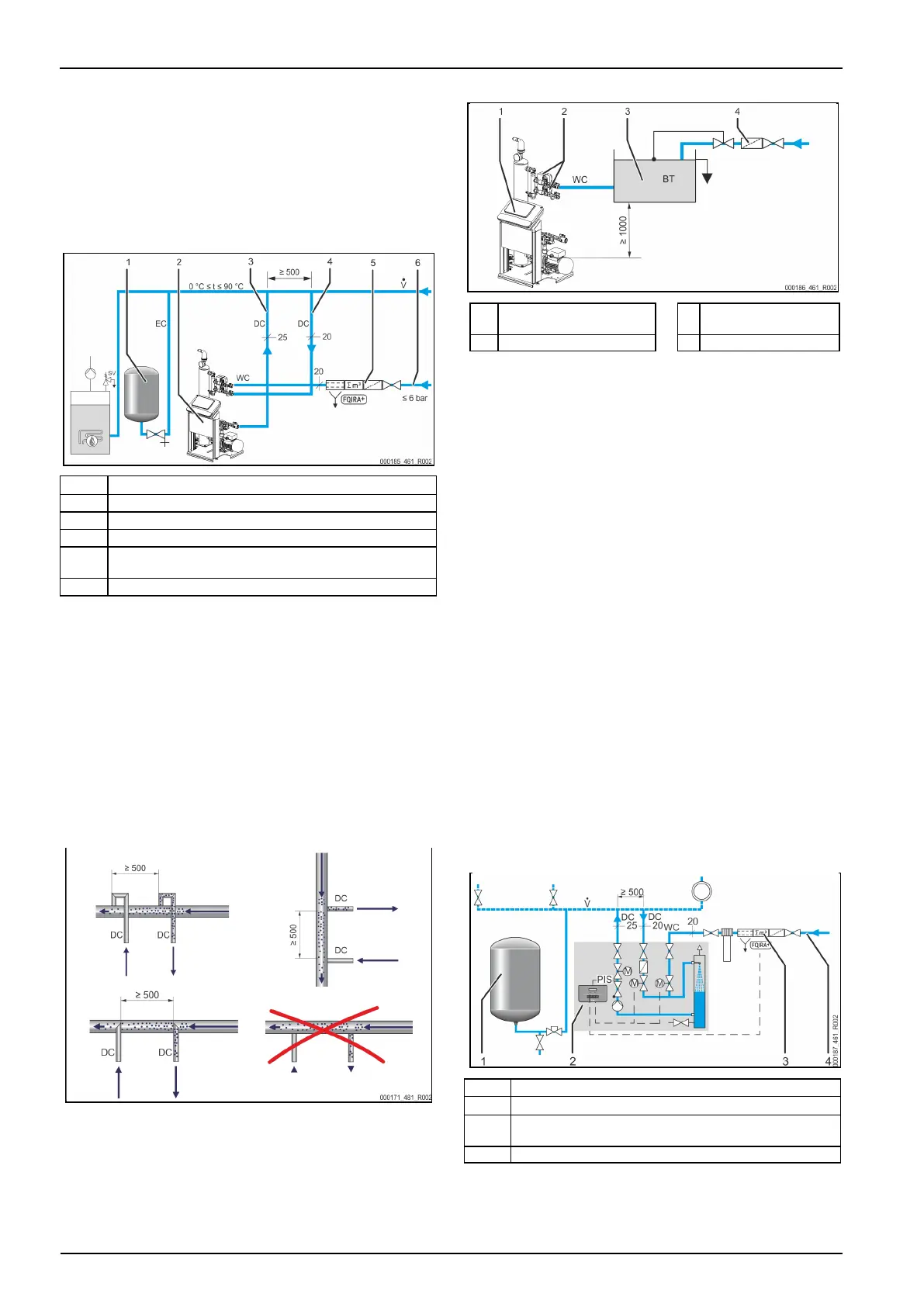

Vákuum-porlasztócsöves gáztalanító — 24.04.2020 - Rev. A
6.3.3 Hidarulikus csatlakozás
6.3.3.1 A berendezéshez vezető gáztalanító vezeték
A készüléknek két „DC” gáztalanító vezetékre van szüksége a berendezés felé.
Egy gáztalanító vezetékre a gázzal dúsított vízhez a berendezéstől és egyre a
gáztalanított vízhez vissza a berendezéshez. Mindkét gáztalanító vezetékhez
gyárilag már lezárások vannak felszerelve a Servitec készülékre. A gáztalanító
vezetékek csatlakozásának a berendezésrendszer fő térfogatáramában kell
történnie.
Fűtési berendezésben lévő Servitec készülék, nyomástartás „MAG” membrános
tágulási tartállyal
„DC” gáztalanító vezeték (gáztalanított víz)
„DC” gáztalanító vezeték (gázzal dúsított víz)
Választható kiegészítő felszerelés Lásd a 4.5 "Opcionális kiegészítő
felszerelés" fejezetet a/az 294. oldalon
A gáztalanító vezetékek berendezéshez való szerelése az „EC” tágulási vezeték
bekötésének közelében történik. Ezáltal stabil nyomásviszonyok biztosíthatók.
Ha a Servitec készüléket nyomástól függő vízutántöltéssel üzemeltetjük, akkor a
felállításnak a „MAG” membrános tágulási tartály közelében kell megtörténnie.
Ez garantálja a membrános tágulási tartály nyomásfelügyeletét. A vezérlésben a
„Magcontrol” üzemmódot kell kiválasztani.
Tudnivaló!
Hidraulikus váltókkal és visszatérő keveréses kapcsolási változatoknál
vegyük figyelembe a „V” fő térfogatáram bekötését.
– Kapcsolási és utántöltési változatok, Lásd a 6.4 "Kapcsolási és
utántöltési változatok" fejezetet a/az 296. oldalon.
„DC” gáztalanító vezeték bekötésének részlete
A „DC” gáztalanító vezeték bekötését az alábbi séma alapján végezzük el.
• Vigyázzunk, hogy ne kerüljön be durva szennyeződés, és így a Servitec
készülék „ST” szennyfogója ne legyen túlterhelve.
• Kössük be a gázzal dúsított víz gáztalanító vezetékét a gáztalanított víz
gáztalanító vezetéke elé a berendezés áramlási irányában.
• A víz hőmérséklete > 0 °C - 90 °C tartományban legyen. Fűtési
berendezéseknél részesítsük előnyben a visszatérő oldalt. A gáztalanító
vezeték ezáltal független a hőmérséklettől.
6.3.3.2 Utá ntöltő vezeték
„BT” hálózati leválasztó
tartály
2 utas „WV” motoros golyóscsap
„BT” hálózati választótartályon keresztül vízzel történő utántöltés esetén az alsó
szintnek legalább 1000 mm-rel a „PU” gáztalanító szivattyú felett kell lennie.
Különböző Reflex utántöltési változatok, Lásd a 6.4 "Kapcsolási és utántöltési
változatok" fejezetet a/az 296. oldalon.
Ha az automatikus utántöltést nem a készülékre csatlakoztatjuk, akkor a „WC”
utántöltő vezeték csatlakozását R ½ colos vakdugóval kell lezárni, és a
berendezést „Levelcontrol” üzemmódba helyezzük üzembe.
Víz külső utántöltés esetén vegyük figyelembe a következő feltételeket:
• Legalább egy ≤ 0,25 mm lyukbőségű „ST” szennyfogót szereljünk be közel
a 2 utas „WV” motoros golyóscsap elé, vagy használjuk a Fillset
termékünket.
Tudnivaló!
A rendszer külső utántöltésének használatakor biztosítsuk, hogy a
különböző üzemi paraméterek ne okozzák a Servitec üzemzavarát.
Tudnivaló!
Használjunk nyomáscsökkentőt a „WC” utántöltő vezetékben, ha a
nyugalmi nyomás nem éri el a 6 bart.
6.4 Kapcsolási és utántöltési változatok
A készülék vezérlésében, az Ügyfél menüben az utántöltési változat van
kiválasztva Lásd a 7.8 "A vezérlés ügyfélmenüben való parametrizálása" fejezetet
a/az 301. oldalon.
Az Ügyfél menüben a következő utántöltési változatok állíthatók be:
• „Magcontrol“ nyomásfüggő utántöltés.
– Membrán tágulási tartályos berendezésrendszer esetén.
• „Levelcontrol“ szintfüggő utántöltés.
– Nyomástartó állomásos berendezésrendszer esetén.
6.4.1 Magcontrol nyomásfüggő utántöltés
Többkazános berendezés hidraulikus váltóval és „MAG” membrános tágulási
tartállyal (példaszerű ábrázolás).
Választható kiegészítő felszerelés Lásd a 4.5 "Opcionális kiegészítő
felszerelés" fejezetet a/az 294. oldalon
