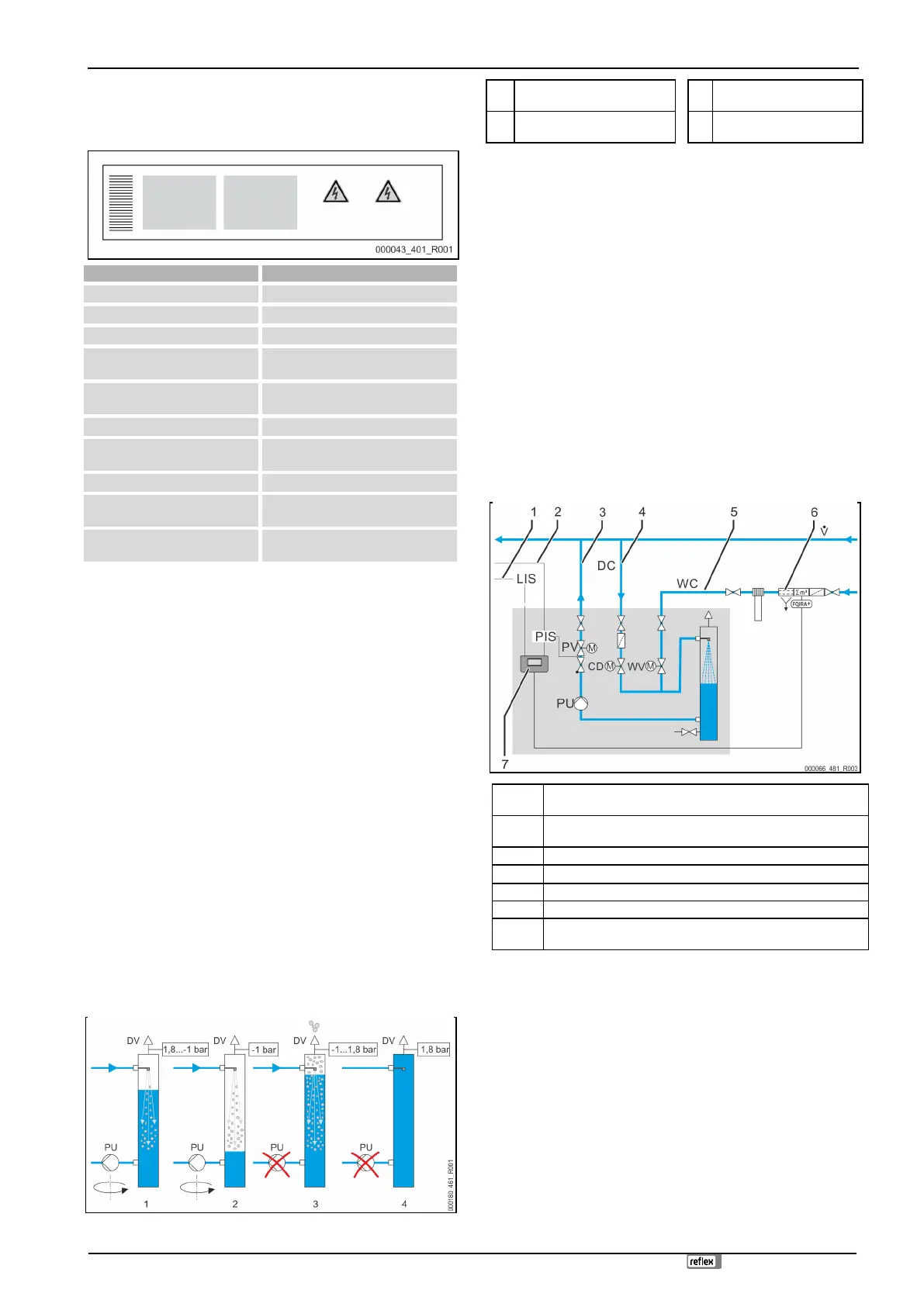

Reflex Servitec 35 - Azonosítás; MűköDés

A készülék leírása
Vákuum-porlasztócsöves gáztalanító — 24.04.2020 - Rev. A
Magyar — 293
4.2 Azonosítás
A típustábla a vezérlés csavaros fedele alatt található. Ott találhatóak a gyártóra,
gyártási évre, gyártási számra, valamint a műszaki adatokra vonatkozó
tudnivalók.
A típustáblán lévő bejegyzés
Jelentése
Type
A készülék megnevezése
Serial No.
Sorozatszám
min. / max. allowable pressure P
Min./max. megengedhető nyomás
max. continuous operating
temperature
Max. folyamatos üzemi hőmérséklet
min. / max. allowable temperature /
flow temperature TS
Min./max. megengedhető
hőmérséklet/TS előremenő hőmérséklet
Year built
Gyártási év
min. operating pressure set up on
shop floor
Gyárilag beállított min. üzemi nyomás
at site
Beállított min. üzemi nyomás
max. pressure saftey valve factory -
aline
A biztonsági szelep gyárilag beállított
bekapcsolási nyomása
at site
A biztonsági szelep beállított
bekapcsolási nyomása
4.3 Működés
A Servitec készülék a berendezés vizének és az utántöltő víz gáztalanítására
szolgál. A vízből az oldott gázok akár 90%-át is kivonja. A gáztalanítás
szabályozott ciklusokban történik. Egy ciklus részei:
• Befecskendezés és vákuum beszívása
A „DC” gázzal dúsított víz hozzáfolyója a berendezésből a „VT”
vákuum szórócső felé nyit. A gázzal dúsított berendezésvíz és az utántöltő
víz részáramai igény szerint a „DC” és „WC” vákuum szórócső vezetékek
révén finomporlasztásra kerülnek. A szórócsőben vákuum alakul ki, mivel a
szórócsőbe kevesebb víz kerül befecskendezésre, mint amennyi a „PU”
szivattyún keresztül a vákuum szórócsőből a rendszerbe visszavezetésre
kerül. A „PU” szivattyú addig szív vákuumot a szórócsőben, amíg a víz el
nem éri a telítettségi nyomását. A vákuum a „PI” vákuummérőn jelenik
meg. A szétporlasztott víz nagy érintkezési felülete és a gáz hatalmas
telítettségi esése vákuumot eredményez, és a víz gáztalanítását okozza. A
gáztalanított víz a vákuum szórócsövön keresztül a szivattyún keresztül jut
vissza a berendezésbe. Ott megint képes arra, hogy kioldja a gázt.
• Kitolás
A „PU” szivattyú kikapcsol. Továbbra is víz kerül befecskendezésre a „VT”
vákuum szórócsőbe, és gáztalanítás megy végbe. A vákuum szórócsőben
megemelkedik a vízszint. A víztől szétválasztott gázok a „DV” gáztalanító
szelepen keresztül válnak ki.
• nyugalmi idő
Ha távozott a gáz, a készülék bizonyos ideig nyugalomban marad, míg a
következő ciklus el nem indul.
A „VT” vákuum szórócsőben lévő gáztalanító ciklus menete
Példa: Hűtővíz rendszer ≤ 30 °C, berendezés nyomás 1,8 bar, berendezés
gáztalanítása „DC” üzemben, utántöltés gáztalanítás „WC” lezárva.
1
Befecskendezés és vákuum
beszívása
3
Kitolás
2
Befecskendezés és vákuum
beszívása
4
Nyugalmi idő
Gáztalanítás
A teljes gáztalanítási folyamat hidraulikus rendszeren keresztül a „PV” szabályozó
golyóscsap segítségével és a Servitec készülék vezérlésével hidraulikusan áll be.
Az üzemi állapotok felügyelet alatt állnak, amelyek a Servitec vezérlés kijelzőjén
jelennek meg. A vezérlésben 3 különböző gáztalanító program és 2 különböző
utántöltési változat választható és állítható be.
Gáztalanító programok
• Folyamatos gáztalanítás:
Több órán vagy napon át tartó gáztalanításhoz szünetek nélküli
gáztalanítási ciklusok sorához. Ezt a programot üzembe helyezés vagy
javítás után javasoljuk.
• Szakaszos gáztalanítás:
A szakaszos gáztalanítás korlátozott számú gáztalanítási ciklusokból áll. Az
időközök között szünetet kell tartani. Ezt a programot folyamatos
üzemeltetésnél javasoljuk.
• Utántöltési gáztalanítás:
Ennél a beállításnál csak az utántöltési víz gáztalanítása megy végbe. A
rendszer gáztalanítása nem megy végbe.
Utá ntöltési változatok
Két utántöltési változat létezik. Ezeket az utántöltési időn és ciklusokon keresztül
lehet felügyelni.
1
Nyomástartó állomás vezérlővezetéke az utántöltés igényléséhez
„Levelcontrol” üzemmódban
2
A „PIS” nyomásátalakító jelzővezetéke a „Magcontrol” utántöltő
változathoz.
3
„DC” gáztalanító vezeték (gáztalanított víz)
4
„DC” gáztalanító vezeték (gázzal dúsított víz)
5
„WC” utántöltő vezeték
6
Servitec
7
Választható kiegészítő felszerelés Lásd a 4.5 "Opcionális kiegészítő
felszerelés" fejezetet a/az 294. oldalon
Magcontrol:
Membrános tágulási tartályos berendezésekhez.
• A beszerelt „PIS” nyomásátalakító segítségével feljegyzi és
felügyeli a fűtő- vagy hűtőrendszerben lévő nyomást. Ha a
nyomás a kiszámolt töltési nyomás alá esik, akkor
bekapcsol az utántöltési gáztalanítás.
Levelcontrol:
Nyomástartó állomásos berendezésekhez.
• A „LIS” nyomástartó állomáshoz való tartályban lévő
szinttől függően közvetlenül a berendezésbe tölti bele. Az
utántöltési funkciót külső 230 V ~ jellel lehet kiváltani.
