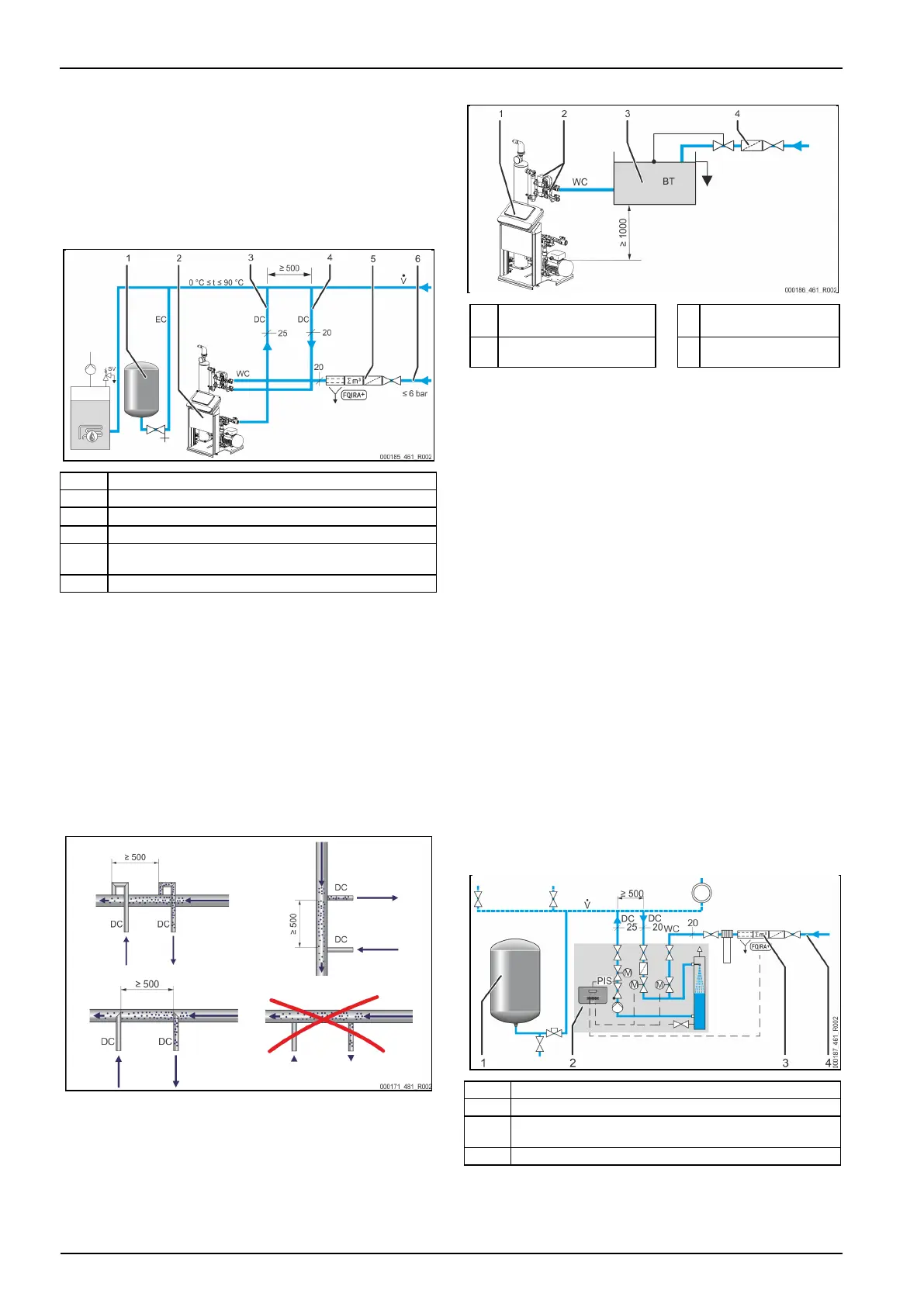

Montaža
256 Slovenščina
Vakuumsko pršilno razplinjanje 24.04.2020 - Rev. A
6.3.3 Hidravlični priključek
6.3.3.1 Vod za razplinjanje k napravi
Servitec potrebuje dva voda za razplinjanje „DC“ k sistemu naprav. En vod za
razplinjanje za vodo iz sistema naprav, obogateno s plinom, in en vod za
razplinjeno vodo nazaj k sistemu naprav. Za oba voda za razplinjanje sta na
napravi Servitec že tovarniško montirani zapori. Voda za razplinjanje je treba
prikljiti v glavnem volumenskem toku sistema naprav.
Servitec v grelni napravi, vzdrževanje tlaka v membranski tlačni raztezni posodi
MAG“
1
Tlačna raztezna posoda
2
Servitec
3
Vod za razplinjanje „DC“ (razplinjena voda)
4
Vod za razplinjanje „DC“ (voda, obogatena s plinom)
5
Opcijska dodatna oprema glejte poglavje 4.5 "Opcijska dodatna
oprema" na strani 254
6
Napajalni vod za vodo „WC
Vode za razplinjanje k sistemu naprav montirajte v blini priključka razteznega
voda „EC“. To bo zagotovilo stabilna tlačna razmerja.
Če Servitec deluje s tlačno odvisnim napajanjem vode, ga je treba postaviti v
bližini membranske tlačne raztezne posode „MAG. Na ta način boste zagotovili
nadzorovanje tlaka membranske tlačne raztezne posode. V krmilniku je treba
izbrati obratovalni način „Magcontrol“.

Napotek!
Pri stikalnih različicah s hidravličnimi kretnicami in dodajanjem povratka
upoštevajte vkljitev v glavni volumenski tokV.
Razlice preklopov in napajanja, glejte poglavje 6.4 "Različice
preklopov in napajanja" na strani 256.
Podroben prikaz povezave voda za razplinjanje „DC“
Priključite vod za razplinjanje „DC“ po naslednji shemi.
Pazite, da groba umazanija ne bo mogla vdirati in da zaradi nje ne bo prišlo
do preobremenitve prestreznika nesnage „ST“ naprave Servitec.
Priključite vod za razplinjanje za vodo, bogato s plini, pred vod za
razplinjanje za s plini revno vodo v smeri pretoka sistema naprav.
Temperatura vode mora biti v območju 0–90 °C. Zato pri grelnih napravah
dajte prednost strani povratka. Na ta način bo zmogljivost razplinjanja
neodvisna od temperature.
6.3.3.2 Napajalni vod za vodo
1
Servitec
3
Od omrežja ločen rezervoar
„BT“
2
2-potna motorna krogelna pipa
„WV
4
Prestreznik nesnage ST
Pri napajanju z vodo prek prek od omrežja ločenega rezervoarja „BT“ mora
njegov spodnji rob biti najmanj 1000 mm nad črpalko „PU“.
Razlice Reflex-napajanja, glejte poglavje 6.4 "Različice preklopov in napajanja"
na strani 256..
Če avtomatskega napajanja z vodo ne boste prikljili, zaprite prikljek
napajalnega voda „WC s slepim zamaškom R ½" in zaženite delovanje sistema
naprav v načinu obratovanja "Levelcontrol".
Upoštevajte naslednje pogoje pri eksternem napajanju z vodo:
Namestite najmanj en prestreznik nesnage „ST z gostoto sita ≤ 0,25 mm
tik pred 2-potno motorno krogelno pipo „WV“ ali pa uporabite naš polnilni
komplet.

Napotek!
Pri uporabi eksternega napajanja z vodo zagotovite, da ne more priti do
motenj naprave Servitec zaradi različnih obratovalnih parametrov.

Napotek!
Če zna stagnacijski tlak več kot 6 bar, uporabite regulator tlaka v
napajalnem vodu „WC“.
6.4 Različice preklopov in napajanja
V krmilju aparata izberemo v Meniju za stranko različico napajanja, glejte
poglavje 7.8 "Parametriranje krmilja v meniju za stranko" na strani 261.
V meniju za stranko so nastavljive naslednje različice napajanja:
Od tlaka odvisno napajanje „ Magcontrol“.
Pri sistemu naprav z membransko tlačno raztezno posodo.
Od nivoja odvisno napajanje „Levelcontrol“.
Pri sistemu naprav z enoto za vzdevanje tlaka.
6.4.1 Od tlaka odvisno napajanje Magcontrol
Prikaz primera v večkotlovni napravi s hidravlično kretnico in membransko
tlačno raztezno posodo „MAG“.
1
Tlačna raztezna posoda „MAG“
2
Servitec
3
Opcijska dodatna oprema glejte poglavje 4.5 "Opcijska dodatna
oprema" na strani 254
4
Napajalni vod za vodo „WC
