62 Bedienungsanleitung Entris
®
II Advanced Line
Über diese Anleitung
3 Gerätebeschreibung
3.1 Geräteübersicht
1
4
6
5
3
2

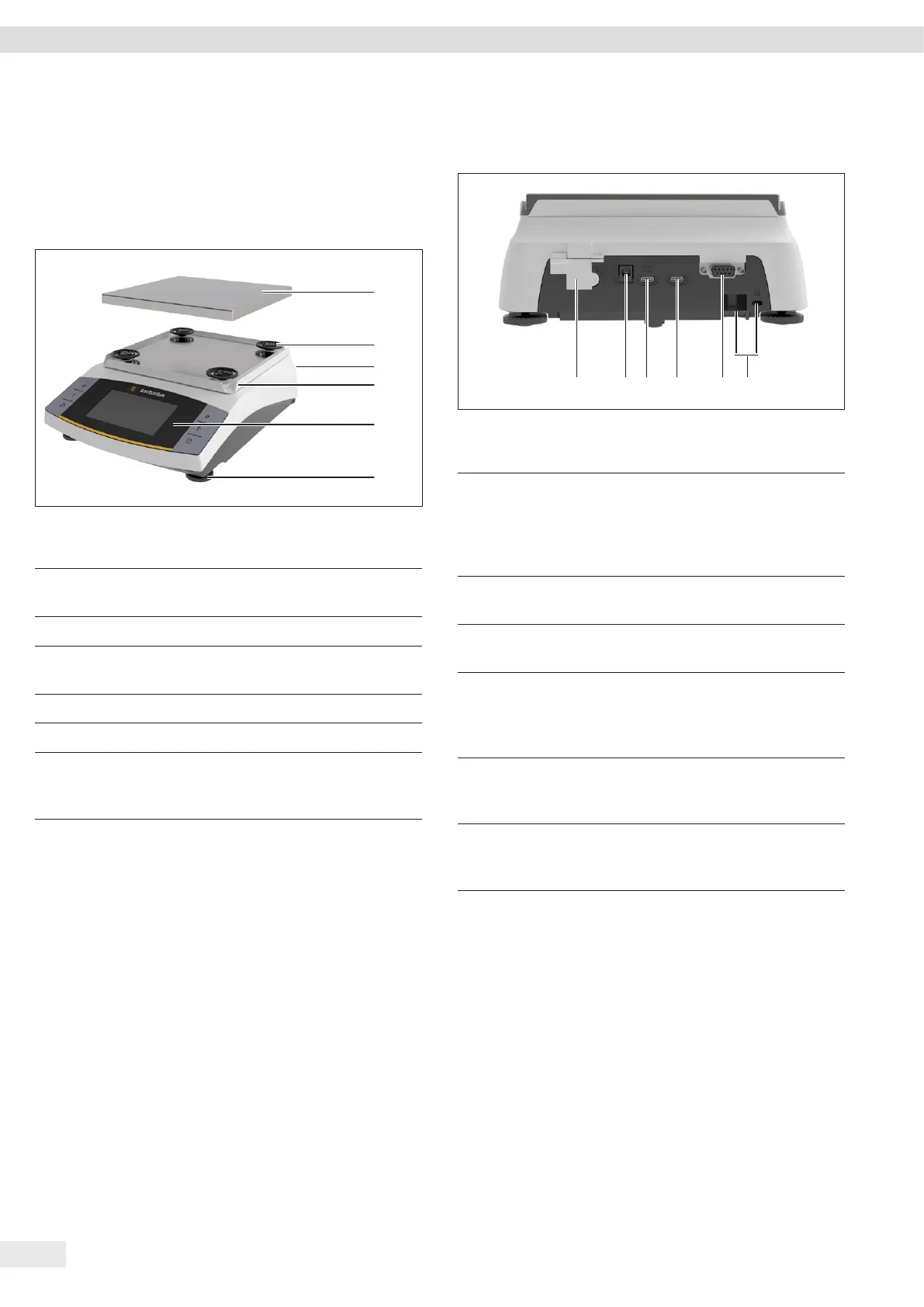

Abb. 1: Präzisionswaage (Vorderansicht)
Pos. Name Beschreibung
1 Waagschale Dient zum Auflegen
des Wägeguts
2 Schockabsorber
3 Typenschild An Geräterückseite
befestigt
4 Rahmenwindschutz
5 Bedieneinheit
6 Stellfuß Dient zum Nivellieren
der Waage, ist manuell
einstellbar
3.2 Geräteanschlüsse
1 2 5 63 4
Abb. 2: Präzisionswaage (Rückansicht)
Pos. Name Beschreibung
1 Verriegelungs-
schalter
Schützt das Gerät gegen
Veränderungen der Geräte-
einstellungen. Ist bei
konformitäts bewerteten
Geräten versiegelt.
2 Spannungsver-
sorgung
Anschluss für Spannungs-
versorgung des Geräts
3 PC-USB USB-C-Anschluss, für den
Anschluss an einen PC
4 USB USB-C-Anschluss, für den
Anschluss an einen Drucker,
USB-Stick, FTDI-Kabel oder
eine Zweitanzeige.
5 RS232-An-
schluss
9-polig, für den Anschluss
an einen Drucker, PC oder
eine Zweitanzeige
6 Befestigungs-
buchse
Für den Anschluss einer
Diebstahlsicherung z. B.
eines Kensington-Lock
3.3 Konformitätsbewertete Geräte
Einige Einstellungen der konformitätsbewerteten Mo-
delle sind vor Änderungen durch den Bediener ge-
schützt, z. B. Extern Justieren oder das „Sicherheitsni-
veau“ im Menü „Wägen“. Diese Maßnahme dient dazu,
die Eignung der Geräte für den Einsatz im eichpflichti-
gen Verkehr sicherzustellen.
