Bedienungsanleitung Entris
®
II Advanced Line 63
Bedienkonzept
4 Bedienkonzept
4.1 Bedienanzeige
4
1 2 3
5

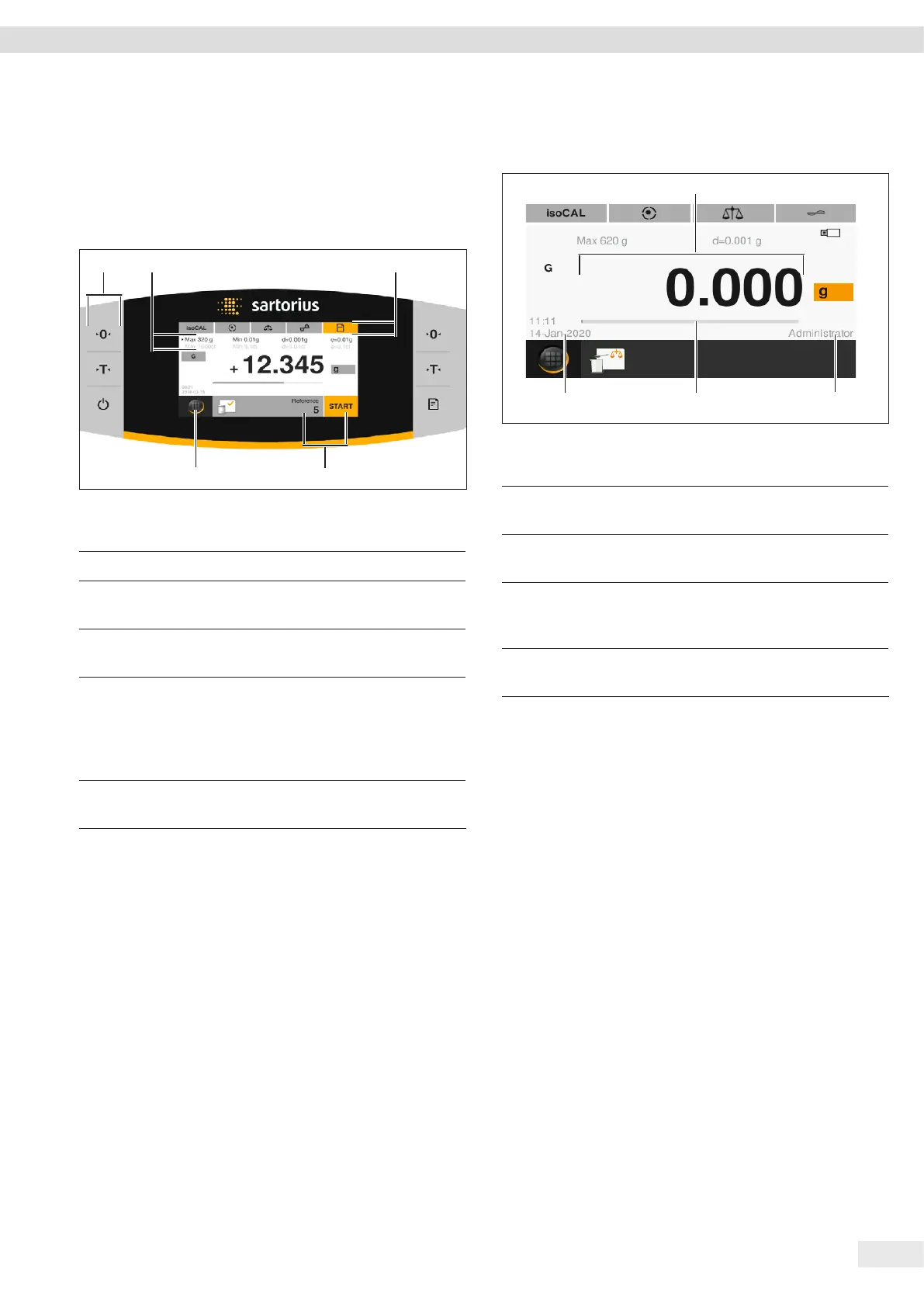

Abb. 3: Bedienanzeige (Beispiel)
Pos. Name Beschreibung
1 Bedienleiste
2 Metrologi-
sche Daten
3 Funktions-
leiste
4 Anwendungs
leiste
Zeigt die gewählte An-
wendung.
Dient als Zugang zu den
anwendungsspezifischen
Parametern.
5 Hauptmenü Zeigt die verfügbaren Menüs
und Anwendungen.
4.2 Anzeige Wägebereich
2
1
4 3
Abb. 4: Anzeige Wägebereich (Beispiel)
Pos. Name Beschreibung
1 Messwert Zeigt den aktuellen Messwert
an.
2 Benutzer Zeigt den angemeldeten Be-
nutzer an.
3 Bargraph Zeigt den Messwert als prozen-
tuale Auslastung des
Wägebereichs.
4 Uhrzeit /
Datum
