Bedienungsanleitung Entris
®
II Advanced Line 65
Bedienkonzept
4.5 Anzeige konformitätsbewertete
Geräte
2
1

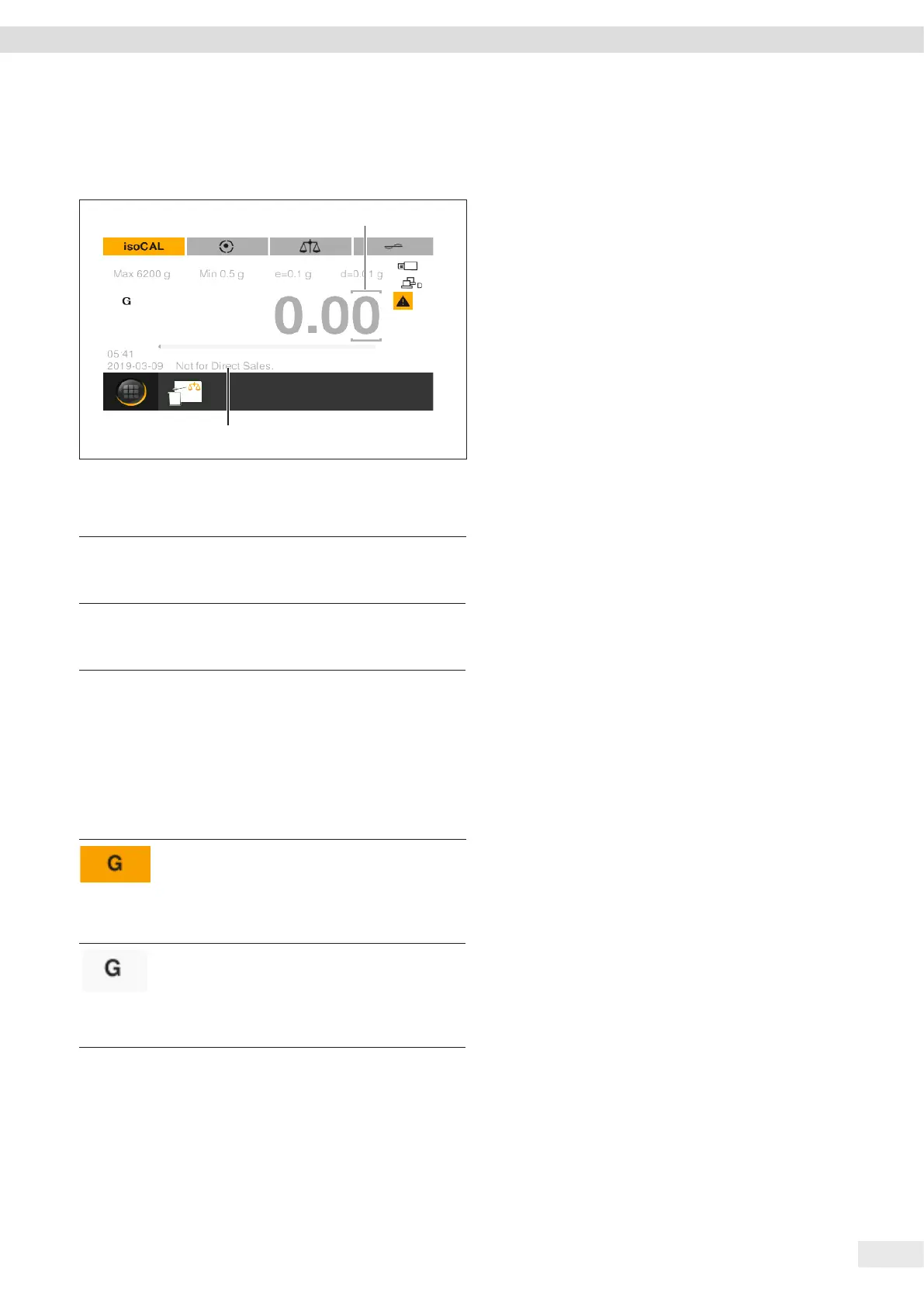

Abb. 7: Anzeige Wägebereich konformitätsbewertete Geräte (Bei-
spiel)
Pos. Name Beschreibung
1 Gekenn-
zeichnete
Stelle
Kennzeichnet die differenzier-
te Stelle.
2 Modellspezi-
fische Infor-
mation
Optionale Anzeige
4.6 Statusanzeige der Schaltflächen
Die Schaltflächen des Geräts können unterschiedliche
Status annehmen. Das Prinzip wird an folgendem Bei-
spiel erläutert:
Symbol Name Beschreibung
Aktive
Schaltfläche
Die Schaltfläche ist oran-
ge hinterlegt. Durch Tip-
pen der Schaltfläche
wird z. B. ein Menü ge-
öffnet.
Inaktive
Schaltfläche
Die Schaltfläche ist weiß
hinterlegt. Es kann keine
Aktion durchgeführt
werden, z. B. ein Einhei-
tenwechsel.
