Skytrak 8042 - Page 74

General Information and Specifications
2-62
31211015 6036, 6042, 8042, 10042, 10054

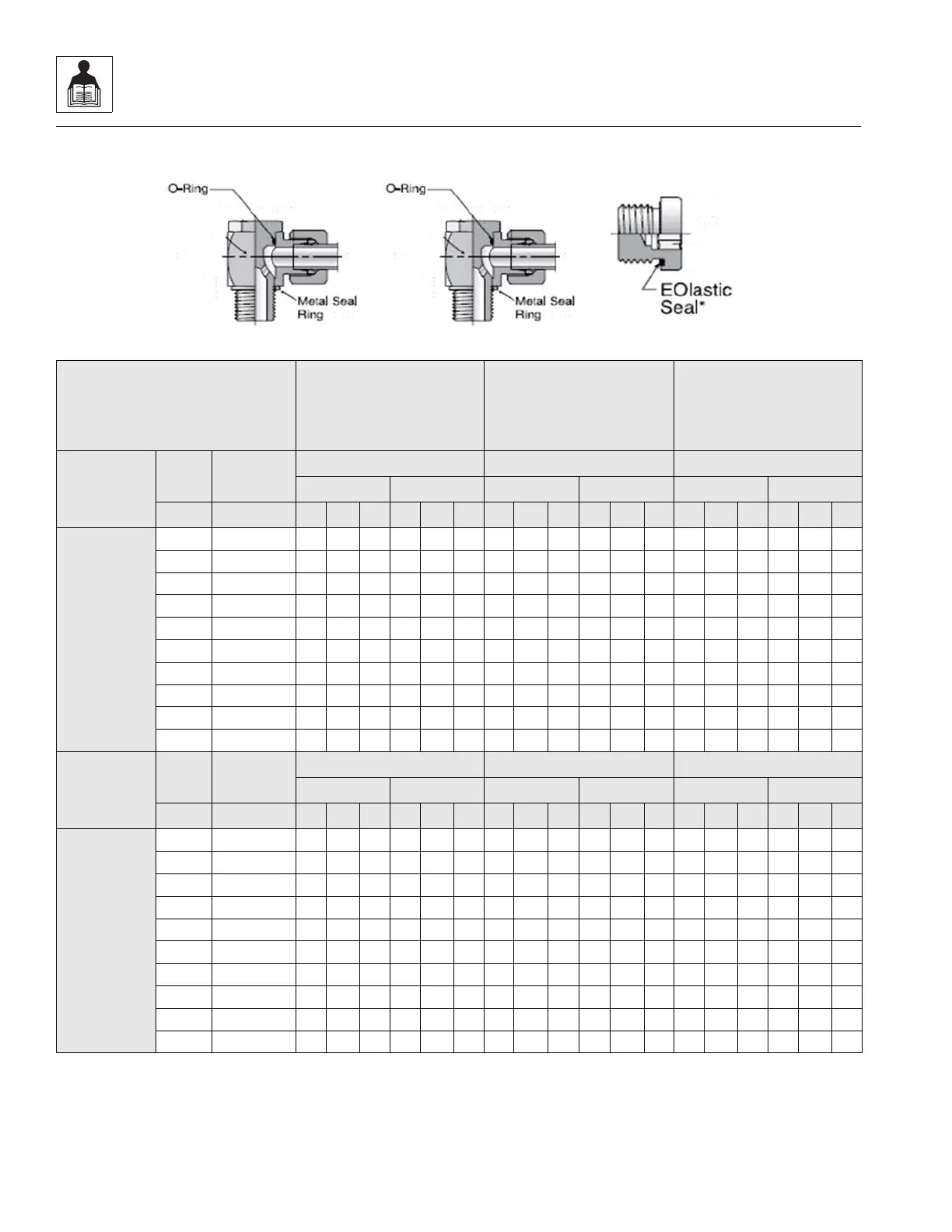

f. Metric Flat Face Port (MFF) S Series - Table 3 of 3
TYPE/FITTING
IDENTIFICATION
BANJO FITTINGS
WITH S SERIES DIN (MBTS)
OPPOSITE END
HIGH PRESSURE BANJO
FITTINGS
WITH S SERIES DIN (MBTS)
OPPOSITE END
FORM E (EOLASTIC
SEALING RING)
HOLLOW HEX PLUGS
Material
Thread
M Size
Connecting
Tube O.D
Torqu e To rque To rq ue
[Ft-Lb] [Nm] [Ft-Lb] [Nm] [Ft-Lb] [Nm]
(metric) (mm) Min Nom Max Min Nom Max Min Nom Max Min Nom Max Min Nom Max Min Nom Max
STEEL FITTINGS
WITH STEEL
MATING
COMPONENTS;
UN-LUBRICATED
THREADS
M10x1 6 26 28 29 35 38 39 33 35 36 45 47 49 -- -- -- -- -- --
M12x1.5 8 37 39 41 50 53 56 41 43 45 55 58 61 -- -- -- -- -- --
M14x1.5 10 444648606265596265808488-- -- -- -- -- --
M16x1.5 12 59 62 65 80 84 88 74 78 81 100 106 110 -- -- -- -- -- --
M18x1.5 15 81 85 89 110 115 121 92 97 101 125 132 137 59 62 65 80 84 88
M22x1.5 18 89 94 98 120 127 133 100 105 110 135 142 149 -- -- -- -- -- --
M27x2 22 100 105 110 135 142 149 236 248 260 320 336 353 -- -- -- -- -- --
M33x2 28 ------------266280293360380397------------
M42x2 35 ------------398418438540567594------------
M48x2 42 ------------516542568700735770------------
Material
Thread
M Size
Connecting
Tube O.D
Torqu e To rque To rq ue
[Ft-Lb] [Nm] [Ft-Lb] [Nm] [Ft-Lb] [Nm]
(metric) (mm) Min Nom Max Min Nom Max Min Nom Max Min Nom Max Min Nom Max Min Nom Max
ALUMINUM/
BRASS
FITTINGS OR
ALUMINUM/
BRASS
MATING
COMPONENTS;
UN-LUBRICATED
THREADS
M10x1 6 17 18 19 23 24 26 21 22 23 28 30 31 -- -- -- -- -- --
M12x1.5 8 24 26 27 33 35 37 27 28 29 37 38 39 -- -- -- -- -- --
M14x1.5 10 293031394142384042525457-- -- -- -- -- --
M16x1.5 12 384042525457485153656972-- -- -- -- -- --
M18x1.5 15 535658727679606366818589384042525457
M22x1.5 18 586164798387656972889498-- -- -- -- -- --
M27x2 22 65 69 72 88 94 98 153 161 169 207 218 229 -- -- -- -- -- --
M33x2 28 ------------173182190235247258------------
M42x2 35 ------------259272285351369386------------
M48x2 42 ------------335352369454477500------------
MAE9290
MAE9300
MAE9310
