Sony MVC-FD83 - Page 37

MVC-FD83/FD88
4-11 4-12
MVC-FD83/FD88
CAMERA SIGNAL PROCESS, CAMERA DSP, VIDEO DECODER, LENS MOTOR DRIVE, AUDIO INTERFACE, MEDIA CONTROL
FD CONTROL, MODE CONTROL, A/V OUT, AUDIO A/D D/A CONVERTER, DC/DC CONVERTER
FC-70

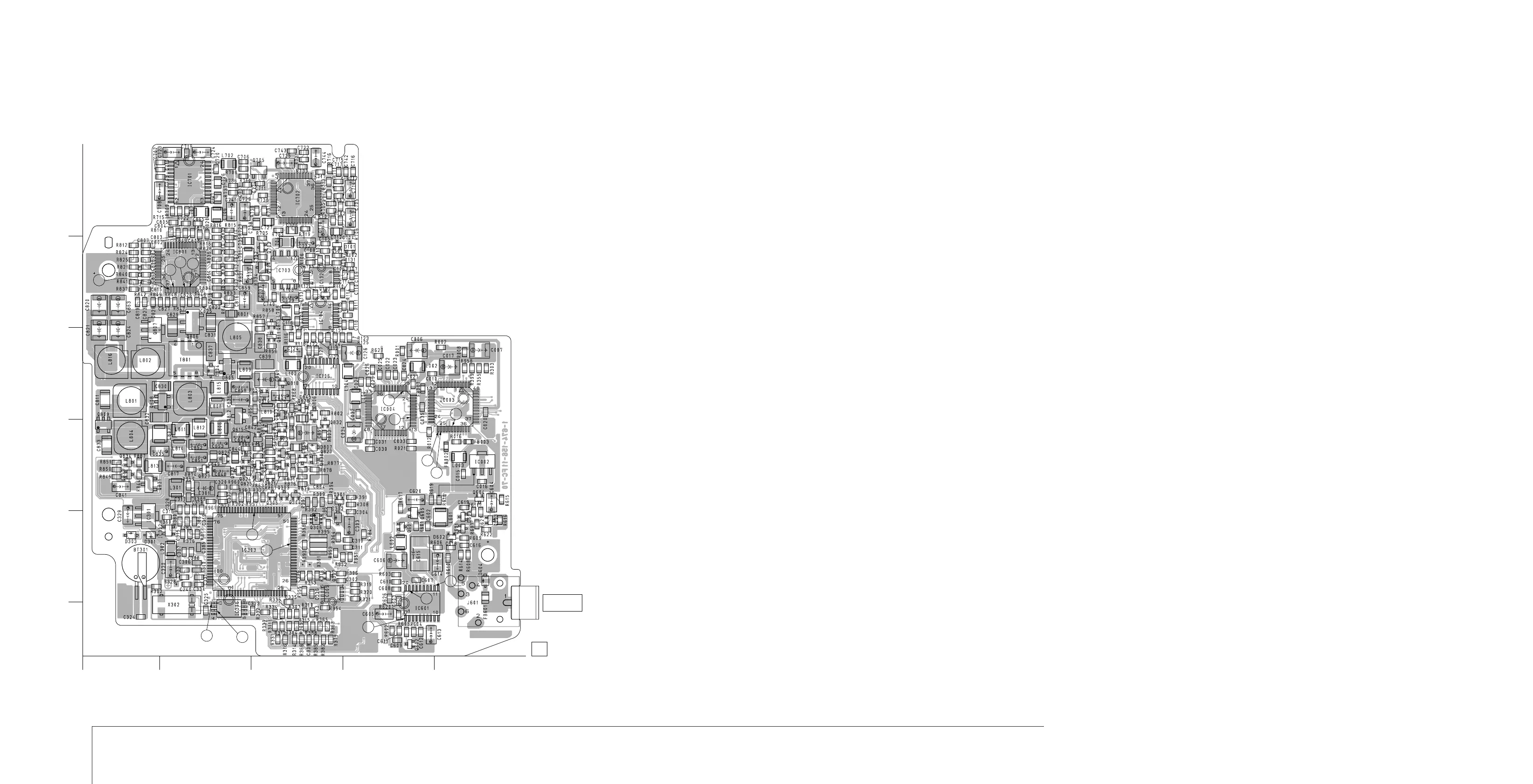

FC-70 BOARD (SIDE B)
BT301 E-1
C006 C-4
C007 C-5
C010 C-5
C015 D-5
C017 C-5
C020 C-5
C022 C-4
C023 C-4
C024 C-4
C025 C-4
C026 C-4
C027 C-4
C028 C-4
C029 C-4
C030 D-4
C031 D-4
C032 C-4
C033 D-4
C034 D-3
C035 C-4
C105 B-3
C106 B-3
C108 B-3
C109 B-4
C110 B-4
C114 B-4
C115 B-4
C118 B-4
C120 C-3
C121 C-3
C123 B-3
C124 C-3
C126 C-4
C127 C-3
C301 D-2
C302 E-4
C303 E-4
C305 E-2
C309 F-3
C310 E-4
C311 E-4
C320 D-2
C321 D-2
C322 D-2
C324 F-1
C325 F-2
C326 E-3
C328 D-2
C329 E-1
C330 E-2
C602 E-4
C603 E-4
C604 D-5
C605 F-4
C606 E-4
C607 E-4
C608 E-4
C609 F-4
C610 E-4
C611 F-4
C613 F-5
C614 E-5
C615 E-4
C620 D-4
C702 A-3
C703 B-3
C704 A-4
C705 A-4
C706 A-2
C708 A-2
C709 A-2
C710 A-2
C711 A-3
C712 A-3
C713 A-4
C714 A-4
C715 A-4
C716 A-4
C718 A-3
C719 A-2
C720 A-2
C721 A-2
C722 A-3
C723 A-2
C724 A-2
C725 A-3
C726 A-2
C727 A-3
C729 A-2
C732 B-3
C733 A-3
C734 A-3
C735 B-3
C736 A-3
C741 A-2
C742 A-4
C743 A-3
C744 A-3
C802 A-2
C803 A-2
C804 A-2
C805 A-2
C806 B-1
C808 B-2
C809 B-1
C810 B-2
C811 C-1
C814 B-2
C815 B-1
C816 B-2
C817 D-2
C818 B-2
C819 B-1
C820 B-1
C821 C-1
C822 B-2
C823 B-1
C824 C-1
C825 B-2
C826 B-2
C827 B-2
C828 B-1
C829 B-2
C830 C-2
C831 B-2
C832 C-2
C833 D-1
C834 D-2
C835 D-2
C836 C-2
C837 C-2
C838 C-3
C839 C-3
C840 C-3
C841 D-1
C842 D-3
C843 C-3
C844 D-2
C845 C-3
C846 D-3
C847 D-3
C848 D-2
C849 D-2
C850 D-3
C851 D-2
C852 D-2
C853 D-2
C858 C-2
C863 B-1
C864 D-3
C865 A-2
D101 B-4
D301 E-1
D302 E-4
D303 E-1
D601 E-5
D602 E-5
D603 E-5
D604 E-5
D804 C-2
D805 C-2
D806 C-3
D807 D-3
FB002 D-5
FB003 D-5
FB007 C-4
FB601 E-5
IC002 D-5
IC003 C-5
IC004 C-4
IC102 B-3
IC104 B-3
IC106 C-3
IC301 E-1
IC302 E-2
IC303 E-3
IC305 E-3
IC306 F-2
IC601 F-4
IC701 A-2
IC702 A-3
IC801 B-2
J601 E-5
L002 C-4
L003 D-5
L004 C-4
L102 C-3
L104 C-4
L302 E-2
L601 E-5
L602 E-4
L701 B-3
L702 A-2
L703 A-2
L704 B-3
L706 A-2
L801 C-1
L802 C-1
L803 C-2
L804 D-1
L805 C-2
L806 D-2
L807 D-2
L808 C-2
L809 C-2
L810 C-3
L811 D-2
L812 D-2
L813 D-1
L814 D-2
L815 C-2
L816 C-1
Q101 B-4
Q102 B-3
Q302 E-3
Q303 D-3
Q304 D-3
Q305 D-3
Q306 E-3
Q601 E-4
Q602 F-4
Q603 E-5
Q604 D-5
Q605 E-4
Q705 A-3
Q806 B-2
Q807 C-2
Q808 C-2
Q809 D-1
Q810 C-3
Q811 C-3
Q812 C-2
Q813 B-3
Q814 D-3
Q815 D-3
Q816 D-3
Q817 D-3
Q818 C-3
Q819 D-3
Q820 D-2
Q821 D-3
Q822 C-3
Q823 D-3
Q824 D-3
Q825 D-3
Q826 D-2
Q827 D-2
Q828 C-3
Q829 D-3
Q830 D-3
Q831 D-1
Q832 D-3
Q833 D-1
Q834 D-1
R001 C-4
R002 C-5
R008 C-5
R012 D-5
R016 D-5
R021 D-4
R102 B-4
R103 B-3
R104 B-4
R105 B-3
R106 B-3
R107 B-4
R108 B-3
R110 B-3
R111 B-4
R112 B-3
R113 B-3
R114 B-4
R115 B-4
R116 C-3
R118 C-3
R119 C-3
R123 C-4
R124 C-3
R125 C-4
R126 C-3
R127 C-3
R131 B-4
R301 D-2
R302 E-2
R303 C-5
R304 F-3
R305 F-3
R306 E-4
R307 F-3
R308 D-4
R310 F-3
R311 F-3
R312 F-3
R313 E-3
R314 F-3
R315 F-3
R316 F-3
R317 E-2
R318 E-3
R319 E-4
R320 E-4
R321 E-4
R322 D-3
R328 E-2
R331 F-3
R332 F-3
R333 F-3
R334 F-3
R335 F-3
R343 F-3
R355 C-5
R360 E-2
R363 F-3
R364 E-4
R365 F-3
R366 F-3
R376 E-2
R377 E-2
R379 F-3
R380 E-2
R382 F-3
R383 E-2
R384 E-4
R385 F-3
R386 E-2
R388 F-3
R389 D-2
R391 D-4
R393 E-3
R394 D-3
R395 E-3
R396 E-3
R397 D-3
R398 E-3
R399 C-5
R601 E-4
R602 F-4
R603 E-4
R604 F-4
R605 F-4
R606 E-5
R607 E-5
R608 E-5
R609 E-5
R610 E-5
R611 E-5
R614 E-5
R615 D-5
R616 E-5
R617 D-4
R618 D-5
R619 D-5
R621 E-5
R622 E-5
R626 E-4
R627 C-4
R702 A-4
R705 A-3
R706 A-4
R707 A-3
R709 A-2
R710 A-2
R711 A-4
R712 A-4
R713 A-3
R716 A-3
R717 A-3
R721 A-3
R722 A-2
R729 A-2
R730 A-3
R733 A-3
R736 A-2
R739 A-3
R801 B-2
R802 C-3
R803 D-3
R809 A-2
R810 A-2
R812 B-1
R814 B-2
R815 A-2
R816 A-2
R817 A-2
R818 B-2
R819 B-2
R820 A-2
R821 B-1
R824 B-1
R825 B-1
R826 B-1
R827 B-2
R828 B-2
R830 B-2
R831 B-2
R832 B-2
R833 B-2
R834 B-2
R835 B-2
R836 B-2
R837 B-1
R840 B-1
R841 B-1
R842 B-1
R843 B-2
R844 D-1
R845 D-1
R846 B-2
R847 B-2
R848 B-1
R849 B-2
R850 D-1
R851 D-1
R852 C-3
R853 C-3
R856 C-3
R857 B-3
R858 C-3
R860 D-3
R862 D-3
R863 D-3
R864 D-3
R865 D-3
R866 D-3
R867 D-3
R868 C-3
R869 D-3
R870 D-3
R871 D-3
R872 D-3
R873 D-3
R874 D-2
R875 C-3
R876 D-3
R877 D-3
R878 D-3
R879 D-3
R880 D-3
R881 D-3
R887 D-1
R951 E-4
R952 E-4
R953 E-3
R954 F-3
R955 E-3
R957 D-3
R958 C-5
R959 D-2
R960 D-2
R961 D-2
R962 D-2
R963 D-3
FC-70 BOARD (SIDE B)
A
B
C
D
E
F
05
1 2 3 4 5
1-674-156-
11
AUDIO(MONO)
VIDEO OUT
24
25
26
23
7
8
3
1
2
22
21
20
17
16
18
19
13
1
2
3
4
