DA-355
Bagpanel
Konsollens bagpanel har porte til tilslutning af 1488 HD-kameraet til visnings-
og optagelsesudstyr, som f.eks. videomonitorer og Strykers konsoller til
udstyrskontrol.
Se afsnittet “Produktbeskrivelse for at se de forskellige konsolmodeller, der fås.

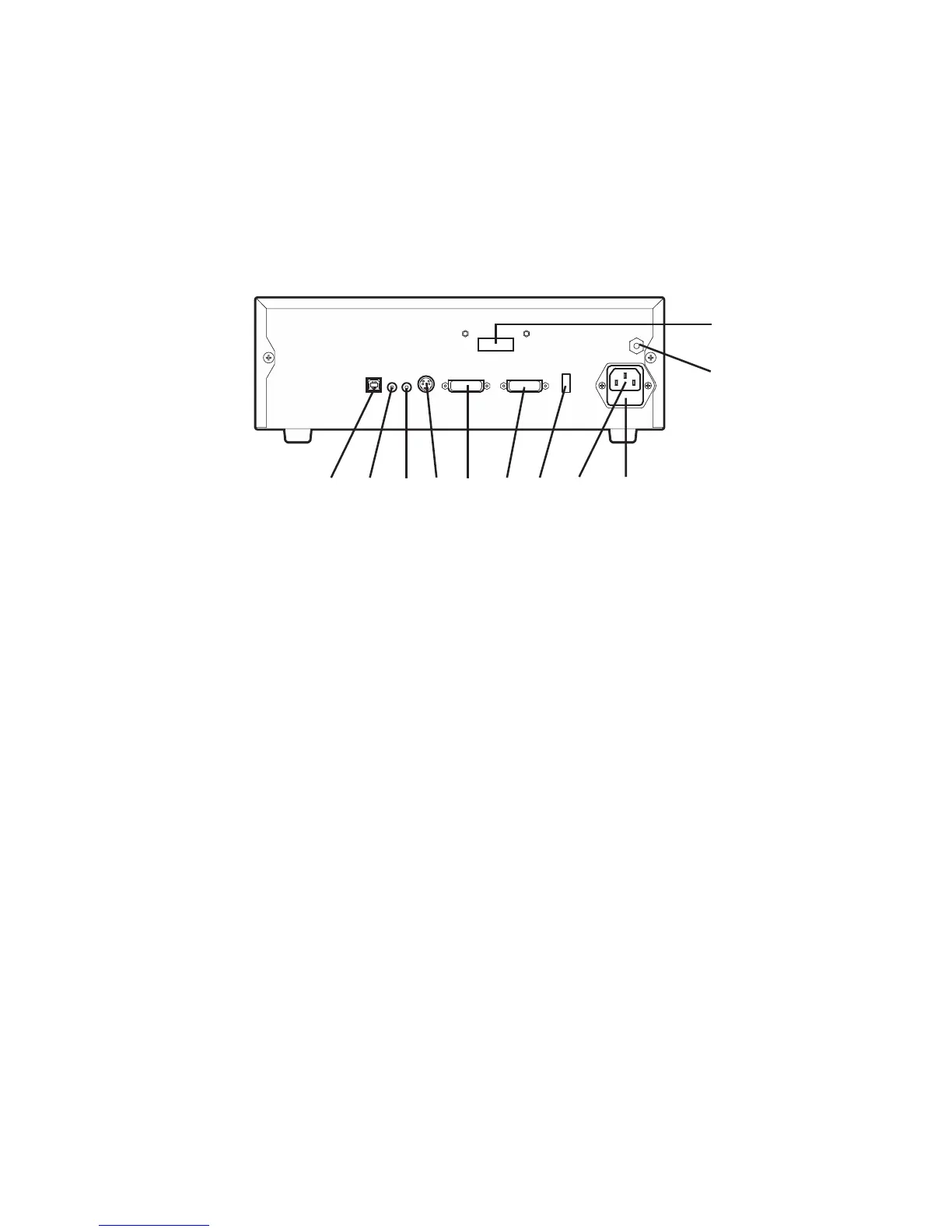

1488 HD 3-chip kamerakontrolenheden med DVI-berudgang (1488010001)
er vist nedenfor.
1 2 53 4 6 7 8 9
10
11
1. Udstyrskontrolport Kobles til en Stryker-konsol til udstyrskontrol
(som f.eks. SDC3 eller SIDNE®) for at muliggøre
stemmeaktivering og/eller grask kontrol
afdigitaliseringsbordet
2. Ekstern ud 1 Sluttes til en ernindgang til videoudstyr
3. Ekstern ud 2 Sluttes til en ernindgang til videoudstyr
4. S-video ud Analog videoudgang
5. DVI ud 1 Digital videoudgang
6. DVI ud 2 Digital videoudgang
7. Lyskildeport Kobles til Strykers L9000-lyskilde (0220210000)
8. Vekselstrømindgang Kobles til vekselstrømsforsyningsnettet med
en aftagelige netledning
9. Sikringspanel Indeholder to 1,6 A 250 V sikringer (træge, høj
brydeevne, 1500 A)
10. Ækvipotentielt
jordforbindelsesstik
Kobles til en potentialeudligningsleder. Det
resulterende medicinske elektriske system
skaloverholde alle gældende IEC 60601-1-krav.
11. Fiberudgange
(optiske)
DVI-udgang til tilslutning af Lucent-
konnektorbre (ekstraudstyr: 1488010001)
