Bakpanel

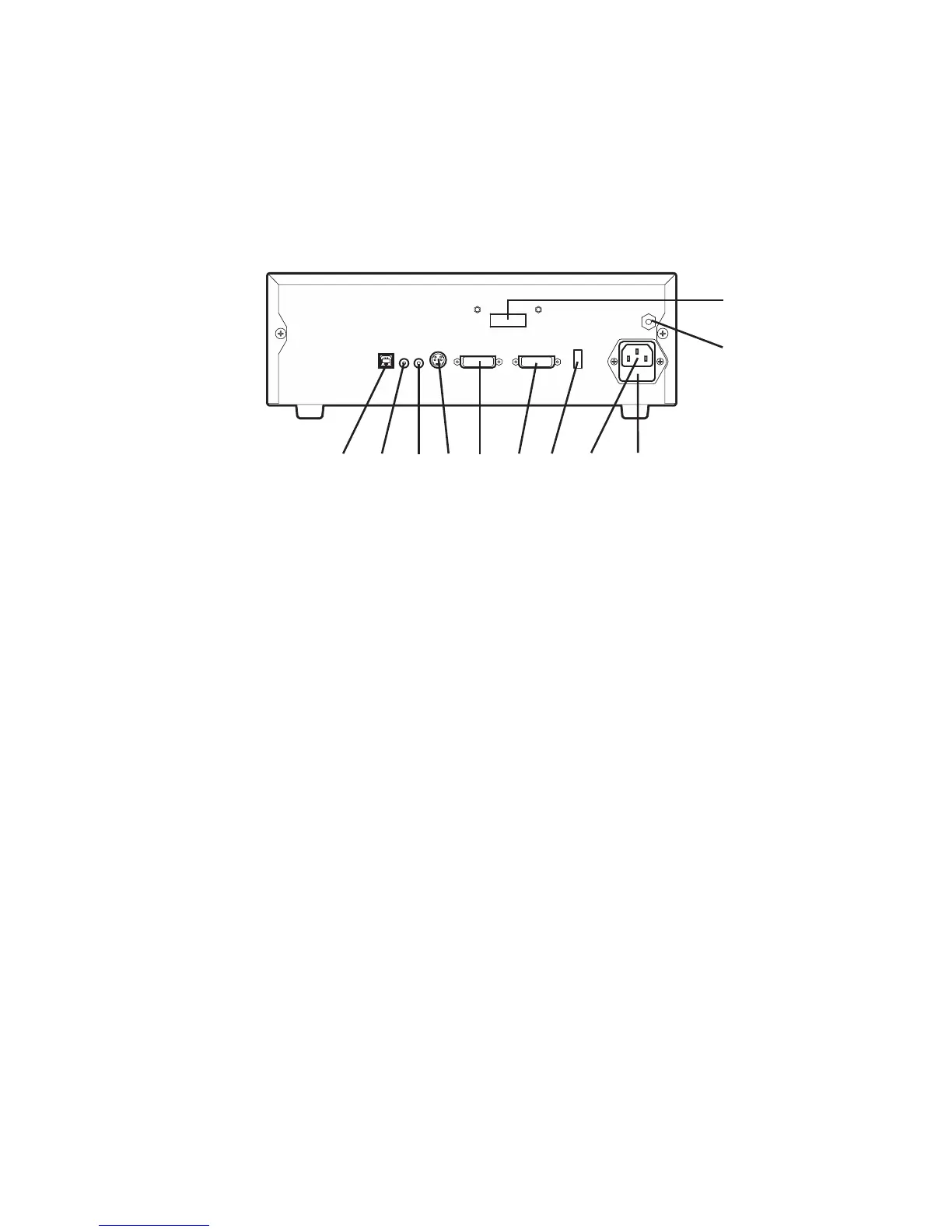

Konsollens bakpanel har porter for å koble 1488 HD-kameraet til visnings- og
opptaksutstyr, som videoskjermer og Stryker-enhetens kontrollkonsoller.
Se avsnittet “Produktbeskrivelse” for de forskjellige tilgjengelige
konsollmodellene. 1488 HD kamera med 3 brikker og kontrollenhet
medDVIberutgang (1488010001) vises under.
1 2 53 4 6 7 8 9
10
11
1. Enhetens
kontrollport
Kobles til Stryker-enhetens kontrollkonsoll
(som SDC3 eller SIDNE®) for å gi lyd og/eller
grakkskjermkontroll.
2. Fjern ut 1 Koples til en erninngang for videotilbehør
3. Fjern ut 2 Koples til en erninngang for videotilbehør
4. S-video ut Analog videoutgang
5. DVI ut 1 Digital videoutgang
6. DVI ut 2 Digital videoutgang
7. Lyskildeport Koples til Stryker L9000 lyskilde (0220210000)
8. AC-strøminngang Tilkopling til vekselstrøm (AC) med en atskilt
strømledning
9. Sikringspanel Inneholder to A-sikringer av typen 1,6 A, 250 V
(trege sikringer med høy kapasitet, 1500A)
10. Ekvipotensialjording Kobler til en potensiell ekvaliseringsleder.
Resulterende medisinske elektriske system
skal følge alle gjeldende IEC 60601-1 krav.
11. Fiberutganger
(optiske)
DVI utgang for kobling til Lucent kontaktbre
(valgfri: 1488010001)
