SV-102
Bakre panel

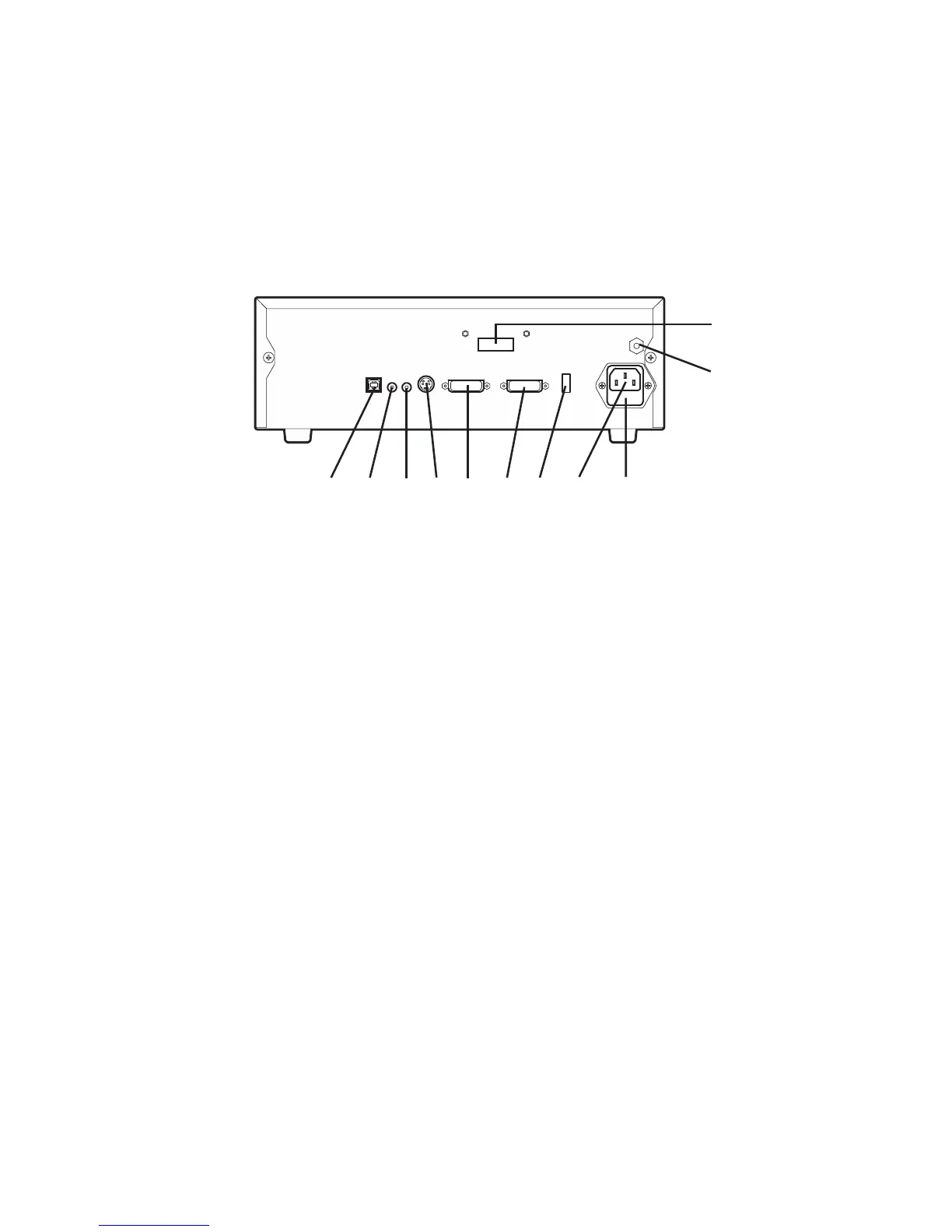

På konsolens bakre panel nns portar för anslutning av 1488 HD-kameran
till visnings- och inspelningsutrustning, t.ex. videomonitorer och Stryker-
enheters kontrollkonsoler.
Se avsnittet ”Produktbeskrivning” för de olika konsolmodeller som nns
tillgängliga. 1488 HD 3-Chip Kamerakontroll med DVI-berutgångar
(1488010001) visas nedan.
1 2 53 4 6 7 8 9
10
11
1. Port för
kontrollenhet
Ansluts till en Stryker-enhets kontrollkonsol
(såsom till SDC3 eller SIDNE®) för att
aktivera röststyrning och/eller styrning via
graskritplatta.
2. Fjärrutgång 1 Ansluts till en ärrvideoenhets ingång
3. Fjärrutgång 2 Ansluts till en ärrvideoenhets ingång
4. S-videoutgång Analog videoutgång
5. DVI-utgång 1 Digital videoutgång
6. DVI-utgång 2 Digital videoutgång
7. Port för ljuskälla Ansluts till Stryker L9000 Ljuskälla (0220210000)
8. Anslutning för
nätkabel
Ansluts till växelströmselnätet med separat
elnätskabel
9. Säkringspanel Innehåller två 1,6A 250V (tröga med hög
brytkapacitet 1500A) A-säkringar.
10. Jordanslutning för
potentialutjämning
Ansluts till en potentiell utjämningsledare.
Detresulterande medicinska elektriska systemet
ska följa alla tillämpliga krav i IEC 60601-1.
11. Fiberutsignal
(optisk)
DVI-utgång för anslutning till brer med Lucent-
kontakt (valfritt: 1488010001)
