Panneau arrière
Le panneau arrière de la console comporte les ports de connexion de la
caméra 1488HD à l’équipement de visualisation et d’enregistrement, tels que
des moniteurs vidéo et des contrôles d’appareil Stryker.

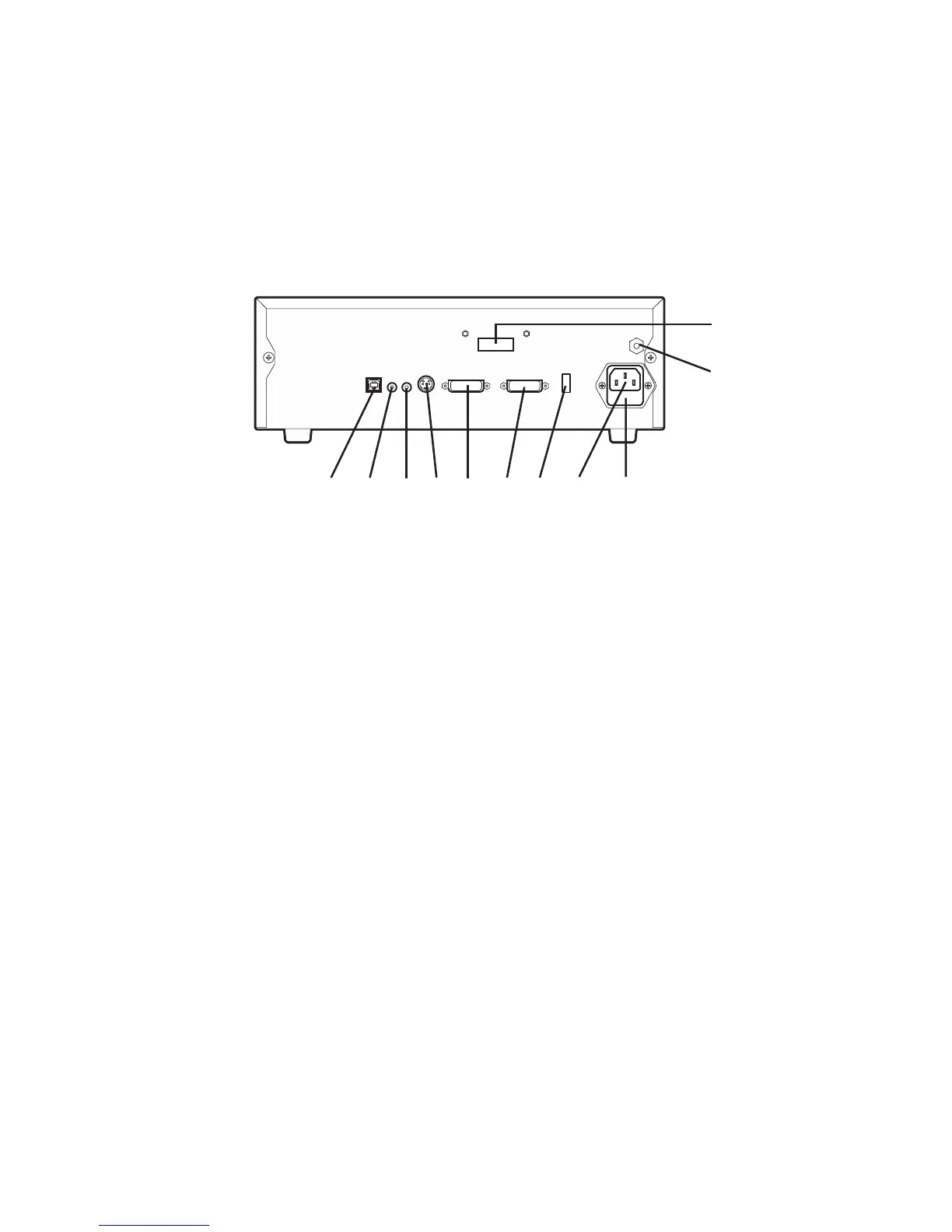

Consulter la section «Description du produit» pour les diérents modèles de
console disponibles. L’unité de contrôle de la caméra 1488 HD 3-Chip avec
sortie bre optique pour DVI (1488010001) est montrée ci-dessous.
1 2 53 4 6 7 8 9
10
11
1. Port de commande
de l’appareil
Se connecte à un contrôle d’appareil Stryker
(comme le SDC3 ou SIDNE®) an de permettre
les fonctions vocales et/ou le contrôle de la
tablette graphique
2. Sortie 1 distante Connecte une entrée distante d’accessoire vidéo
3. Sortie 2 distante Connecte une entrée distante d’accessoire vidéo
4. Sortie S-Video Sortie vidéo analogique
5. Sortie 1 DVI Sortie vidéo numérique
6. Sortie 2 DVI Sortie vidéo numérique
7. Port de source
delumière
Se connecte à la source de lumière L9000 Stryker
(0220210000)
8. Entrée
d’alimentation
secteur
Se connecte au secteur CA avec le cordon
d’alimentation amovible
9. Porte- fusible Contient deux fusibles A 1,6A 250V (fusion
lente, pouvoir de coupure élevé 1500A)
10. Prise
équipotentielle
demise à la terre
Se connecte à une barre d’équipotentialité.
Lesystème électrique médical qui en résulte
doit être conforme à toutes les exigences
IEC 60601-1 applicables.
11. Sorties sur bre
optique
Sorties DVI pour le raccordement des bres
optiques Lucent (en option: 1488010001)
