3
MOTIF XS6/MOTIF XS7/MOTIF XS8

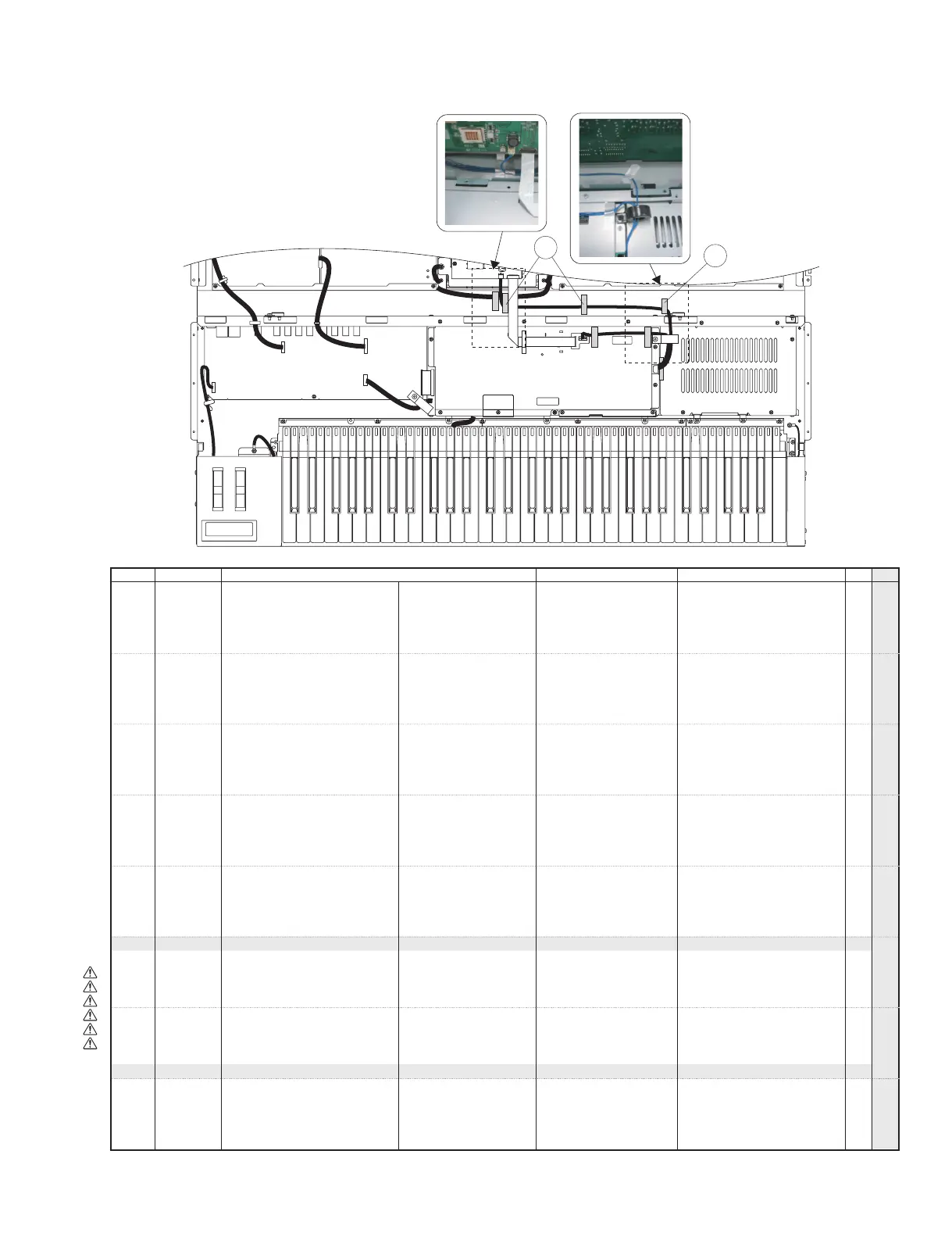

OVERALL ASSEMBLY
総組立
MOTIF XS6/XS7
--
Overall Assembly J
総組立 Ｊ
MOTIF XS6 J,E,B (WG97310)
--
Overall Assembly U
総組立 Ｕ
MOTIF XS6 U (WG97320)
--
Overall Assembly CHN
総組立 ＣＨＮ
MOTIF XS6 O (WG97330)
--
Overall Assembly J
総組立 Ｊ
MOTIF XS7 J,E,B (WG97340)
--
Overall Assembly U
総組立 Ｕ
MOTIF XS7 U (WG97350)
--
Overall Assembly CHN
総組立 ＣＨＮ
MOTIF XS7 O (WG97360)
10
--
Bottom Assembly
ボトムＡｓｓ'ｙ
MOTIF XS6 (WH03180)
10
--
Bottom Assembly
ボトムＡｓｓ'ｙ
MOTIF XS7 (WH03190)
20
--
Control Panel Assembly
コンパネＡｓｓ'ｙ
MOTIF XS6 (WG98150)
20
--
Control Panel Assembly
コンパネＡｓｓ'ｙ
MOTIF XS7 (WG98160)
25
--
Filament Tape 12X50m
フィラメントテープ
(2154500)
30
WE962000
Bind Head Tapping Screw-B 4.0X8 MFZN2B3
Ｂタイト＋ＢＩＮＤ
701
40
WE877800
Bind Head Tapping Screw-S 3.0X6 MFZN2B3
Ｓタイト＋ＢＩＮＤ
14
45
WE877900
Bind Head Tapping Screw-S 3.0X6 MFZN2W3
Ｓタイト＋ＢＩＮＤ
601
*
50
WJ426900
Side Panel R RIGHT
サイドパネルＲ塗装品
*
60
WJ427000
Side Panel L LEFT
サイドパネルＬ塗装品
70
--
Label
ラベル
U (V229410)
80
--
Label CCC AV
ラベル
O (WA65000)
150
WA458900
Slider Knob Black/White VOLUME
スライダーノブ
VOLUME 1-8 8 02
160
WA459000
Slider Knob Black/Red VOLUME
スライダーノブ
MASTER VOLUME 02
170
VT651700
Encoder Knob Black
エンコーダーツマミ
Data dial 02
*
180
WJ414900
Knob VR
ノブ プラ軸用
SELECTED PART/MULTI PART 8
CONTROL 1-8
190
CB825380
Push Button Black
プッシュボタン
POWER ON/OFF 03
ACCESSORIES
付属品
VT119800
AC Cord J 7A 125V 3P 2.5m
電源コード
J06
V6190600
AC Cord CSA UC-972-N01
電源コードＣＳＡ
U07
V6190700
AC Cord VDE EC-857-N01
電源コードＶＤＥ
E08
WE667300
AC Cord BS
電源コード
B09
WC901300
AC Cord Set CHN 3P 2.5m
電源コードセット
O10
VQ240200
Adaptor, AC Cord KPR-24
変換アダプター
J (3P
→
2P) 06
*
X8844A00
DVD-ROM
ＤＶＤ−ＲＯＭ
TOOL
工具
V6295700
Stay Service Tool
ステイ
05
25
40mm
40mm
25
• Top view
（上から見た図）
REF NO.
PART NO.
DESCRIPTION
部品名
REMARKS
QTY
RANK
*
: New Parts RANK: Japan only
To Next Page
