Yamaha Motif XS Series User Manual

15
MOTIF XS6/MOTIF XS7/MOTIF XS8
CONTROL PANEL ASSEMBLY
コンパネＡｓｓ'ｙ
MOTIF XS6/XS7/XS8
--
Control Panel Assembly
コンパネＡｓｓ'ｙ
MOTIF XS6 (WG98150)
--
Control Panel Assembly
コンパネＡｓｓ'ｙ
MOTIF XS7 (WG98160)
--
Control Panel Assembly
コンパネＡｓｓ'ｙ
MOTIF XS8 (WG42700)
*
10
WG981300
Control Panel
コンパネ印刷品
MOTIF XS6
*
10
WG981400
Control Panel
コンパネ印刷品
MOTIF XS7
*
10
WG982800
Control Panel
コンパネ印刷品
MOTIF XS8
*
20
WH011000
Circuit Board PNA
ＰＮＡシート
*
30
WG977800
Circuit Board PNB-PN (PNB)
ＰＮＢ−ＰＮシート
40
WE936300
Bind Head Tapping Screw-B 3.0X6 MFZN2W3
Ｂタイト＋ＢＩＮＤ
801
50
--
Support Angle
サポートアングル
MOTIF XS6/XS7 (WH11110)
50
--
Support Angle 1.0 Z
サポートアングル
MOTIF XS8 (WG90910)
52
WE774300
Bind Head Tapping Screw-B 3.0X8 MFZN2W3
Ｂタイト＋ＢＩＮＤ
201
55
--
Felt Black 150X10.0
フェルト
MOTIF XS6/XS7 (WH12720)
60
--
PCB Angle 1 1.0 L
ＰＣＢアングル１
(WG83450) 2
70
WE936300
Bind Head Tapping Screw-B 3.0X6 MFZN2W3
Ｂタイト＋ＢＩＮＤ
401
*
80
WH011200
Circuit Board PNC
ＰＮＣシート
90
WE936300
Bind Head Tapping Screw-B 3.0X6 MFZN2W3
Ｂタイト＋ＢＩＮＤ
601
100
--
PCB Angle 1 1.0 L
ＰＣＢアングル１
(WG83450) 2
110
WE936300
Bind Head Tapping Screw-B 3.0X6 MFZN2W3
Ｂタイト＋ＢＩＮＤ
401
120
--
Display Assembly
ディスプレイＡｓｓ'ｙ
(WG52390)
130
WE774300
Bind Head Tapping Screw-B 3.0X8 MFZN2W3
Ｂタイト＋ＢＩＮＤ
601
140
--
Connector Assembly ANS XH 8P
ＡＮＳ束線
(WG98370)
140
--
Connector Assembly ANS XH 8P
ＡＮＳ束線
(WG98371)
150
--
Connector Assembly EBUS KRD 11P
ＥＢＵＳ束線
(WG98340)
*
160
V7032800
Felt Black 1228X15.5
フェルト
MOTIF XS8
170
--
Cord Holder BK-1
インシュロックタイ
(CB06925)
180
--
Band RSG-100
リユースバンド
(V474980)
190
--
Filament Tape 12X50m
フィラメントテープ
(2154500)
305
--
Filament Tape 12X50m
フィラメントテープ
MOTIF XS8 (2154500)
400
--
Shield Plate JA
シールド板ＪＡ
MOTIF XS6/XS7 (WE13790)
410
WE936300
Bind Head Tapping Screw-B 3.0X6 MFZN2W3
Ｂタイト＋ＢＩＮＤ
MOTIF XS6/XS7 3 01
410
WE936300
Bind Head Tapping Screw-B 3.0X6 MFZN2W3
Ｂタイト＋ＢＩＮＤ
MOTIF XS8 2 01
420
--
EMC Cover
ＥＭＣカバー銅テープ付き
(WJ88600)
430
--
EMC Angle 1.6 Z
ＥＭＣアングル
MOTIF XS8 (WJ64350)
440
--
Gasket 140 1-7 UL-V0
ガスケット
MOTIF XS8 (WJ95140) 2
460
--
Filament Tape 12X50m
フィラメントテープ
(2154500)
--
Display Assembly
ディスプレイＡｓｓ'ｙ
(WG52390)
*
D10
WG527300
Display Panel
ディスプレイパネル
*
D20
WG540500
LCD Cover
ＬＣＤカバー
*
D30
WH000000
LCD KCG057QV1DB-G88
液晶ディスプレイ
*
D35
WH174100
FFC Cable 20P-85 (LCD)
ＦＦＣケーブル
D40
--
Display Angle 1
ディスプレイアングル
(WG54900)
D45
--
Filament Tape 12X50m
フィラメントテープ
(2154500)
D50
WE774200
Bind Head Tapping Screw-B 3.0X10 MFZN2W3
Ｂタイト＋ＢＩＮＤ
01
D60
WE774300
Bind Head Tapping Screw-B 3.0X8 MFZN2W3
Ｂタイト＋ＢＩＮＤ
401
*
D70
WH046400
Circuit Board PNB-BLG (PNB)
ＰＮＢ−ＢＬＧシート
D80
WE774300
Bind Head Tapping Screw-B 3.0X8 MFZN2W3
Ｂタイト＋ＢＩＮＤ
01
*
D90
WG978100
Circuit Board JKAN-LC
ＪＫＡＮ−ＬＣシート
D100
WE774300
Bind Head Tapping Screw-B 3.0X8 MFZN2W3
Ｂタイト＋ＢＩＮＤ
201
D120
--
LCD Label
ＬＣＤラベル
(V218020)
*
D130
WJ702200
FFC Cable 30P-183 (LC)
ＦＦＣケーブル
D140
--
GND Wire LCD 1P L=40mm
ＬＣＤＧＮＤ線材
(WJ83800) 4
D160
--
Sponge E-4388
スポンジ
(WK72490) 3

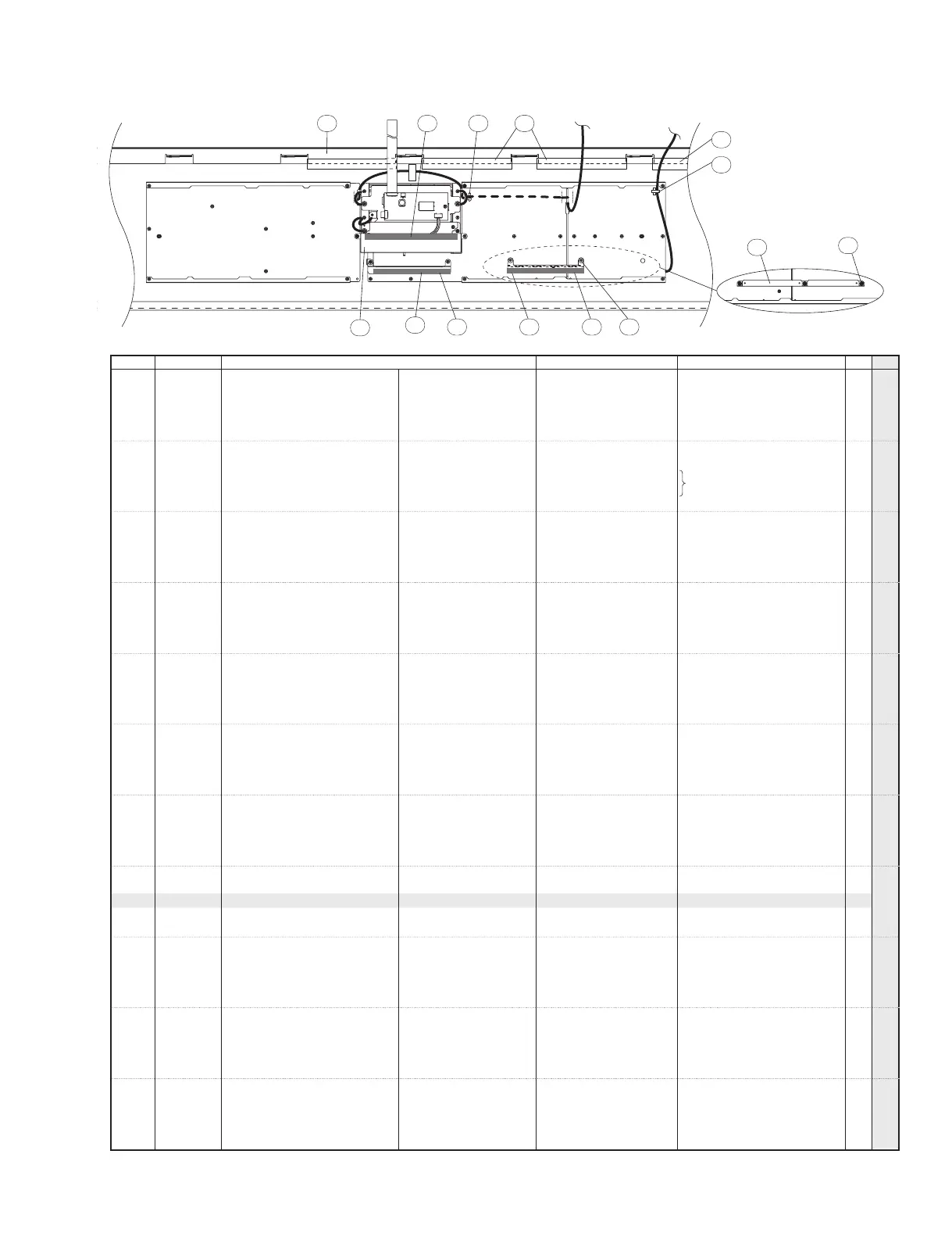

• Bottom view
（下から見た図）
420
55
440 430 440 410
410
400
(XS6/XS7)
305
XS8 only
305
XS8 only
180
170460
XS8 only
(XS6/XS7)
(XS8)
(XS8)
305
REF NO.
PART NO.
DESCRIPTION
部品名
REMARKS
QTY RANK
*
: New Parts RANK: Japan only
