MOTIF XS6/MOTIF XS7/MOTIF XS8
36

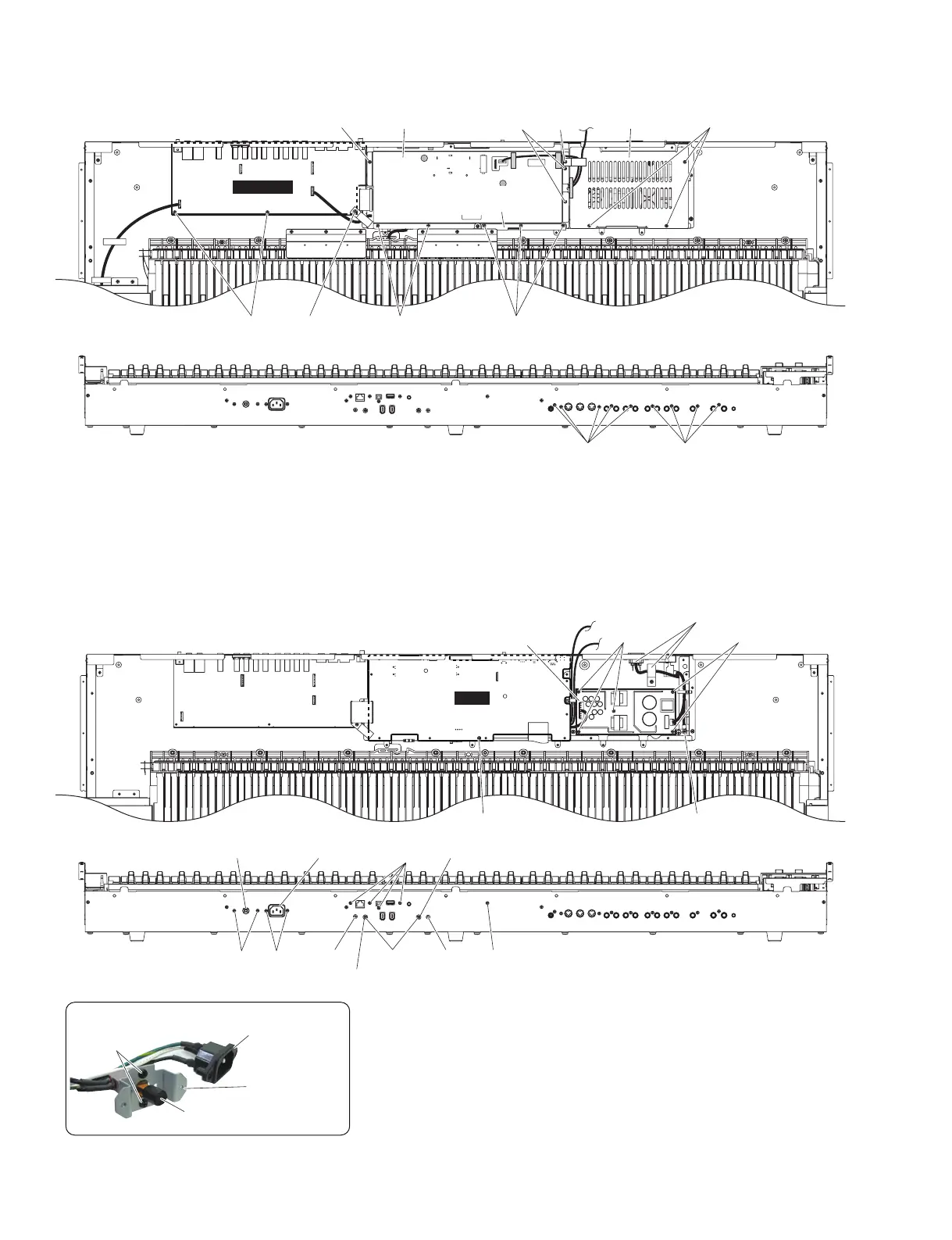

<Top view>
<Rear view>
JKAN-JA
[280] [485] [260A] [260A]
[290A]
[260A] [260A]
DM cover
（DMカバー）
Earth plate B
（アースプレートB）
PS guard
（PSガード）
[198] [195]
[290A]
DM
<Top view>
[260B] [191]
[125]
（電源ユニット）
Power supply unit
[125]
[180A] [185A]
（ACIN束線）
AC IN connector assembly
（ACインレット）
AC-IN connector
（ブッシュ）
Bushing
Bushing
（ブッシュ）
（ACインレット）
AC-IN connector
（電源スイッチ）
Power switch
（電源スイッチ）
Power switch
[170]
（PSWアングル）
Holder
[220A][540] [540]
[253A]
[253A]
<Rear view>
• AC IN connector assembly（ACIN束線）
Fig.5( 図 5)
[195]: BindHeadTappingScrew-B（B タイト＋ BIND）3.0X6MFZN2W3(WE936300)
[198]: CupScrew-B（B タイト＋ CUP）3.0X8MFZN2W3(WK386600)
[260A]:BindHeadTappingScrew-B（B タイト＋ BIND）3.0X6MFZN2W3(WE936300)
[280]: BindHeadTappingScrew-B（B タイト＋ BIND）3.0X6MFZN2W3(WE936300)
[290A]:BindHeadTappingScrew-B（B タイト＋ BIND）3.0X10MFZN2B3(WE972200)
[485]: CupScrew-B（B タイト＋ CUP）3.0X8MFZN2W3(WK386600)
Fig.6( 図 6)
[125]: BindHeadTappingScrew-B（B タイト＋ BIND）3.0X6MFZN2W3(WE936300)
[170]: BindHeadScrew（小ネジ＋ BIND）3.0X6MFZN2B3(WE878300)
[180A]:BindHeadTappingScrew-B（B タイト＋ BIND）3.0X10MFZN2B3(WE972200)
[185A]:BindHeadTappingScrew-B（B タイト＋ BIND）3.0X10MFZN2B3(WE972200)
[191]: BindHeadTappingScrew-S（S タイト＋ BIND）4.0X8MFZN2W3(WE941800)
[220A]:BindHeadScrew（小ネジ＋ BIND）3.0X6MFZN2B3(WE878300)
[253A]:BindHeadScrew（小ネジ＋ BIND）3.0X6MFZN2B3(WE878300)
[260B]:BindHeadTappingScrew-B（B タイト＋ BIND）3.0X6MFZN2W3(WE936300)
[540]: BindHeadScrew（小ネジ＋ BIND）4.0X6MFZN2B3(WE878400)

Yamaha Motif XS Series Specifications

General

Type	Workstation Synthesizer
Sound Engine	AWM2 with Expanded Articulation
Polyphony	128 notes
Wave ROM	355MB (when converted to 16-bit linear format)
Arpeggiator	6, 000 types
Effects	Reverb, chorus, part EQ
Sequencer	16-track sequencer, 130, 000 notes
Display	320 x 240 dot backlit LCD
Connectivity	USB, MIDI In/Out/Thru
Storage	USB storage device support
Keyboard	88-key (Motif XS8), 76-key (Motif XS7), 61-key (Motif XS6)
Number of Voices	1, 024 normal voices + 64 drum kits
