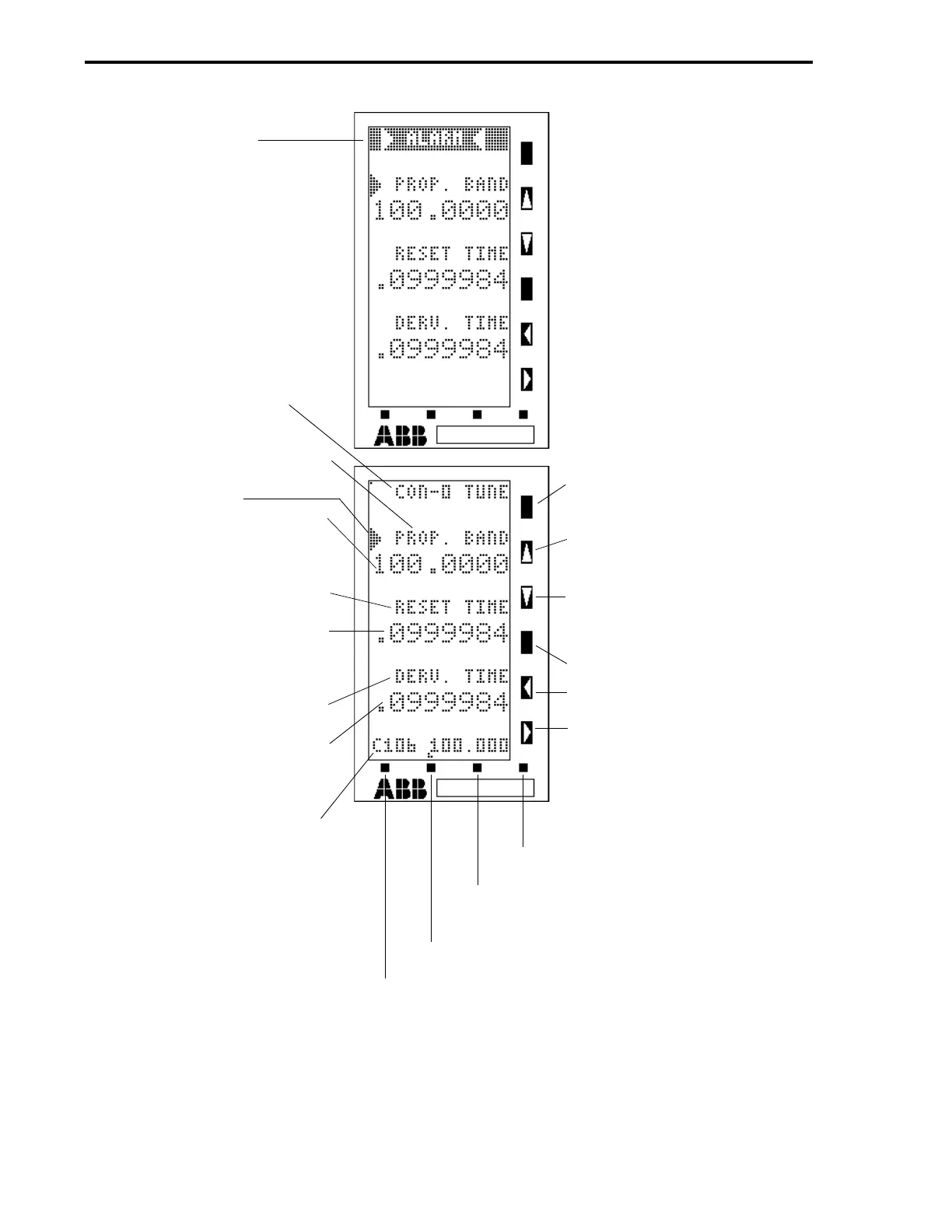

Figure 4-11. Displays 13 to 20 - Parameter Module Displays
HORN OVERLAY
(CONTENTS OF A009 ARE
’wALARMx’, L065 = 1, AND
L063 = 0 TO ALLOW CON-
TENTS OF A009 TO BE
SUPERIMPOSED OVER
DISPLAY. IF ’ALARM’ IS
ENTERED IN A009 WITHOUT
THE ’w’ AND ’x’, THEN
BRACKET POINTS DO NOT
APPEAR IN OVERLAY.)
PARAMETER MODULE 0
TITLE (A010)
POINT 1 NAME (A011 = PROP.
BAND)
LEGEND POINTER
POINT 1 VALUE (F084 = C106
WHICH CONTAINS THE
PROP. BAND VALUE)
POINT 2 NAME (A012 = RESET
TIME)
POINT 2 VALUE (F085 = C107
WHICH CONTAINS THE
RESET TIME VALUE)
POINT 3 NAME (A013 = DERV.
TIME)
POINT 3 VALUE (F086 = C108
WHICH CONTAINS THE
DERV. TIME VALUE)
EDIT LINE SHOWING PROP.
BAND VALUE TO BE
ALTERED.
*PB = PUSH BUTTON
NOTE: MODIFY DISABLE
(E.G., L312 FOR PARAMETER
MODULE 0) MUST BE A 0 TO
PERMIT POINT VALUE
ALTERATION IN
OPERATOR/CONTROL
MODE. IF MODIFY DISABLE IS
SET (E.G., L312 FOR PARAME-
TER MODULE 0 = 1), THEN
THE POINTER DOES NOT AP-
PEAR ON THE DISPLAY AND
THE EDIT LINE CANNOT BE IN-
VOKED TO ALTER THE VALUE
SELECTED WITH THE
POINTER.
R/L = NOT APPLICABLE
LEGEND POINTER UP MOTION
PB*
(EDIT LINE UP CHARACTER
SELECT)
LEGEND POINTER DOWN
MOTION PB (EDIT LINE
DOWN CHARACTER
SELECT)
A/M = NOT APPLICABLE
(EDIT LINE SHIFT LEFT
CURSOR CONTROL PB)
(EDIT LINE SHIFT RIGHT
CURSOR CONTROL PB)
MODE - ALARM RESET
F3 - INVOKES EDIT LINE AND IS THE
ENTER PUSH BUTTON
F2 - PAGE IN LIST OR PAGE FORWARD
F1 - JUMP TO NEXT DISPLAY GROUP, PAGE
BACK, OR ABANDON THE EDIT OPERATION
(IF EDIT LINE IS DISPLAYED)
