P7280/P7270I/P7280 Refresh/P7270I Refresh
Condential 2-24

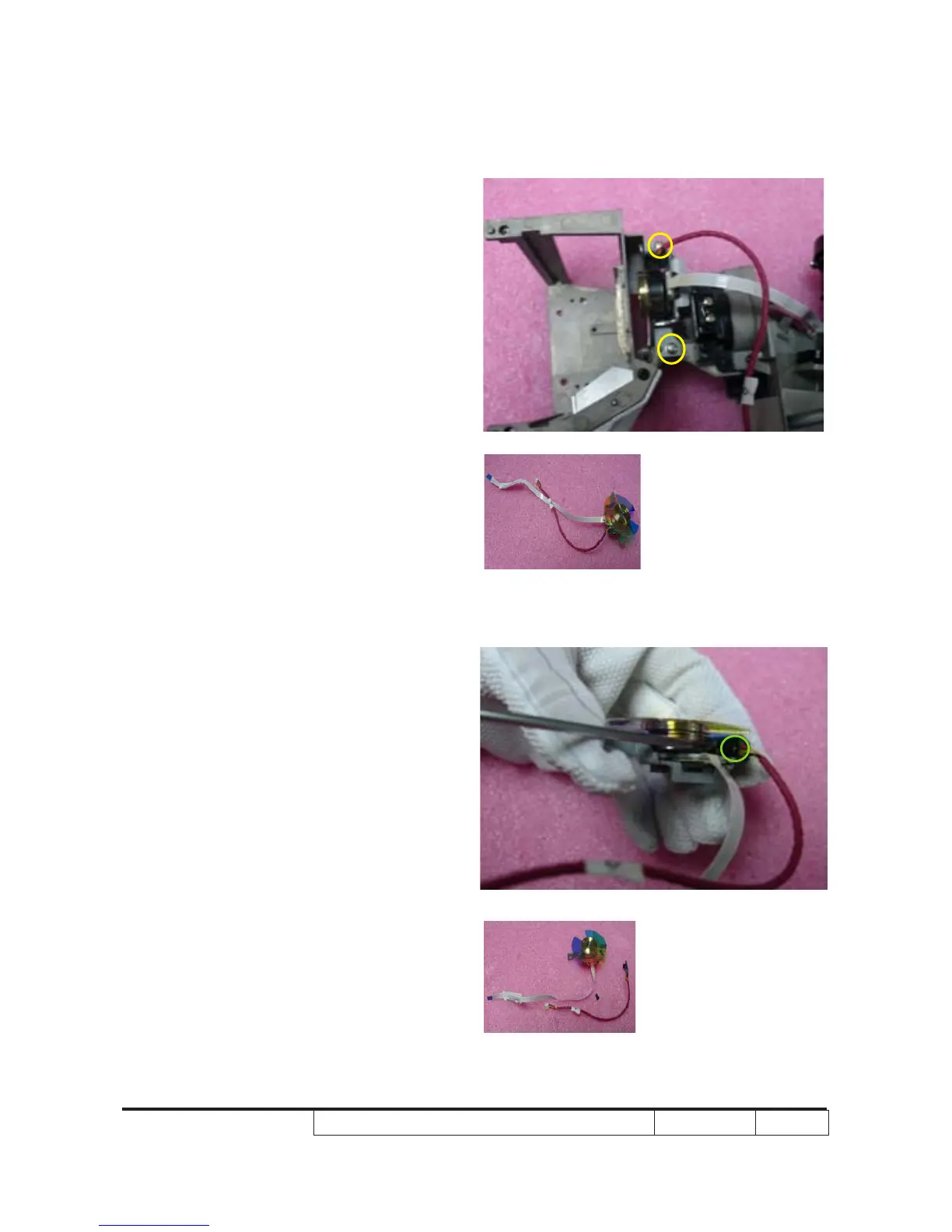

2-16 Disassemble Color
Wheel Module
1. Unscrew 2 screws (as yellow circle)
2. Disassemble the Color Wheel Module
3. Unscrew 1 screw (as green circle)
4. Disassemble the Photo Sensor Board
