SECTION 9 – APPENDIX
UL EX3470 ULC EX3470
2014-SEP-01 REV. 11 PAGE 9-9
R-102 Restaurant Fire Suppression Manual

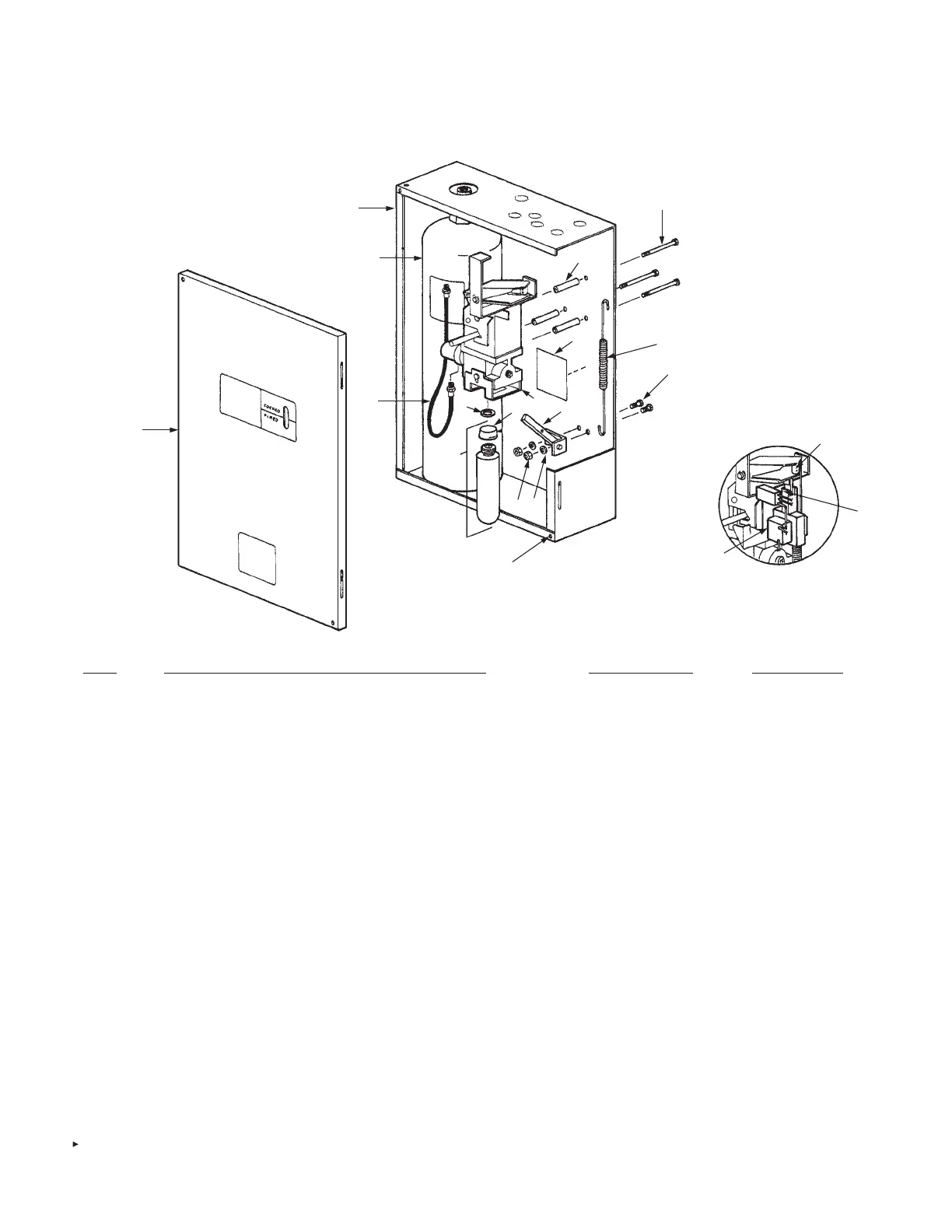

AUTOMAN REGULATED RELEASE ASSEMBLY
5
7
21
8
9
6
2
13
17
10
18
1
14 (ORDERED
SEPARATELY)
15
11
16
000373
19, 20
3
4
12
Figure Mechanical Electrical
No. Description Part No. Part No.
– Regulated Release Shipping Assembly 429853 429856
1 Mounting Box 419293 419293
2 Basic Release w/Regulator 79140 –
Basic Release w/Solenoid, Switch, and Regulator – 79288
3 Self-Tapping Screw 71342 71342
4 Spacer 76555 76555
5 Tension Spring 79094 79094
6 Lever and Bracket Assembly 79300 79300
7 Machine Screw 14973 14973
8 Lockwasher 7310 7310
9 Hex Nut 14732 14732
10 Caution Label 57652 57652
11 Gasket 181 181
12 Expellant Gas Cartridge Assembly
LT-30-R/101-20 (Ordered Separately) 423435 / 423441 423435 / 423441
Double Tank/101-30 (Ordered Separately) 423493 / 423443 423443 / 423443
13 Safety Shipping Cap 77251 77251
14 Tank Assembly 1.5/3 Gal. (Ordered Separately) 429864 / 429862 429864 / 429862
15 Hose Assembly 79007 79007
16 Enclosure Cover (Includes Label) 423744 423744
17 Solenoid Assembly – 423575
18 Electric Snap-Action Switch – 423878
19 Cover Screw 15362 15362
20 Speed Nut 423479 423479
21 Set Screw (25 Pack) 439517 439517
