Instruction Manual w VERTICUS 5 Compressor Units
A-12
15
22
12
21
3
1
2
4
7
10
8
9
6
5
16
11
20
18
17
13
19
14

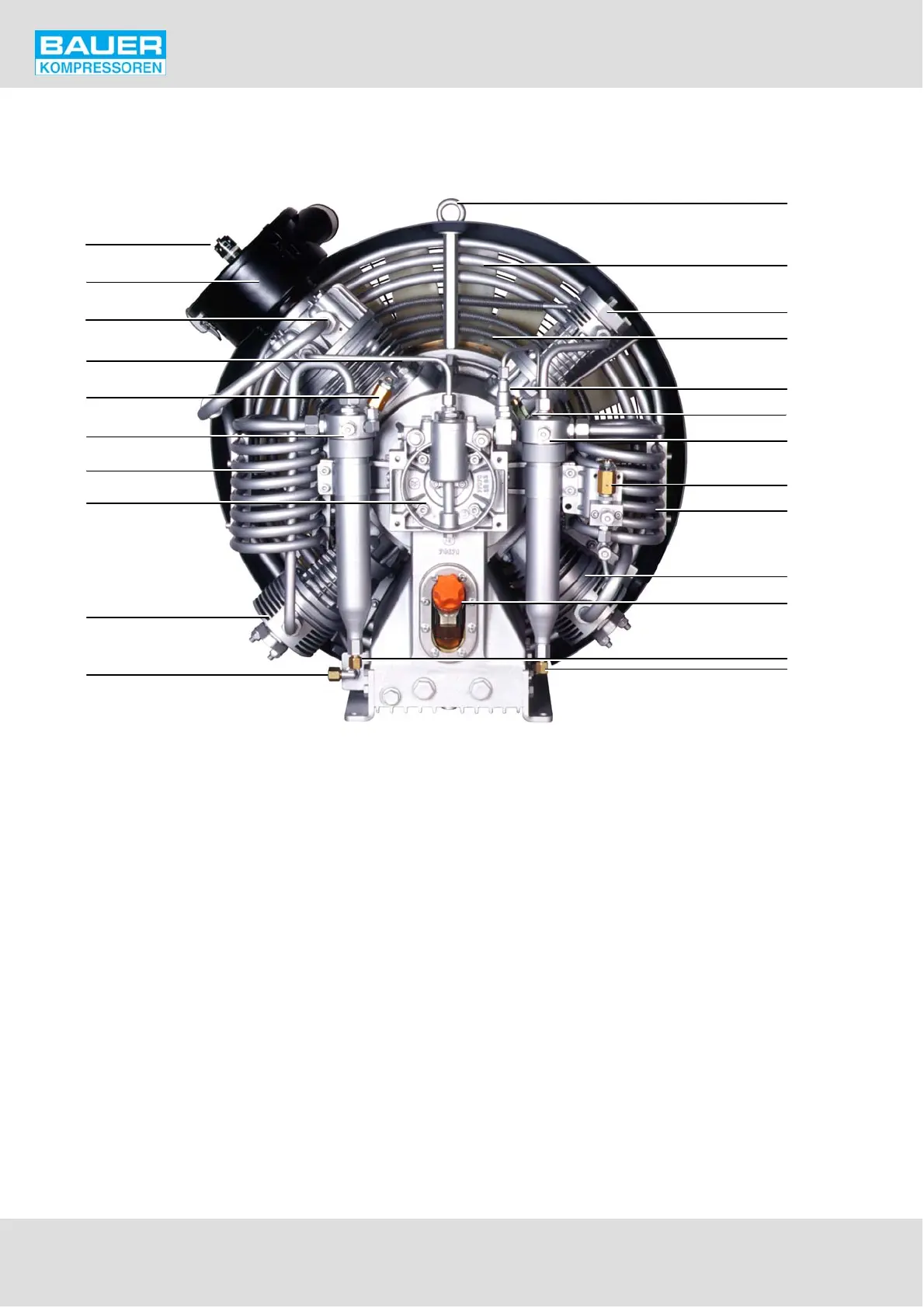

Fig. 9 Compressor blocks IK15.1, IK15.11, front view
1 Service indicator
2 Intake filter
3 Crankcase vent feedback line
4 Cylinder, 1st stage
5 Intermediate pressure safety valve, 2nd/3rd stage
6 Intermediate separator, 2nd stage
7 Inter-cooler, 2nd/3rd stage
8 Oil pump housing
9 Cylinder 3rd stage
10 Compressed air outlet
11 Lifting eyebolt
12 Inter-cooler 1st stage
13 Cylinder, 4th stage
14 After-cooler 4th stage
15 Oil pressure regulating valve
16 Intermediate pressure safety valve, 3rd/4th stage
17 Intermediate separator, 3rd stage
18 Intermediate pressure safety valve 1st/2nd stage
19 Inter-cooler 3rd/4th stage
20 Cylinder 2nd stage
21 Oil filler with sight glass
22 Condensate outlet
