Beissbarth MT 788 - 7 Uso; Pannello DI Comando;Pannello DI Visualizzazione; Tasti DI Comando; Programmi DI Equilibratura

|
102 | MT 788 | Usoit
932 655 638 2014-02-14| Beissbarth GmbH

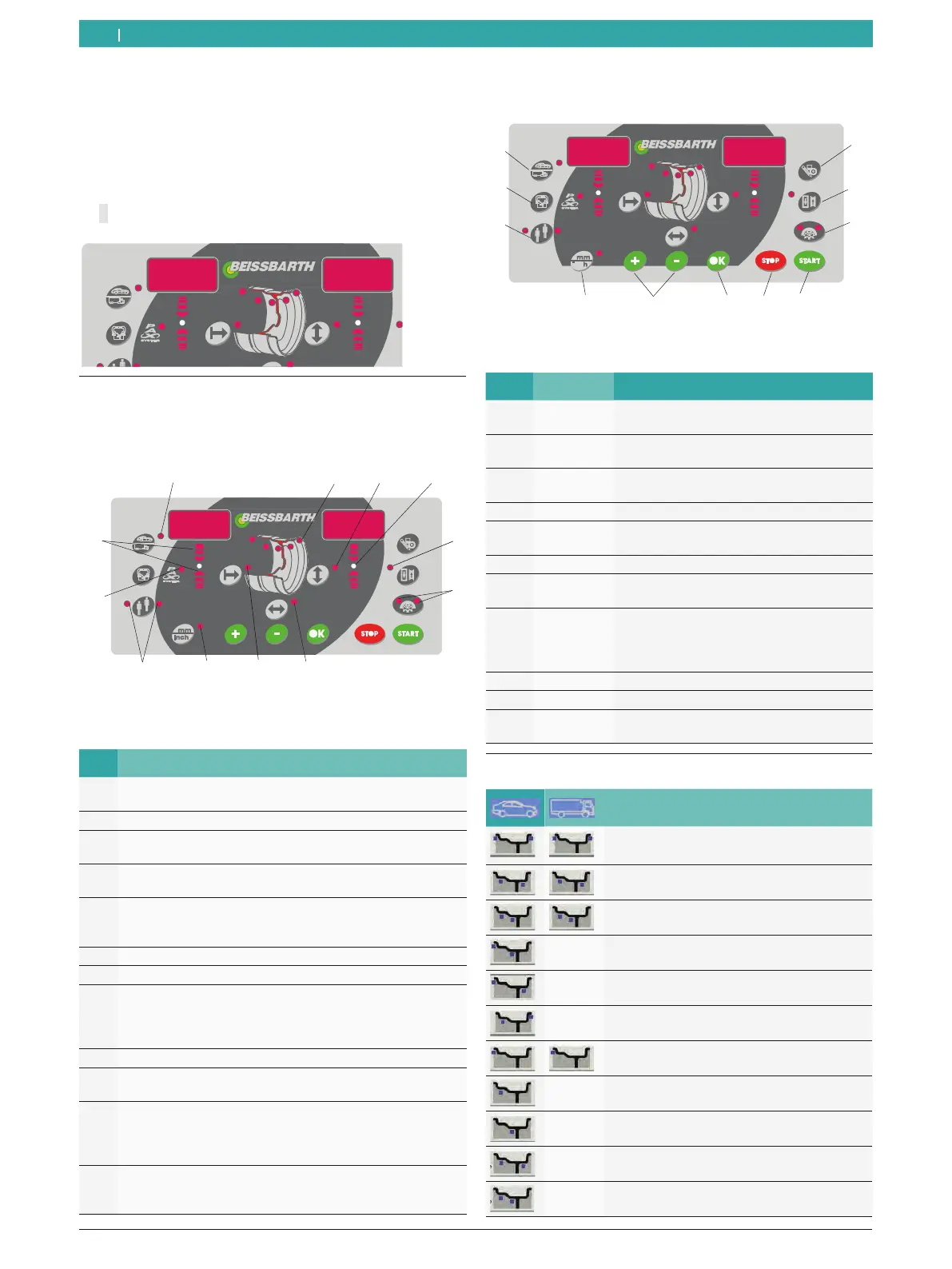

7. Uso
i Dopo l’accensione della MT 788 nel pannello di co-
mando/pannello di visualizzazione viene visualizzata
nei displa
y per alcuni secondi la versione del soft-
ware. Dopodiché entrambi i display indicano il valore
0.
651013-12 _Sr
7.1 Pannello di comando/pannello di
visualizzazione
7.1.1 Panoramica dei LED
4
5
1
2
3
67
8
9
10
11
12
651009-04 _Cv
Fig. 4: LED disposti sul pannello di comando/pannello di visua-
lizzazione
Pos. Descrizione
1 Indicazione del programma di equilibratura attivo (selezi-
onato) e delle posizioni di equilibratura (vedi cap. 7.2)
2 Indicazione del diametro del cerchione
3 Indicazione del punto di equilibratura, si illumina di ver-
de al raggiungimento della posizione di equilibratura
4 Indicazione del programma Match; si illumina in caso di
programma Match attivo
5 Indicazione programma Split e programma Match;
si illumina quando entrambi i programmi sono attivi
(vedi cap. 8.4.2 e cap. 9)
6 Indicazione della larghezza del cerchio
7 Indicazione distanza da MT 788
8 Indicazione dell’unità di misura per larghezza cerchione e
diametro cerchione;
illuminato = mm,
non illuminato = inch
9 Indicazione utente selezionato
10 Indicazione programma di equilibratura,
si illumina in caso di programma Pax selezionato
11 Indicazione del senso di rotazione per la posizione di
equilibratura;
in alto = ruotare in senso orario,
in basso = ruotare in senso antiorario
12 Indicazione della ruota da equilibrare
illuminato = ruota di autovettura,
non illuminato = ruota di veicolo industriale
7.1.2 Tasti di comando
8 7 6 5 4
1
2
3
9
10
11
651009-05_Cv
Fig. 5: Tasti disposti sul pannello di comando/pannello di visu-
alizzazione
Pos. Tasto Descrizione
1 <MENU> Effettuare le impostazioni di base e con-
fermare i dati immessi.
2 <
MATCH> Selezionare il programma Match (minimiz-
zazione dello squilibrio).
3 <
SPLIT> Richiamare/terminare il programma per la
ripartizione dei pesi di equilibratura.
4 <START> Avviare la misurazione.
5 <STOP> Arrestare la misurazione, bloccare la
MT 788 in caso di emergenza.
6 <OK> Confermare i dati immessi
7 <-> oppure
<+>
Modificare i valori di distanza cerchione,
diametro cerchione e larghezza cerchione.
8 <mm/inch> Selezionare l’unità di misura in caso di im
-
missione manuale del diametro del cerchi-
one e della larghezza del cerchione.
Senza funzione per distanza cerchione.
9 <
Utente> Selezionare l’utente
10 <MODE> Selezionare il programma di equilibratura.
11 <Tipo
ruota>
Commutazione ruota autovettura/ruota
veicolo industriale
7.2 Programmi di equilibratura
Tasto
Programma standard per pesi a serraggio
Alu1: programma standard per pesi adesivi
Alu2: pesi adesivi nascosti
Alu3: lato interno pesi a serraggio /
lato esterno pesi adesivi nascosti
Alu4: lato interno pesi a serraggio /
lato esterno pesi adesivi
Alu5: lato interno pesi adesivi /
lato esterno pesi a serraggio
Equilibratura statica nel livello 1
Equilibratura statica nel livello 2
Equilibratura statica nel livello 3
Pax1: (cerchione Pax) per pesi adesivi
Pax2: (cerchione Pax) per pesi adesivi
nascosti
