4.3 安装车轮护罩
1. 将车轮护罩推到定位销上，使孔相互重叠。
651016-07 _Sr
1
2
3
4
5

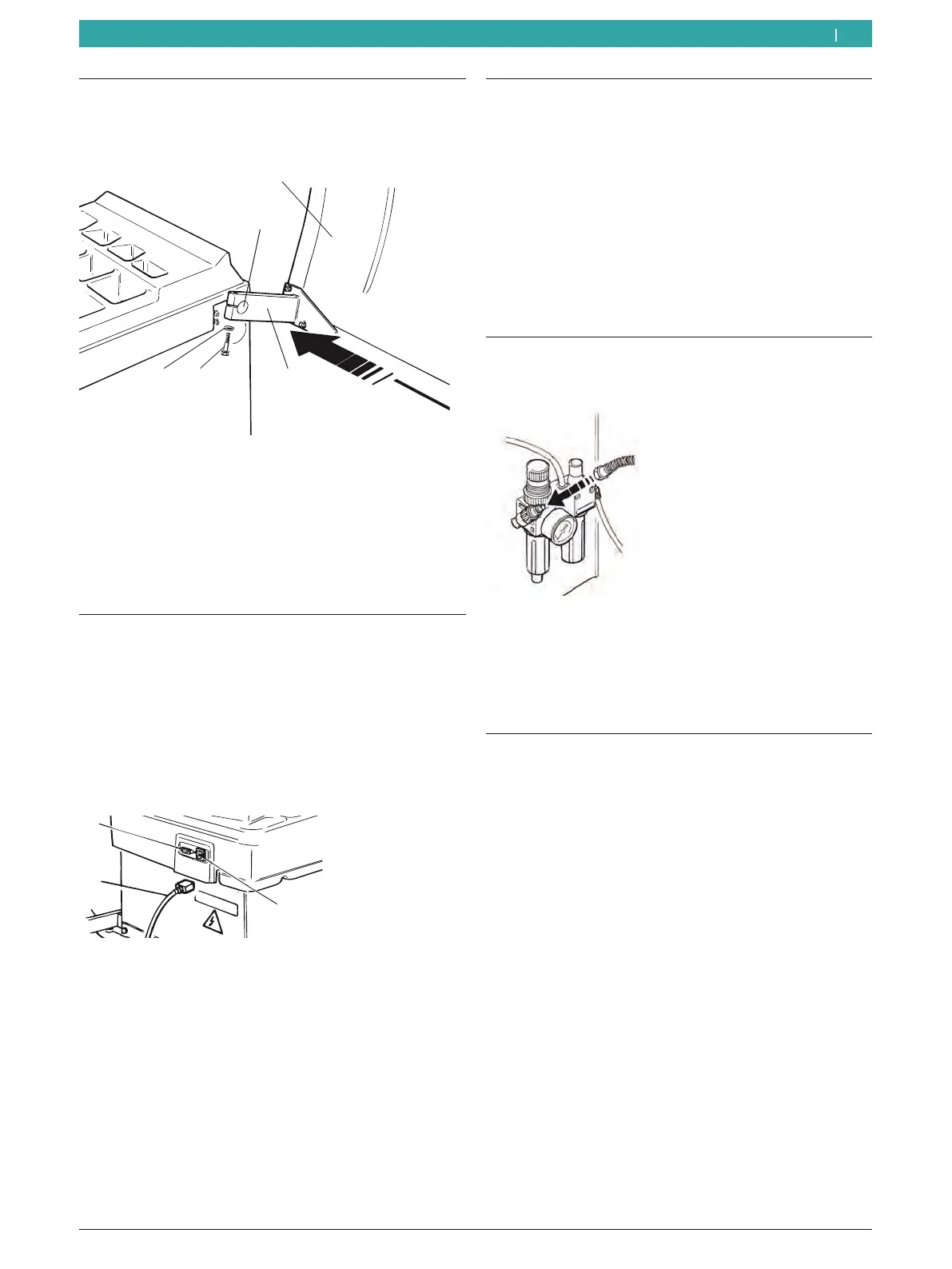

插图2: 将车轮护罩安装在MT788上
1 车轮护罩
2 内六角螺栓
3 垫片
4 螺母
5 定位销
2. 通过车轮护罩的孔和定位销的孔插入内六角螺栓和垫片。
3. 拧上带垫片的螺母并拧紧。
4.4 电气连接
!
只有当现有的电源电压与铭牌上规定的额定电压一致时才
能将 MT 788 连接在该电源上
1. 检测电源电压与铭牌上规定的额定电压是否一致。
2. 按照当地特殊规范丆确保 MT 788 的电源接口符合规范丅
必须确保客户端的电源接口符合规范。(章节1.2.1
3. 将电源线接在 MT 788 上
651012-04 _Sr
1
2
3
插图 3: 电气连接
1 打开/关闭开关
2 电源接口
3 电尮线
4.5 检测转动方向
1. 检测MT788是否正确地接上电源。
2. 开启MT788的打开/关闭开关(Fig4，Pos.1)。
3. 盖上车轮护罩或按下<START>键（参见第10章）。
 曲轴转动。
4. 检测轴承的转动方向。
i 在MT788上用一个黄色箭头标明正确的转动方向。该箭
头在右侧的法兰旁边。
i 转动方向不正确时，MT788会立即停机，并显示故障信
息（见章节11)。
4.6 压缩空气链接
1. MT788连接到压缩空气供给装置上。
651003-05 _Rf
2. 设置压力为8巴至12巴之间。
 首先将减压器（红色滚花螺钉）向上拉，然后转动，将
压力设置到8到12巴之间。
 控制压力计上的压力。
! 压力不能超过12巴！
4.7 MT 788 校验
!
开机调试后必须进行校验。
1. 法兰校验。
2. MT 788 校验。
3. 检查测量。
i 章节 12.412.4为校验说明。
