932 655 638 2014-02-14| Beissbarth GmbH
230 | MT 788 | Flanşın monte edilmesi ve sökülmesitr

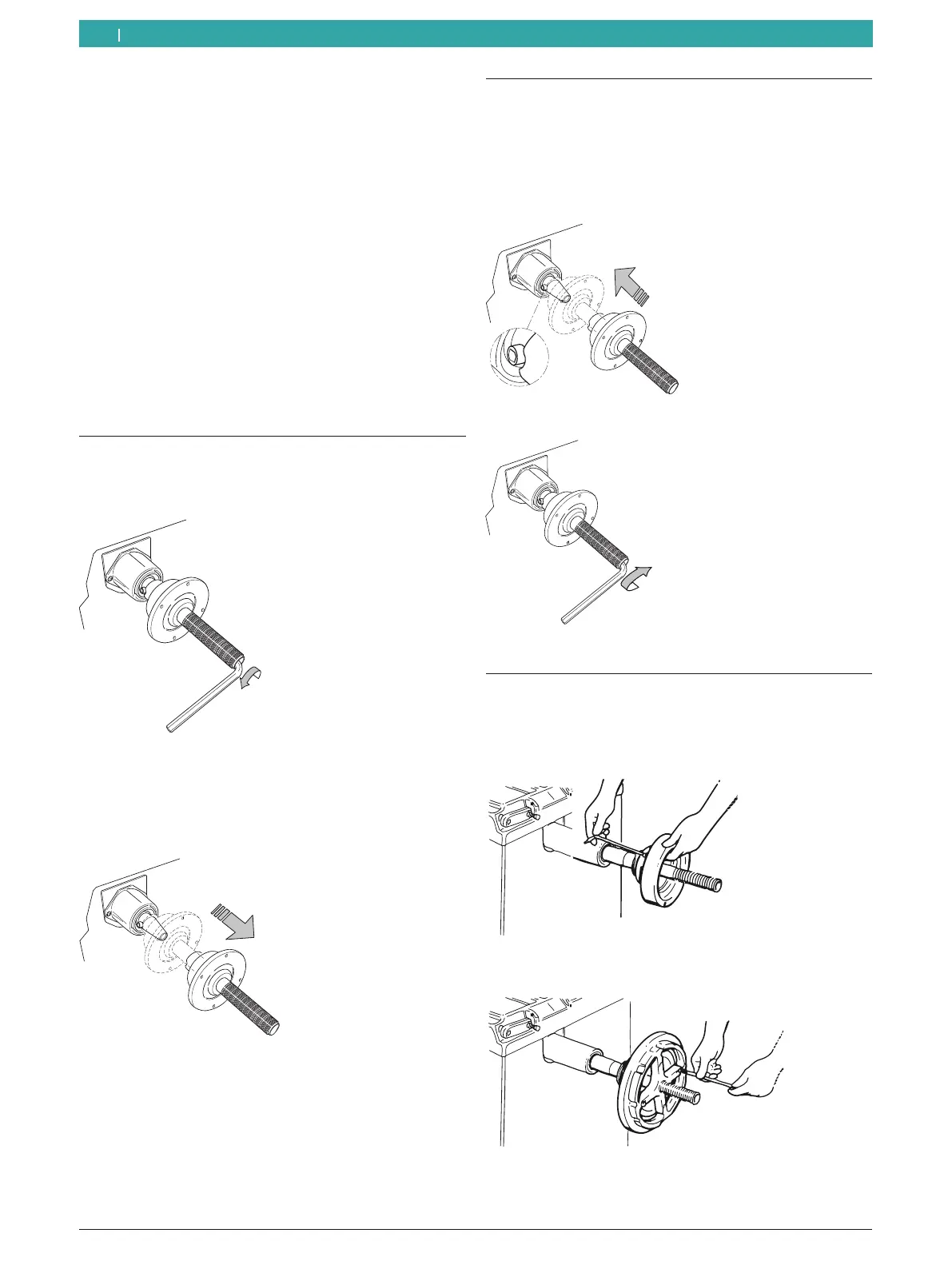

5. Flanşın monte edilmesi
ve sökülmesi
Aşağıda belirtilen durumlarda, flanşın monte edilmesi
gereklidir:
R İlk çalıştırma
R Flanş türünün değiştirilmesi
(merkezleme flanşı, üniversal flanş, özel flanş)
R Tekerlek türünün değiştirilmesi
(otomobil – kamyonlar)
! Mile kötü bir şekilde yerleşmiş bir flanş, balans
ayarının doğruluğunu olumsuz yönde etkilemektedir.
Flanş monte edilmeden önce, milin koniği ve flanş
deliği temizlenmelidir ve gresten arındırılmalıdır (ko-
rozyon koruması çıkartılmalıdır).
5.1 Flanşın sökülmesi
1. İmbus cıvatayı çözün.
651002-04 _Rf
2. Flanşı, konik tarafından bir lastik çekiç darbesiyle
çözün.
3. Flanşı çekerek konikten çıkarın.
651002-06 _Rf
"Flanş sökülmüştür.
5.2 Flanşın monte edilmesi
i
Milin koniğini ve flanş deliğini temizleyin ve gresten
arındırın.
1. Flanşı ittirerek mil üzerine geçirin.
651002-05 _Rf
2. İmbus cıvatayı sıkın.
651002-03 _Rf
"Flanş monte edilmiştir.
5.3 Ticari araç flanşı
1. Otomobil flanşına, 2 adet cıvata ile ağır vasıta ayar
halkasını tespitleyin.
651016-08_Rf
2. Ağır vasıta flanşını 2 adet cıvata ile tespitleyin.
651016-09_Rf
