Beissbarth MT 788 - 4 Erstinbetriebnahme; Auspacken; Aufstellen; Radschutzhaube Montieren

932 655 638 2014-02-14| Beissbarth GmbH
8 | MT 788 | Erstinbetriebnahmede

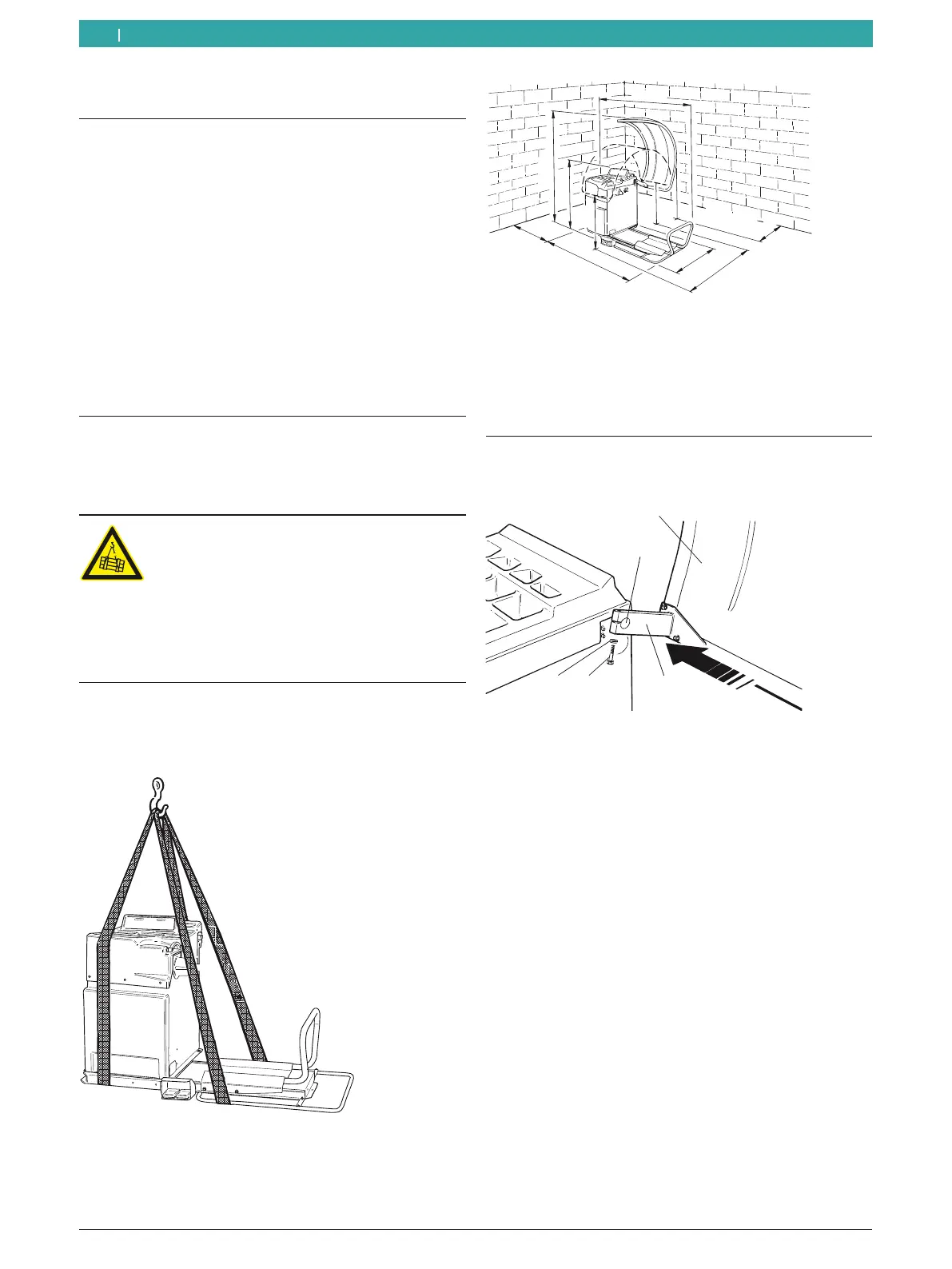

4. Erstinbetriebnahme
4.1 Auspacken
1. Bandstahl und Halteklammern entfernen.
2. Verpackung vorsichtig nach oben entfernen.
3. Radschutzhaube, Zubehör und Verpackungsmaterial
aus der Verpackungseinheit entnehmen.
i Prüfen, ob sich MT 788 und Zubehör in einwandfrei-
em Zustand befinden und keine sichtbar beschädig-
ten Teile aufweisen. Im Zweifelsfall sehen Sie von
der Inbetriebnahme ab und wenden sich an den
Kundendienst.
i Das Verpackungsmaterial über entsprechende Sam-
melstellen entsorgen.
4.2 Aufstellen
1. Die Schrauben lösen, mit denen MT 788 auf der
Palette befestigt ist.
WARNUNG – Defekte oder falsch befestigte
Hebegurte!
Verletzungsgefahr durch Herunterfallen von
WBE 4220.
¶ Hebegurte vor dem Anbringen auf Material-
schäden prüfen.
¶ Hebegurte gleichmäßig anziehen.
¶ WBE 4220 vorsichtig anheben.
2. Hebegurte mit gleicher Länge und ausreichender
Tragkraft (mindestens 100 kg) nach Abbildung an-
bringen.
651016-06 _Mi
3. MT 788 mit einem Hebekran anheben. Im vorgese-
henen Bereich aufstellen, dabei die angegebenen
Mindestabstände beachten.
651016-02 _Mi
2000
1950
1000
1000
500
1830
900
1350
500
i Für einen sicheren und ergonomischen Gebrauch
von MT 788 ist es ratsam, diese in einem Abstand
von 500 mm von der nächsten Wand aufzustellen.
4. MT 788 an mindestens 3 Punkten am Boden befesti-
gen.
4.3 Radschutzhaube montieren
1. Radschutzhaube auf Aufnahmebolzen schieben.
651016-07 _Sr
1
2
3
4
5
Fig. 2: Radschutzhaube an MT 788 anbringen
1 Radschutzhaube
2 Befestigungsflansch
3 Innensechskantschraube
4 Unterlegscheibe
5 Aufnahmebolzen
2. Innensechskantschraube und Unterlegscheibe durch
Bohrung des Befestigungsflansches stecken und
leicht anziehen.
3. Neigung der Schutzabdeckung einstellen:
bei geöffneter Radschutzhaube muss sich der vorde-
re Teil der Radschutzhaube auf einer Höhe von zirka
1900 mm vom Boden befinden.
4. Die Innensechskantschraube fest anziehen;
! Nach dem Anziehen kontrollieren, dass bei geschlos-
sener Schutzvorrichtung sich der vordere Teil der
Radschutzhaube auf einer Höhe von zirka 1000 mm
vom Boden befindet.
