Produktbeschreibung | MT 788 | 7
de
3.5 MT 788
651016-01 _Sr
1
3
4
5 6
7
9
8
10/1
10
10/2
2
13
14
15
12
11

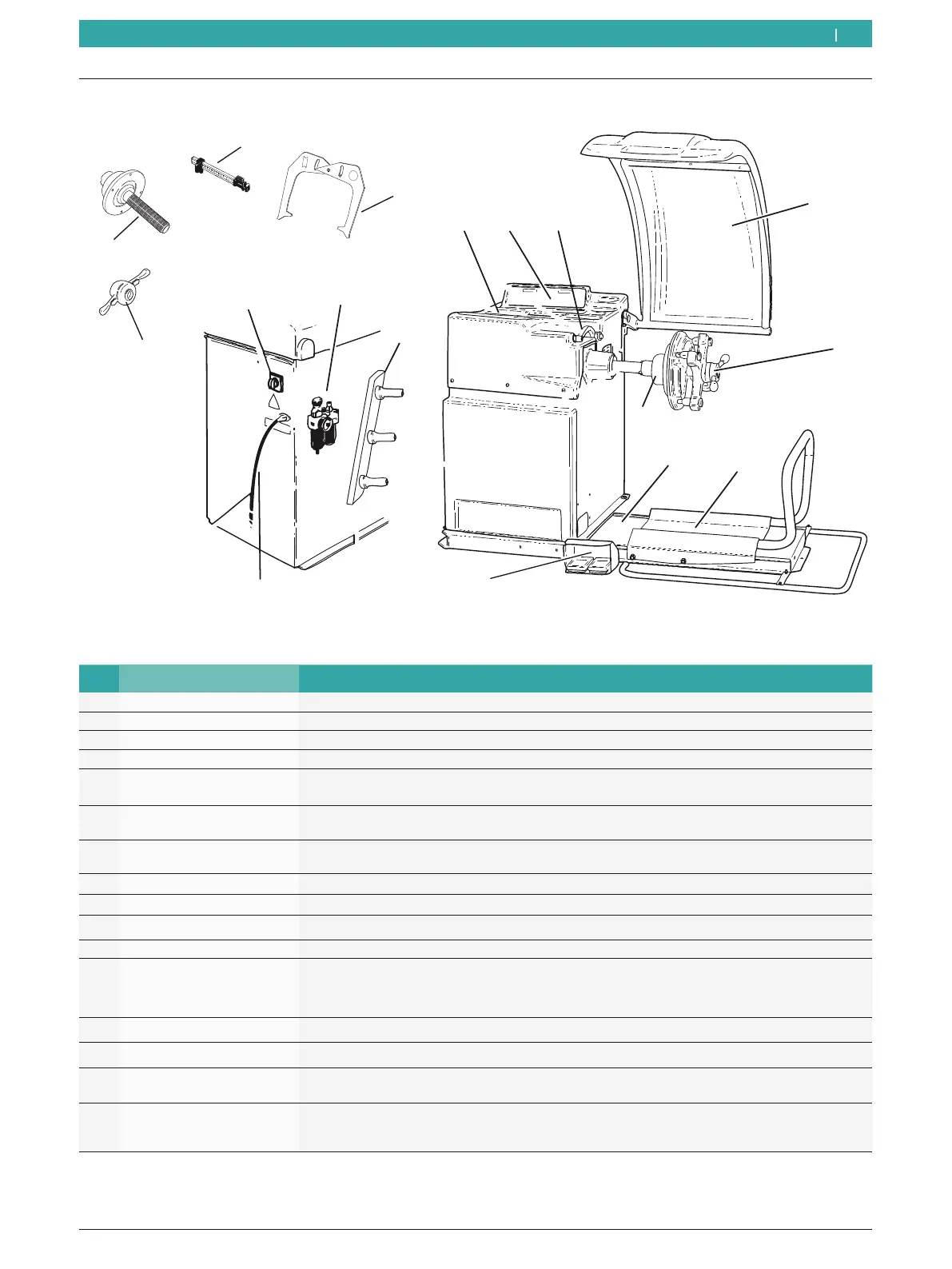

Fig. 1: MT 788
Pos. Bezeichnung Funktionen
1 Ein-/Aus-Schalter Ein- und Ausschalten.
2 Spannmittelhalter Aufbewahrung des Zubehörs.
3 Netzanschlussleitung Anschluss Netzleitung.
4 Ablage Ablage für Auswuchtgewichte und Zubehör.
5 Bedienfeld/Anzeigefeld R Anzeige Software (Messwerte und Bedienhinweise).
R Bedienung MT 788, siehe Kap. 7
6 Messschieber R Felgenabstand erfassen.
R Positionen zur Befestigung der Klebegewichte ermitteln.
7 Radschutzhaube R Schutz des Bedieners vor wegfliegenden Partikeln (z. B. Schmutz, Wasser).
R Start der Messung durch Schließen der Radschutzhaube.
8 Spannmutter Rad auf dem Konus zentrieren und befestigen.
9 Mittenzentrierflansch Rad befestigen.
10 Radlift Hebevorrichtung als Unterstützung für die Befestigung und das Entfernen des Rades
10/1 Radliftschlitten horizontal verschiebbare Radablage
10/2 Pedal R linkes Pedal: Anheben der Radablage,
R rechtes Pedal: Senken der Radablage
11 Mittenzentrierflansch Rad befestigen.
12 Schnellspannmutter Rad auf dem Konus zentrieren und befestigen
13 Manueller Messschieber Dient als Ersatz, wenn der Messschieber (elektronisch) defekt ist.
14 Messzirkel Dient als Ersatz, wenn die Felgenbreite und der Felgendurchmesser nicht mit
Messschieber (elektronisch)/Laser erfassbar sind.
15 Wartungseinheit
R Arbeitsdruck kontrollieren/einstellen.
R Verunreinigungen beseitigen.
R Druckluftsystem mit Öl versorgen.
