932 655 638 2014-02-14| Beissbarth GmbH
56 | MT 788 | Fixer e retirer la rouefr

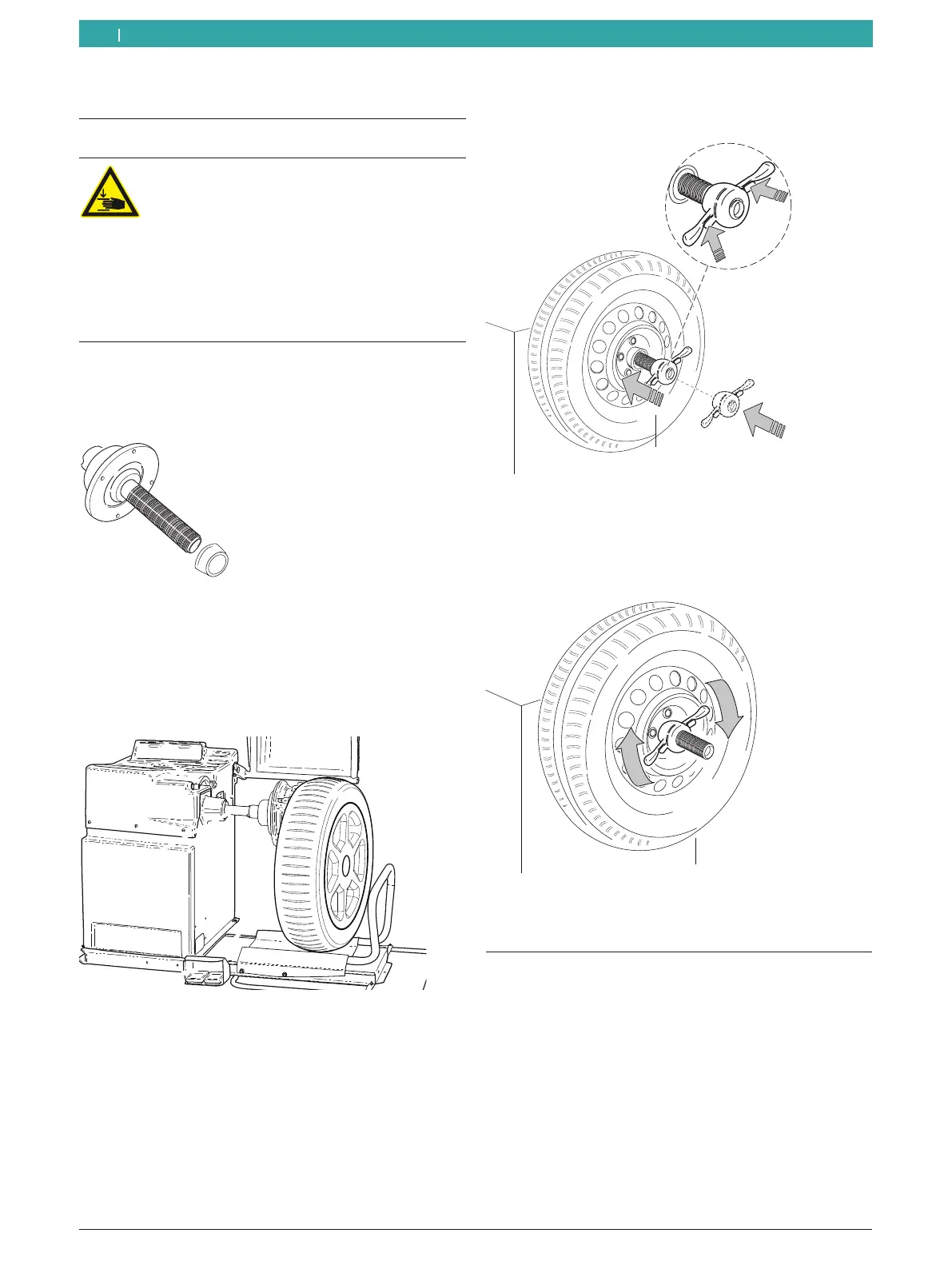

6. Fixer e retirer la roue
6.1 Fixer la roue de VP
AVERTISSEMENT – Glissement de la roue !
Risque d’écrasement des doigts et autres
parties du corps lors de la fixation et du
retrait de la roue.
¶ Porter des gants de protection.
¶ Porter des chaussures de protection.
¶ Ne pas placer les doigts entre la roue et
l’arbre.
¶ Monter toujours les roues lourdes à deux.
1. Mettre le MT 788 en marche avec l’interrupteur Mar-
che/Arrêt.
2. Positionner le cône approprié sur l’arbre (bride).
651002-07 _Rf
3. Déplacer le chariot lève-roue entièrement vers la
droite.
4. Placer la roue de VP lourde sur le chariot lève-roue et
monter la roue avec le lève-roue (pédale de gauche)
jusqu’à ce que l’axe de roue soit à la hauteur de l’axe
de la bride.
651009-06_Mi
5. Pousser le chariot lève-roue vers la gauche jusqu’à
ce que la roue de VP touche la bride.
651002-08 _Rf
1
2
3
6. Ouvrir le déverrouillage et tourner l’écrou à serra-
ge rapide dans le sens des aiguilles d’une montre
jusqu’à ce que la roue soit serrée.
7. Glisser l'écrou à serrage rapide déverrouillé sur
l'arbre et le pousser fermement contre la roue.
651002-09 _Rf
"La roue est fixée.
6.2 Retirer la roue de VP
1. Positionner le chariot sous la roue.
2. Tourner l’écrou à serrage rapide dans le sens inverse
des aiguilles d’une montre et desserrer la roue.
3. Déverrouiller et retirer l’écrou à serrage rapide.
4. Déplacer horizontalement le chariot avec la roue
jusqu’à ce que la roue se trouve à droite de l’arbre.
5. Descendre le lève-roue.
6. Retirer la roue
