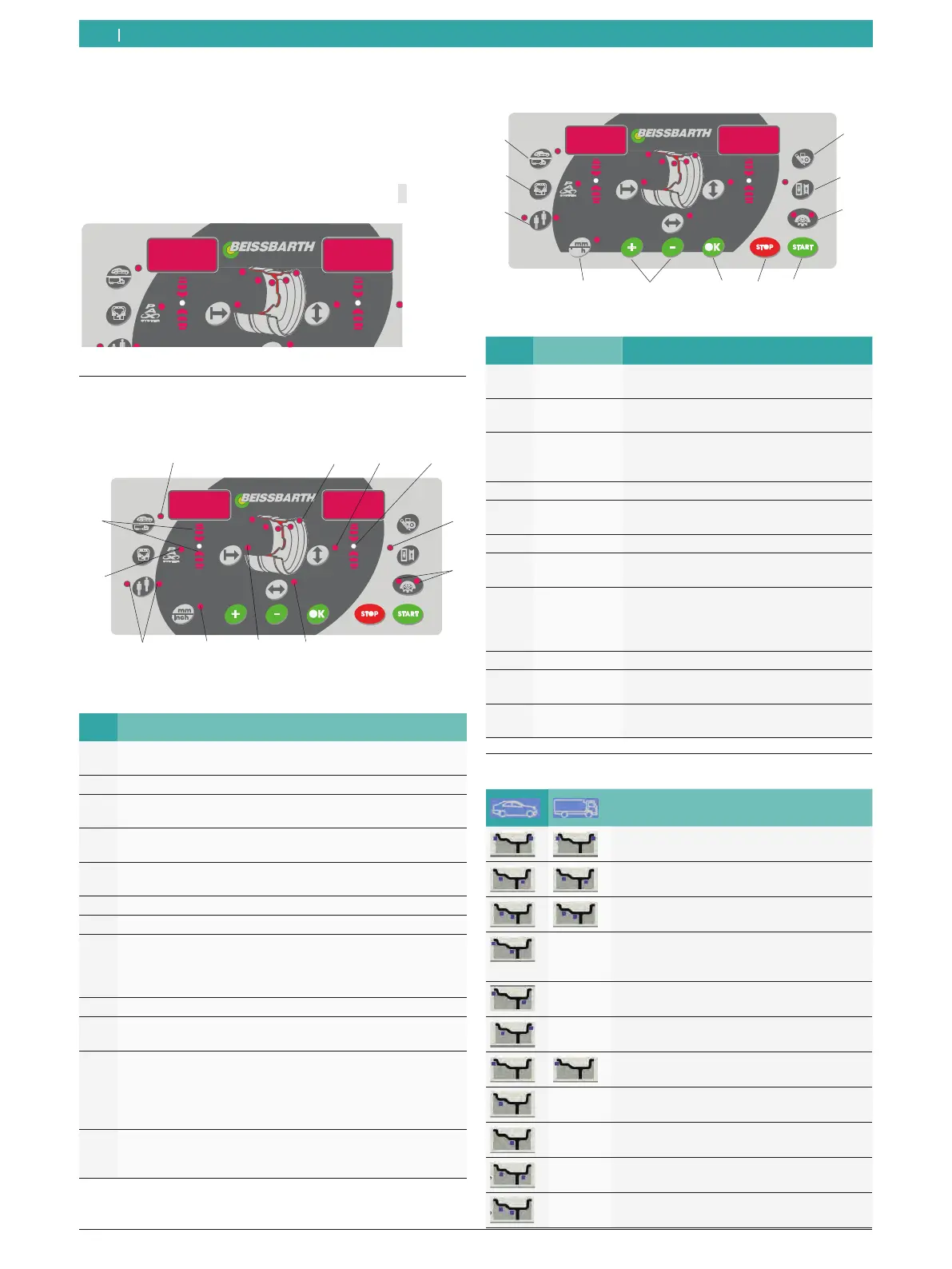

58 | MT 788 | Utilisationfr
7. Utilisation
i Après la mise en marche du MT 788, la version du
logiciel s'affiche pendant quelques secondes sur les
écrans, dans le champ de commande/d'affichage.
Ensuite, les deux écrans affichent la valeur
0.
651013-12 _Sr
7.1 Champ de commande/d'affichage
7.1.1 Récapitulatif des LED
4
5
1
2
3
67
8
9
10
11
12
651009-04 _Cv
Fig. 4: LED sur le champ de commande/d'affichage
Pos. Description
1 Affichage du programme d'équilibrage actif (sélectionné)
et des positions d'équilibrage (voir le chapitre 7.2)
2 Affichage du diamètre de la jante
3 Affichage de l'emplacement d'équilibrage,
allumé en vert quand la position d'équilibrage est atteinte
4 Affichage du programme Match, s'allume quand le
programme Match est actif
5 Affichage des programmes Split et Match, s'allume quand
les programmes sont actifs (voir les chapitres 8.4.2 et 9)
6 Affichage de la largeur de la jante
7 Affichage de la distance avec le MT 788
8 Affichage de l'unité de mesure de la largeur et du
diamètre de la jante
allumé = mm,
éteint = pouces
9 Affichage sélection de l’opérateur
10 Affichage du programme d’équilibrage, allumé lorsque le
programme Pax est sélectionné
11 Affichage du sens de rotation pour atteindre la position
d'équilibrage,
haut = rotation dans le sens des aiguilles d'une montre,
bas = rotation dans le sens inverse des aiguilles d'une
montre
12 Affichage de la roue à équilibrer
allumé = roue de VP,
éteint = roue de VU
7.1.2 Touches de commande
8 7 6 5 4
1
2
3
9
10
11
651009-05_Cv
Fig. 5: Touches champ de commande/d'affichage
Pos. Touche Description
1 <MENU> Effectuer les réglages de base et
confirmer les données saisies.
2 <MATCHER> Sélection du programme Match
(minimiser le déséquilibre).
3 <SPLIT> Appeler et quitter le programme
de répartition des masselottes
d'équilibrage.
4 <START> Lancer la mesure.
5 <STOP> Arrêter la mesure,
bloquer le MT 788 en cas d'urgence.
6 <OK> Confirmation des données saisies
7 <-> ou
<+>
Modification des valeurs de distance, de
diamètre et de largeur de la jante.
8 <
mm/
pouces>
Sélectionner l'unité pour la saisie
manuelle du diamètre et de la largeur de
la jante. Sans fonction pour la distance
de la jante.
9 <Opérateur> Sélection de l’opérateur.
10 <MODE> Sélectionner le programme
d'équilibrage.
11 <Type de
roue>
Commutation roue de VP / roue de VU
7.2 Programmes d'équilibrage
Touche
Programme standard pour masselottes à
serrage
Alu1 : programme standard pour masse
lottes adhésives
Alu2 : masselottes adhésives inapparentes
Alu3 : masselottes à serrage à l’intérieur /
masselottes adhésives inapparentes
à l’extérieur
Alu4 : masselottes à serrage à l’intérieur /
masselottes adhésives à l’extérieur
Alu5 : masselottes adhésives à l’intérieur /
masselottes à serrage à l’extérieur
Equilibrage statique dans le plan 1
Equilibrage statique dans le plan 2
Equilibrage statique dans le plan 3
Pax1 : (jante Pax) pour masselottes
adhésives inapparentes
Pax2 : (jante Pax) pour masselottes adhé
sives inapparentes
