932 655 638 2014-02-14| Beissbarth GmbH
Flansch montieren und demontieren | MT 788 | 11
de
5. Flansch montieren und de-
montieren
In folgenden Fällen ist eine Montage des Flansches
erforderlich:
R Erstinbetriebnahme
R Wechsel der Flanschart
(Mittenzentrierflansch, Universalflansch, Spezial-
flansch)
R Wechsel der Radart (Pkw - Nkw)
! Ein in die Welle schlecht eingepasster Flansch be-
einflusst die Genauigkeit des Auswuchtens. Bevor
Sie den Flansch montieren, müssen der Konus der
Welle und die Flanschöffnung gereinigt und entfettet
(Korrosionsschutz entfernen) werden.

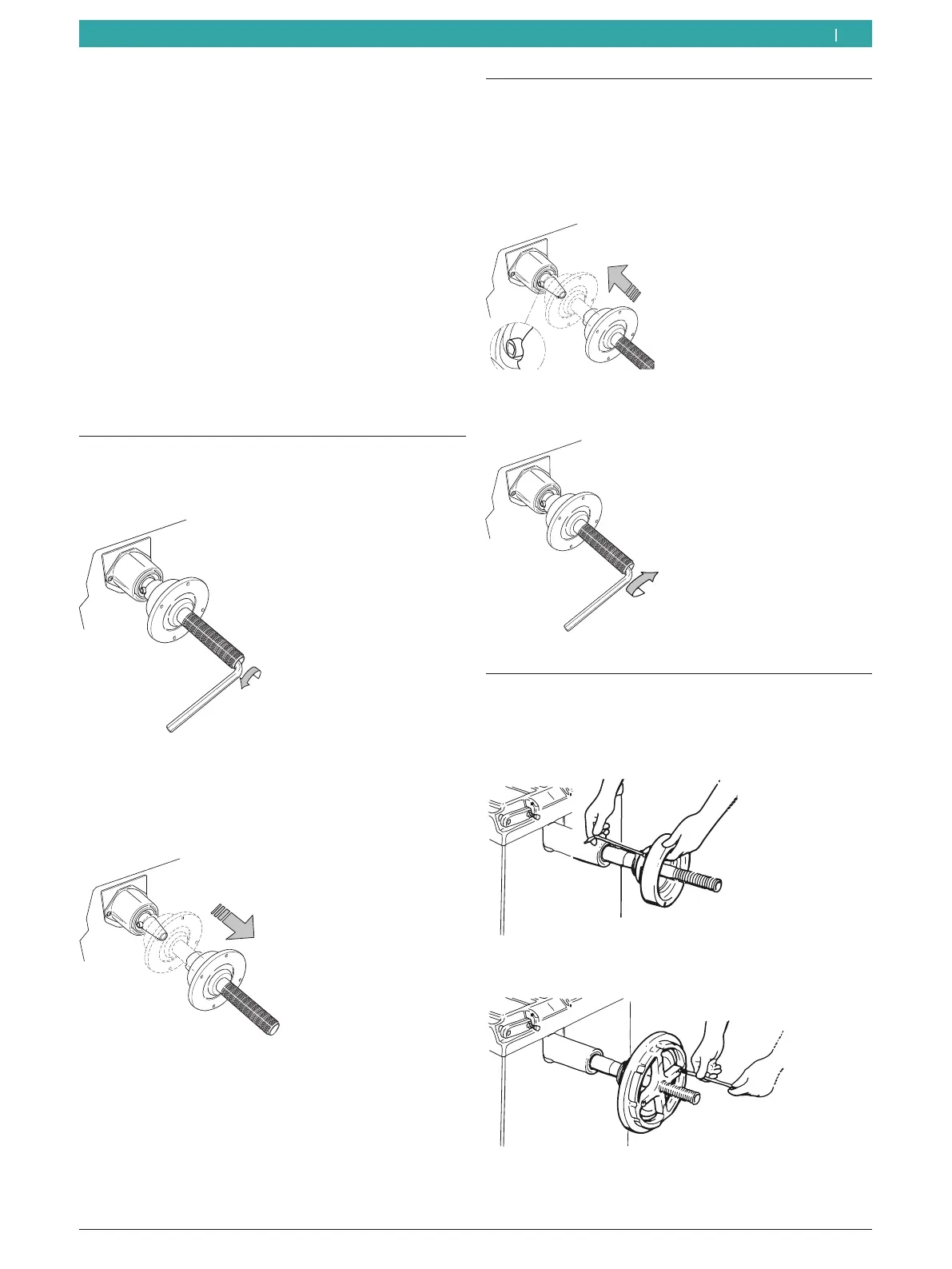

5.1 Flansch demontieren
1. Innensechskantschraube lösen.
651002-04 _Rf
2. Flansch mit einem Gummihammerschlag auf der
Konusseite lösen.
3. Flansch vom Konus ziehen.
651002-06 _Rf
"Flansch ist demontiert.
5.2 Pkw-Flansch montieren
i
Konus der Welle und Flanschöffnung reinigen und
entfetten.
1. Flansch auf die Welle schieben.
651002-05 _Rf
2. Innensechskantschraube festziehen.
651002-03 _Rf
"Pkw-Flansch ist montiert.
5.3 Nkw-Flansch montieren
1. Auf den Pkw-Flansch den Distanzring Nkw mit 2
Schrauben befestigen.
651016-08_Rf
2. Nkw-Flansch mit 2 Schrauben befestigen.
651016-09_Rf
