7. Управление
i После включения MT 788 на панели управления/
панели индикации дисплеев на несколько секунд
появляется версия программного обеспечения.
После этого оба дисплея показывают значение
0.
651013-12 _Sr
r E L.
1.19
7.1 Панель управления/панель
индикации
7.1.1 Обзор светодиодов
651009-04 _Cv
1
3
5
67
8
9
10
11
2
4
12

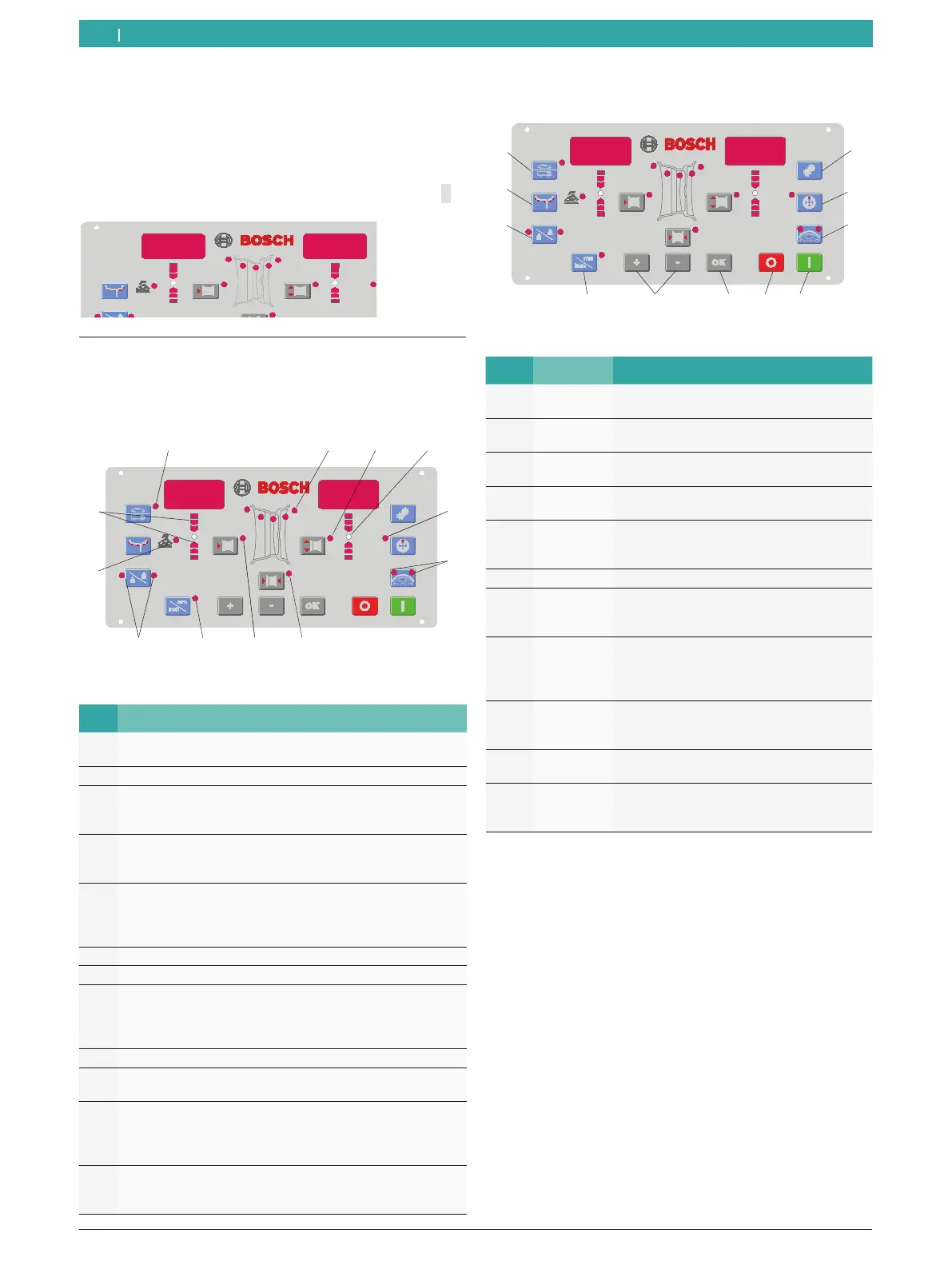

Рис. 3: Светодиоды на панели управления/панели индикации
Поз. Описание
1 Индикация активной (выбранной) программы баланси-
ровки и позиций балансировки (см. главу 7.2)
2 Индикация диаметра обода
3 Индикация точки балансировки,
светится зеленым, если позиция балансировки достиг-
нута
4 Индикация программы уравновешивания (Match), све-
тится при активированной программе уравновешива-
ния
5 Индикация программы разделения (Split) и програм-
мы уравновешивания (Match),
светится при активированных программах (см. главу
8.4.2 и главу 9)
6 Индикация ширины обода
7 Индикация расстояния до MT 788
8 Индикация единицы измерения ширины обода и диа
-
метра обода
светится = мм,
не светится = дюймы
9 Индикация выбора оператора
10 Индикация программы балансировки
светится, если выбрана программа Рах
11 Индикация направления вращения для положения ба
-
лансировки,
вверх = вращать по часовой стрелке,
вниз = вращать против часовой стрелки
12 Индикация балансируемого колеса
светится колесо легкового автомобиля,
не светится = колесо коммерческого автотранспорта
7.1.2 Клавиши управления
1
2
3
5
6
8
9
10
651009-05_Cv
11
7 4
Рис. 4: Клавиши на панели управления/панели индикации
Поз. Клавиша Описание
1 <МЕНЮ>
(MENU)
Выполнение исходных настроек и под-
тверждение ввода данных.
2 Вызов программы уравновешивания
"Match" (минимизация дисбаланса).
3 <
SPLIT> Вызов/завершение программы для рас-
пределения балансировочных грузов.
4 <
СТАРТ>
(START)
Запуск измерения.
5 <СТОП>
(STOPP)
Завершение измерения,
в аварийной ситуации блокировка
MT 788.
6 <OK> Подтверждение ввода данных.
7 <-> или <+> Изменение значений расстояния от обо
-
да до станка,
диаметра и ширины обода.
8 <
мм/дюй-
мы> (mm/
inch)
Выбор единицы измерения, если диа-
метр и ширина обода вводятся вручную.
Без функции для расстояния от обода
до станка.
9 <
Опе-
ратор>
Bediener
Выбор оператора
10 <
РЕЖИМ>
(MODE)
Выбор программы балансировки.
11 <Тип ко
-
леса>
(Radtyp)
Переключение колеса легкового/ком-
мерческого автотранспорта
Табл. 1:
Функции клавиш управления
