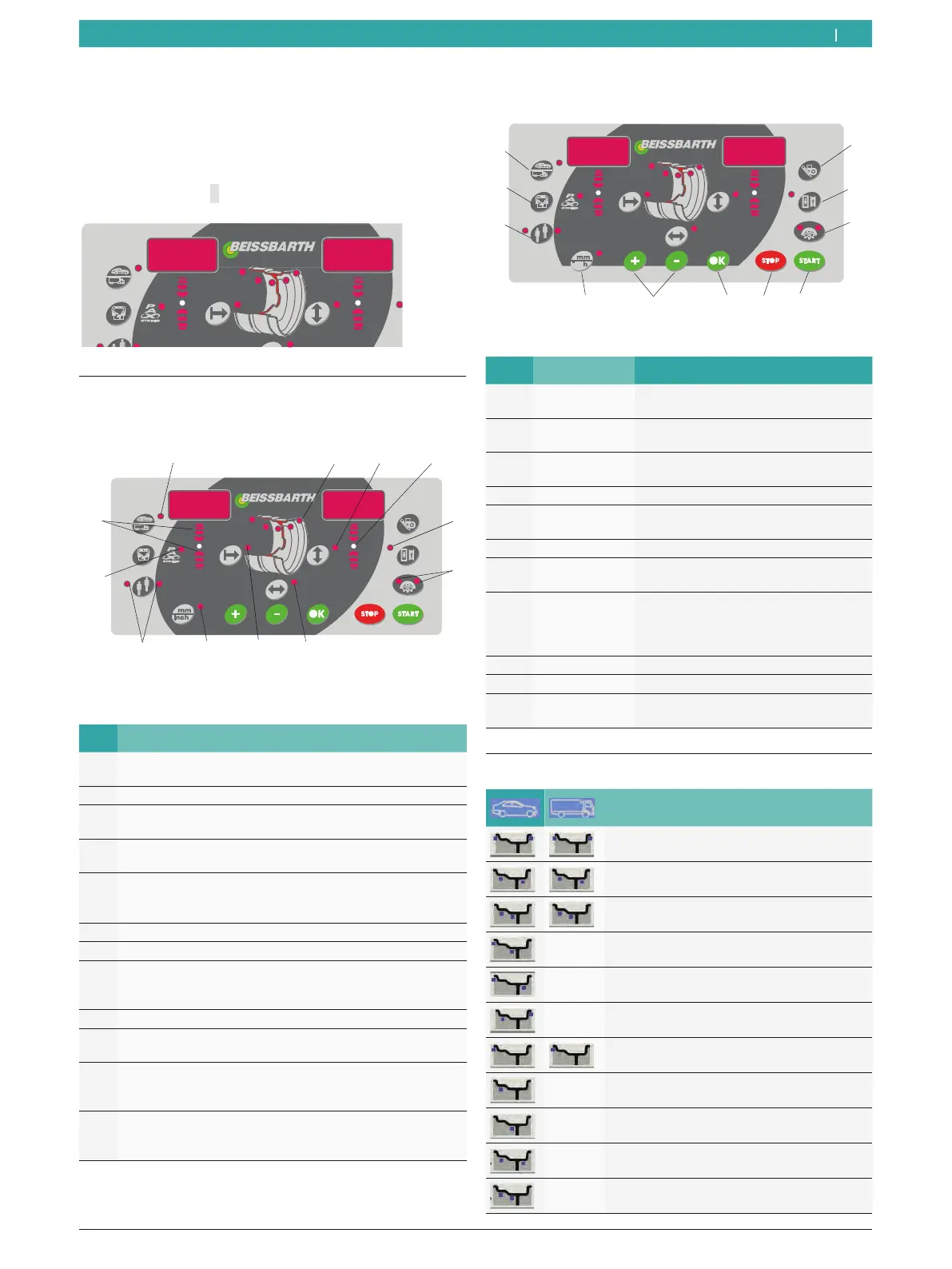

Kullanım | MT 788 | 233
tr
7. Kullanım
i MT 788’u çalıştırdıktan sonra kontrol panelin-
deki/gösterge panelindeki ekranda birkaç saniye
süreliğine yazılım sürümü gösterilmektedir. Ardından
her iki ekran da
0 değerini gösterir.
651013-12 _Sr
7.1 Kontrol paneli/gösterge paneli
7.1.1 LED’lere genel bakış
4
5
1
2
3
67
8
9
10
11
12
651009-04 _Cv
Fig. 4: Kontrol panelindeki/gösterge panelindeki LED’ler
Poz. Tanım
1 Etkin (seçili) balans ayarı programı ve balans ayarı
pozisyonları göstergesi (bkz. Bölüm 7.2)
2 Jant çapı göstergesi
3 Balans ayarı yeri göstergesi, balans ayarı pozisyonuna
ulaşıldığında yeşil renkte yanar
4 Match (eşleştirme) programı göstergesi; Match programı
etkin olduğunda yanar
5 Split programı ve Match (eşleştirme) programı
göstergesi; programlar etkin olduğunda yanar
(bkz. Bölüm 8.4.2 ve Bölüm 9)
6 Jant genişliği göstergesi
7 MT 788’a olan mesafe göstergesi
8 Jant genişliği ve jant çapı ölçü birimi göstergesi;
yandığında = mm,
yanmadığında = inç
9 Kullanıcı seçimi göstergesi
10 Balans ayarı programı göstergesi,
Pax programı seçili olduğunda yanar
11 Balans ayarı pozisyonu için döndürülecek yön göstergesi;
üst = saat ibresi yönünde döndürme,
alt = saat ibresinin tersi yönünde döndürme
12 Balans ayarı yapılacak tekerlek
yanıyor = Otomobil tekerleği,
yanmıyor = Ticari araç tekerleği
7.1.2 Kontrol tuşları
8 7 6 5 4
1
2
3
9
10
11
651009-05_Cv
Fig. 5: Kontrol panelindeki/gösterge panelindeki tuşlar
Poz. Tuş Tanım
1 <MENU> Temel ayarları yapmak ve veri girişini
onaylamak.
2 <EŞLEŞTİRME> Match (eşleştirme) programı seçimi
(balans bozukluğunun en aza indirilmesi).
3 <SPLIT> Balans ağırlıklarının dağıtılması için
programın açılması ve kapatılması.
4 <START> Ölçüm işlemini başlatmak.
5 <STOPP> Ölçüm işlemini sonlandırmak, acil du
-
rumda MT 788’u bloke etmek.
6 <
TAMAM> Veri girişi onayı
7 <-> veya <+> Jant mesafesi, jant çapı ve jant
genişliği değerlerinin değiştirilmesi.
8 <mm/inç> Jant çapı ve jant genişliği manuel ola
-
rak girildiğinde ölçü biriminin seçil-
mesi.
Jant mesafesinde işlevsizdir.
9 <Kullanıcı> Kullanıcı seçimi
10 <MODE> Balans ayarı programını seçmek.
11 <Tekerlek tipi> Otomobil tekerleği / Ticari araç
tekerleği geçişi
7.2 Balans ayarı programları
Tuş
Sıkıştırma tip ağırlıklar için standart pro-
gram
Alu1: Yapıştırma tip ağırlıklar için
standart program
Alu2: Gizli yapıştırma tip ağırlıklar
Alu3: İçte sıkıştırma tip ağırlıklar /
Dışta gizli yapıştırma tip ağırlıklar
Alu4: İçte sıkıştırma tip ağırlıklar /
Dışta yapıştırma tip ağırlıklar
Alu5: İçte yağıştırma tip ağırlıklar /
Dışta sıkıştırma tip ağırlıklar
Düzlem 1’de statik balans ayarı
Düzlem 2’de statik balans ayarı
Düzlem 3’de statik balans ayarı
Pax1: Yapıştırma tip ağırlıklar için
(Pax jantı)
Pax2: Gizli yapıştırma tip ağırlıklar için
(Pax jantı)
