Beissbarth MT 788 - 7 Manövrering; Manöverpanel;Indikatorpanel; LED-Översikt; Manöverknappar

932 655 638 2014-02-14| Beissbarth GmbH
Manövrering | MT 788 | 123
sv

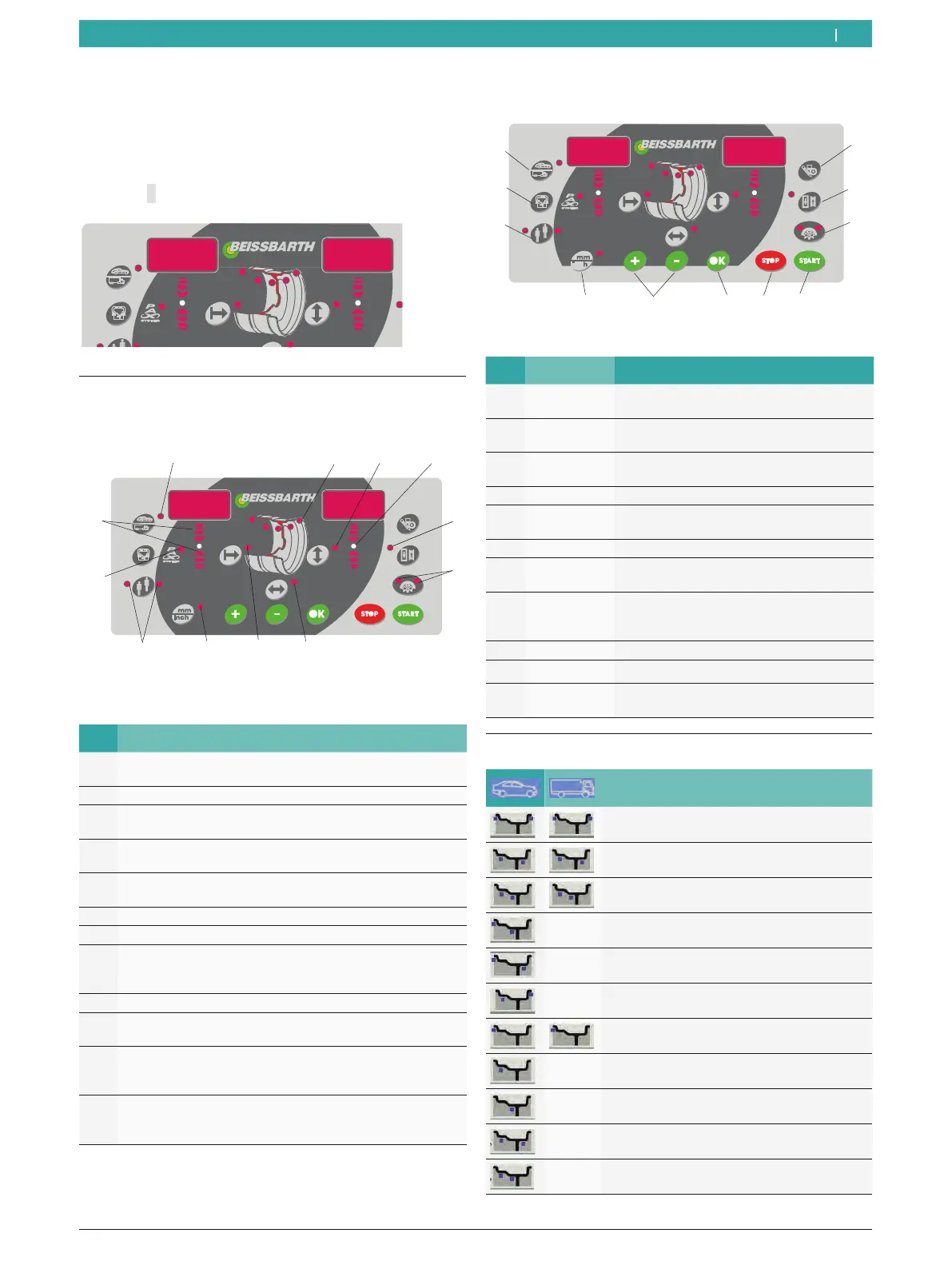

7. Manövrering
i När MT 788 kopplats till, visas programversionen
några sekunder på displayerna på manöverpanelen/
indikeringspanelen. Därefter visar båda displayerna
värdet
0.
651013-12 _Sr
7.1 Manöverpanel/indikatorpanel
7.1.1 LED-översikt
4
5
1
2
3
67
8
9
10
11
12
651009-04 _Cv
Fig. 4: Lysdioder på manöverpanelen/indikeringspanelen
Pos. Beskrivning
1 Indikering av det aktiva (valda) balanseringsprogrammet
och balanseringspositionerna (se kapitel 7.2)
2 Fälgdiameter indikeras
3 Indikering av balanseringsställe, lyser grönt när
balanseringsläget nåtts
4 Indikering av Match-program, lyser vid aktivt
Match-program
5 Indikering av split-program och match-program, lyser när
programmen är aktiva (se kap 8.4.2/och kap 9)
6 Fälgbredd indikeras
7 Avstånd till MT 788 indikeras
8 Indikering av måttenhet för fälgbredd och fälgdiameter
lyser = mm,
lyser inte = inch
9 Indikering av operatörens val
10 Indikering av balanseringsprogram,
lyser vid valt Pax-program
11 Indikerar i vilken riktning balanseringsläget ska vridas,
uppåt = vridning medurs,
nedåt = vridning moturs
12 Indikering av hjul som skall balanseras
lyser = personbilshjul,
lyser inte = nyttofordonshjul
7.1.2 Manöverknappar
8 7 6 5 4
1
2
3
9
10
11
651009-05_Cv
Fig. 5: Knappar på manöverpanel/indikeringspanel
Pos. Knapp Beskrivning
1 <MENY> Grundinställningar och bekräftelse av
datainmatning.
2 <MATCHEN> Val av Match-program (minimera obalans).
3 <SPLIT> Hämtar och avslutar programmet för
uppdelning av balansvikterna.
4 <START> Starta mätningen.
5 <STOPP> Avsluta mätningen.
Blockera MT 788 i nödfall.
6 <OK> Bekräftelse av datainmatning
7 <-> eller <+> Ändrar värdena för fälgavstånd,
fälgdiameter och fälgbredd.
8 <mm/inch> Val av måttenhet vid manuell inmatning av
fälgdiameter och fälgbredd.
Utan funktion vid fälgavstånd.
9 <
Operatör> Operatörens val
10 <MODE> Val av balanseringsprogram.
11 <Hjultyp> Omkoppling personbilshjul / nyttofor-
donshjul
7.2 Balanseringsprogram
Knapp
Standardprogram för klämvikter
Alu1: Standardprogram för klistervikter
Alu2: Dolda klistervikter
Alu3: På insidan klämvikter /
på utsidan dolda klistervikter
Alu4: På insidan klämvikter /
på utsidan klistervikter
Alu5: På insidan klistervikter /
på utsidan klämvikter
Statisk balansering på nivå 1
Statisk balansering på nivå 2
Statisk balansering på nivå 3
Pax1: (Pax-fälg) för klistervikter
Pax2: (Pax-fälg) för dolda klistervikter
