932 655 638 2014-02-14| Beissbarth GmbH
184 | MT 788 | Pierwsze uruchomieniepl

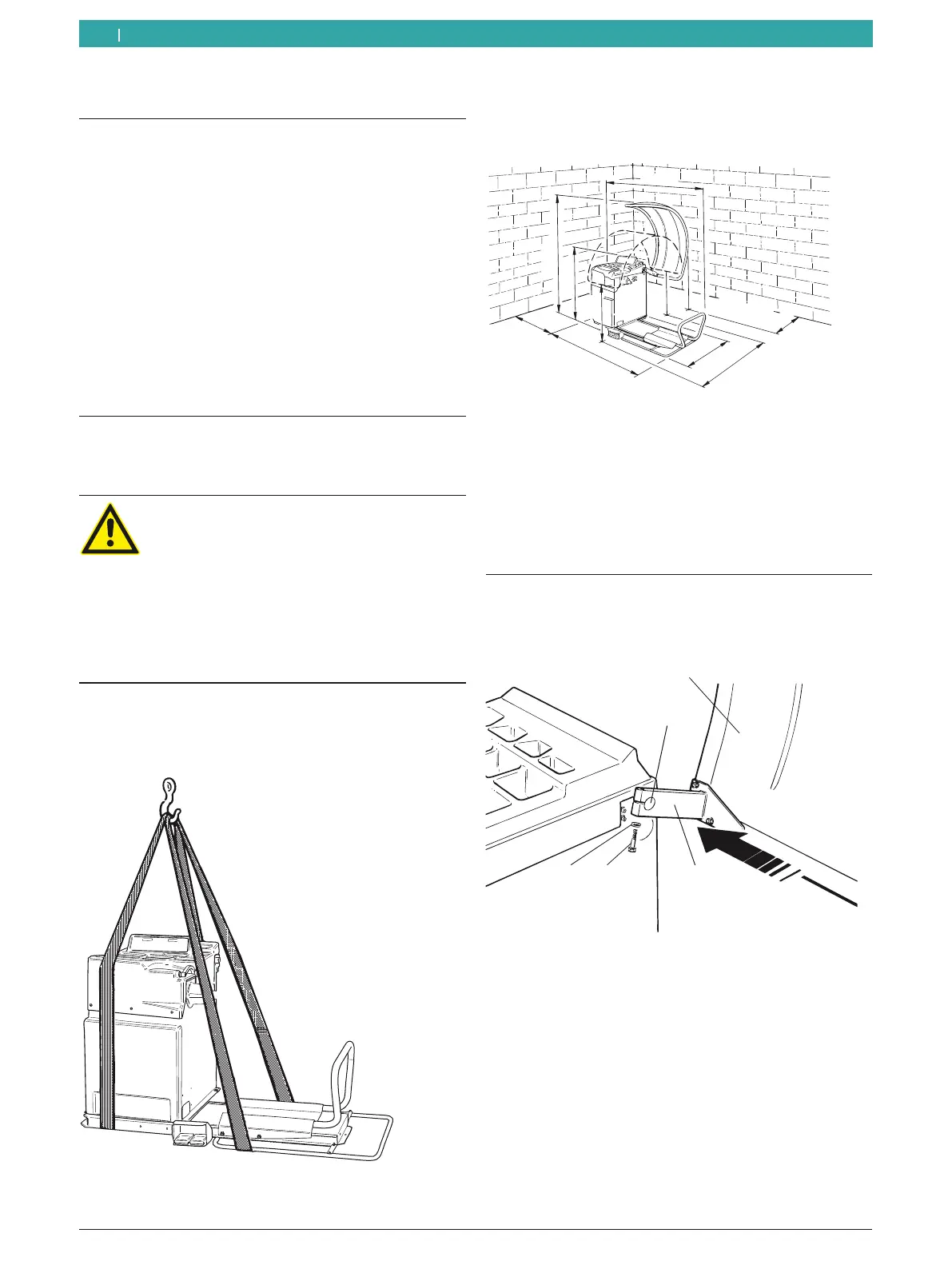

4. Pierwsze uruchomienie
4.1 Rozpakowanie
1. Zdjąć stalową taśmę i klamry mocujące.
2. Delikatnie zdjąć opakowanie w górę.
3. Ze skrzyni transportowej wyjąć akcesori i materiał
opakowania.
i Sprawdzić, czy urządzenie MT 788 i akcesoria
znajdują się w nienaruszonym stanie i czy na ich
komponentach nie ma widocznych uszkodzeń.
W przypadku wątpliwości należy wstrzymać się z uru-
chomieniem i skontaktować się z serwisem klienta.
i Materiał opakowania usunąć, przekazując go do
właściwego punktu zbiorczego.
4.2 Ustawianie
1. Odkręcić cztery śruby, za pomocą których MT 788
zamocowane jest na palecie.
OSTRZEŻENIE – uszkodzone lub niepra-
widłowo zamocowane zawiesia pasowe!
Niebezpieczeństwo obrażeń po spadnięciu
MT 788.
¶ Przed zamocowaniem sprawdzić czy
materiał zawiesi pasowych nie jest uszkod-
zony.
¶ Równomiernie naciągnąć zawiesia pasowe.
¶ Ostrożnie podnieść MT 788.
2. Jednakowej długości zawiesia pasowe o dostate-
cznym udźwigu (przynajmniej 100 kg) umieścić w
sposób pokazany na rysunku.
651016-06 _Mi
3. Podnieść urządzenie MT 788 za pomocą dźwigu.
Ustawić w przewidzianym do tego celu miejscu,
zachowując przy tym podane odstępy minimalne.
651016-02 _Mi
2000
1950
1000
1000
500
1830
900
1350
500
i Aby zapewnić bezpieczne i ergonomiczne
użytkowanie urządzenia MT 788, wskazane jest usta-
wienie go w odległości 500 mm od najbliższej ściany.
4. Urządzenie MT 788 umocować do podłoża co najm-
niej w 3 punktach.
4.3 Montaż osłony koła
1. Nasunąć osłonę koła na sworzeń ustalający.
651016-07 _Sr
1
2
3
4
5
Fig. 2: Założyć osłonę koła na MT 788
1 Osłona koła
2 Śruba z łbem walcowym o gnieździe sześciokątnym
3 Podkładka
4 Nakrętka
5 Sworzeń ustalający
2. Przełożyć śrubę z łbem walcowym o gnieździe
sześciokątnym i podkładkę przez otwór w kołnierzu
mocującym i lekko dokręcić.
3. Ustawić nachylenie osłony:
przy otwartej osłonie koła przednia część osłony
koła musi znajdować się na wysokości ok. 1900 mm
nad podłogą.
