8.5 Manuel kumpas
Manuel kumpas ile Alu2, Alu3 ve Pax2 balans ayarı
programlarında jant genişliği belirlenebilir ve yapıştırma
tip ağırlıklar kolayca konumlandırılabilir ve tespitlenebilir.
651011-03_Mi
1
2
3
4
5
6
7
8

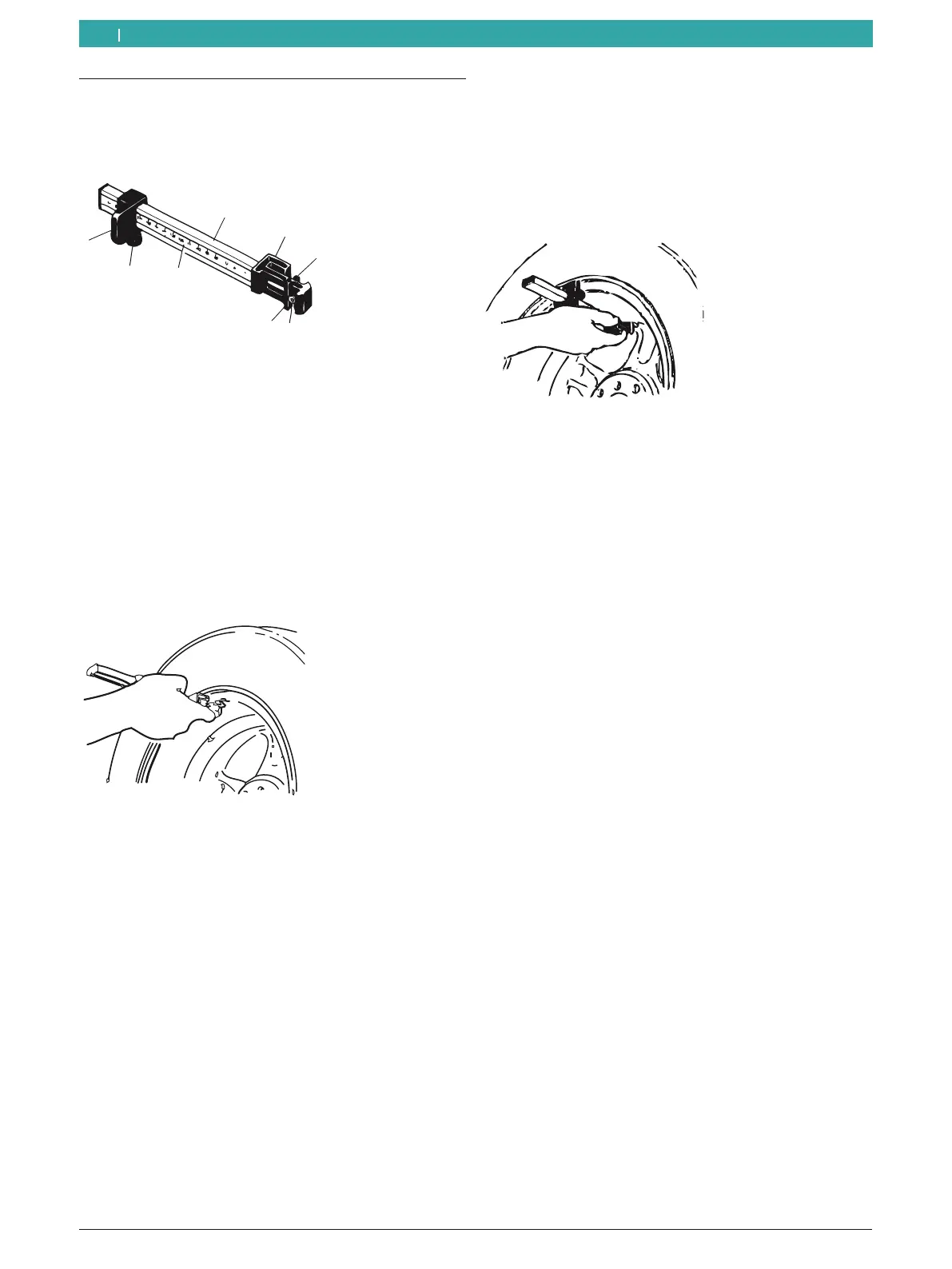

Fig. 7: Manuel kumpas
1 Kumpas tutamağı
2 Kumpas kafası
3 İç ağırlık pensesi
4 Ejektör
5 Dış ağırlık pensesi
6 Kadran
7 Tırtıklı vida
8 Son dayanma noktalı kızak
8.5.1 Jant genişliğinin belirlenmesi
1. Manuel kumpası, kızak ile jantın iç kenarına
konumlandırın.
651007-06_Sr
2. Dış ağırlık pensesini, balans ağırlıklarının tespitlen-
mesi gerektiği pozisyona getirin.
3. Kızağı tırtıklı vida ile tespitleyin.
4. Ölçüyü okuyun ve jant genişliği olarak "mm" birimin-
de girin.
5. Ölçüm işlemini başlatın "Tekerlek balans ayarı".
6. Ölçümün değerlendirilmesi:
 Sol ekranda, iç ağırlık pensesi (Alu2 ve Pax2) üze-
rine takılacak yapıştırma tip ağırlık veya sıkıştırma
tip ağırlık (Alu3) için gerekli olan değer belirir.
 Sağ ekranda, dış ağırlık pensesi üzerine takılacak
yapıştırma tip ağırlık için gerekli olan değer belirir.
8.5.2 Balans ağırlıklarının takılması
1. Tekerleği uygun pozisyona saat 12 getirin.
2. Gerekli yapıştırma tip ağırlığı dış ağırlık pensesine
yerleştirin.
3. Kızağı jant kenarına yerleştirin.
4. Yapıştırma tip ağırlığı, ejektör ile uygun pozisyona
bastırın ve basılı tutun.
651007-05_Sr
5. Gerekli ikinci yapıştırma tip ağırlığı iç ağırlık pensesi-
ne yerleştirin.
6. Kızağı jant kenarına yerleştirin.
7. Yapıştırma tip ağırlığı ejektör ile konumlandırın ve
bastırarak yapıştırın.
i Alu3 balans ayarı programında sıkıştırma tip ağırlık
konumlandırılmaktadır ve tespitlenmektedir.
