Beissbarth MT 788 - Montáž Ochranného Krytu Kola; Elektrické Připojení; Kontrola Směru Otáčení; Přípojka Tlakového Vzduchu

932 655 638 2014-02-14| Beissbarth GmbH
První uvedení do provozu | MT 788 | 207
cs

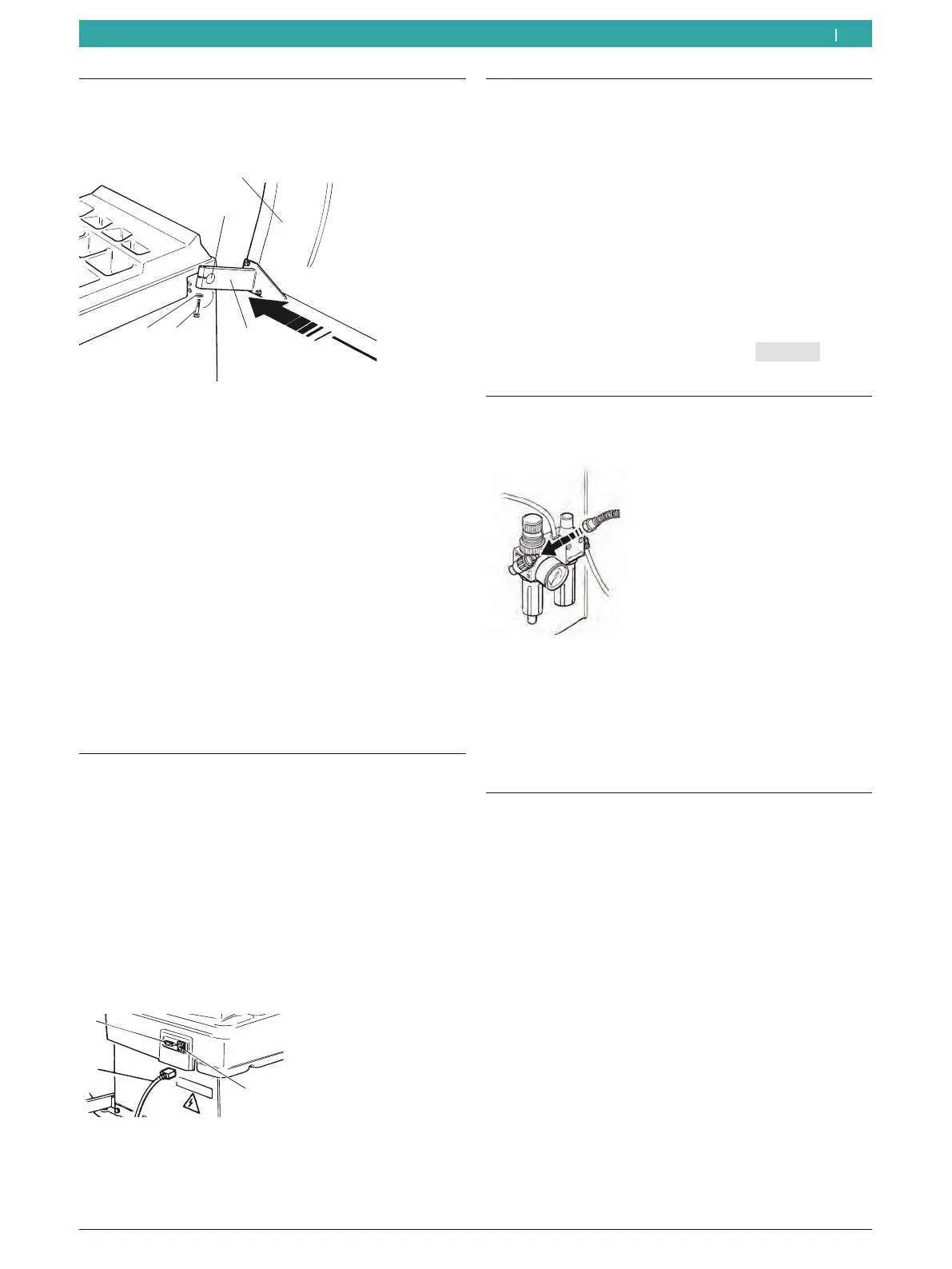

4.3 Montáž ochranného krytu kola
1. Ochranný kryt kola nasuňte na upevňovací čepy.
651016-07 _Sr
1
2
3
4
5
Fig. 2: Nasazení ochranného krytu kola na MT 788
1 Ochranný kryt kola
2 Šroub s vnitřním šestihranem
3 Podložka
4 Matice
5 Upevňovací čepy
2. Šroub s vnitřním šestihranem s podložkou prostrčte
otvorem upevňovací příruby a mírně utáhněte.
Nastavte sklon ochranného krytu.
3. Při otevřeném ochranném krytu kola se musí přední
část ochranného krytu kola nacházet ve výšce cca
1900 mm nad podlahou.
4. Šroub s vnitřním šestihranem řádně utáhněte.
! Po dotažení zkontrolujte, že při zavřeném ochran-
ném zařízení se přední část ochranného krytu kola
nachází ve výšce cca 1000 mm nad podlahou.
4.4 Elektrické připojení
!
MT 788 připojte k elektrické síti jen tehdy, když
síťové napětí souhlasí se jmenovitým napětím uve-
deným na typovém štítku.
1. Zkontrolujte shodu síťového napětí se jmenovitým
napětím uvedeným na typovém štítku.
2. Jištění síťové přípojky MT 788 proveďte v souladu s
normami daného státu. Jištění síťové přípojky musí
zajistit zákazník.
3. Připojte síťový kabel k MT 788.
651012-04 _Sr
1
2
3
Fig. 3: Elektrické připojení
1 Zapnutí/Vypnutí
2 Síťová přípojka
3 Síťové připojovací vedení
4.5 Kontrola směru otáčení
1. Zkontrolujte, zda je MT 788 správně připojen
k síti.
2. MT 788 zapněte pomocí spínače Zapnuto/Vypnuto.
3. Nabídka pro vyvažování med <START>.
4. Spuštění měření med <START> ochranný kryt kola se
automaticky zavře.
 Hřídel se točí.
i Správný směr otáčení je vyznačen žlutou šipkou na
MT 788. Šipka je vpravo od příruby.
i Při nesprávném směru otáčení se MT 788 okamžitě
zastaví a zobrazí se chybové hlášení
Error 3 (viz
kap. 1211).
4.6 Přípojka tlakového vzduchu
1. MT 788 připojte k přívodu tlakového vzduchu.
651003-05 _Rf
2. Tlak nastavte mezi 8 bar a 10 bar.
 Redukční ventil (červený vroubkovaný šroub)
nejprve vytáhněte nahoru a potom otáčením
nastavte tlak mezi 8 a 10 bar.
 Zkontrolujte tlak na manometru.
! Tlak 10 bar nesmí být překročen!
4.7 Kalibrace MT 788
!
Po prvním uvedení do provozu se musí provést kali-
brace.
1. Kalibrace příruby
2. Kalibrace měřítka a měřicího ramena
3. Kalibrace MT 788
4. Proveďte kontrolní měření.
i Kalibrace je popsána v kapitole 12.4 12.4.
