932 655 638 2014-02-14| Beissbarth GmbH
166 | MT 788 | Fixar e desmontar a rodapt

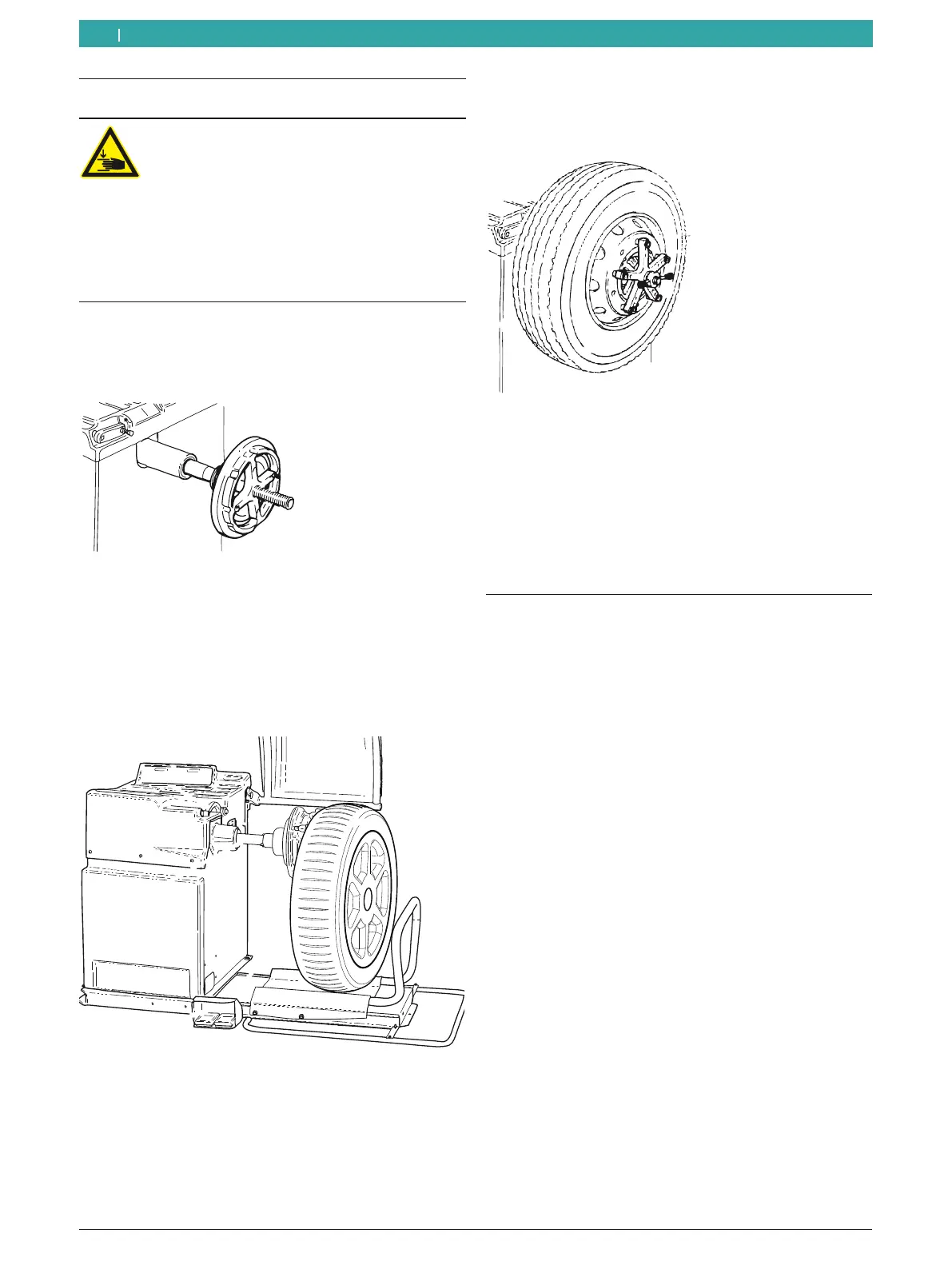

6.3 Montar a roda de veículos utilitários
AVISO – Escorregamento da roda!
Há o perigo de esmagamento dos dedos e de
outras partes do corpo durante a fixação e
desmontagem da roda.
¶ Usar luvas de proteção.
¶ Usar calçado de proteção.
¶ Não por os dedos entre a roda e o veio.
¶ As rodas pesadas têm de ser montadas
sempre por duas pessoas.
1. Ligue o MT 788 pelo interruptor para ligar/
desligar.
2. Utilize o flange adequado para veículos utilitários.
651016-11_Rf
3. Mover a corrediça do elevador da roda totalmente
para a direita.
4. Colocar a roda do veículo utilitário sobre a corrediça
do elevador da roda.
5. Com o elevador, deslocar a roda do veículo utilitário
para cima (pedal esquerdo), até que o eixo da roda
esteja à altura do eixo do flange.
651009-06_Mi
6. Empurrar a corrediça do elevador da roda para a
esquerda, até que a roda do veículo utilitário esteja
encosta no flange.
7. Selecionar uma estrela de 5 braços adequada (ou
ferramenta correspondente), com parafusos de
tensão apropriados.
651016-10_Rf
8. Fixe a roda com a porca de fixação. Rode a porca de
fixação para a direita até a roda ficar ligeiramente
apertada.
9. Desloque o elevador da roda para baixo (pedal
direito).
10. Rode a porca de fixação para a direita até a roda
ficar bem apertada.
"A roda de veículos utilitàrios está fixa.
6.4 Retirar a roda de veículos utilitários
1. Posicionar a corrediça da roda sob a roda.
2. Rode a porca de aperto para a esquerda e solte a
roda.
3. Retire a porca de aperto.
4. Retire a estrela de 5 braços.
5. Com a roda na horizontal, empurrar a corrediça da
roda até que a roda se encontre à direita do veio.
6. Desloque a corrediça da roda para baixo.
7. Retire a roda.
