Beissbarth MT 788 - 7 OvláDání; Ovládací;Zobrazovací Panel; Přehled Kontrolek LED; Ovládací Tlačítka

932 655 638 2014-02-14| Beissbarth GmbH
Ovládání | MT 788 | 211
cs

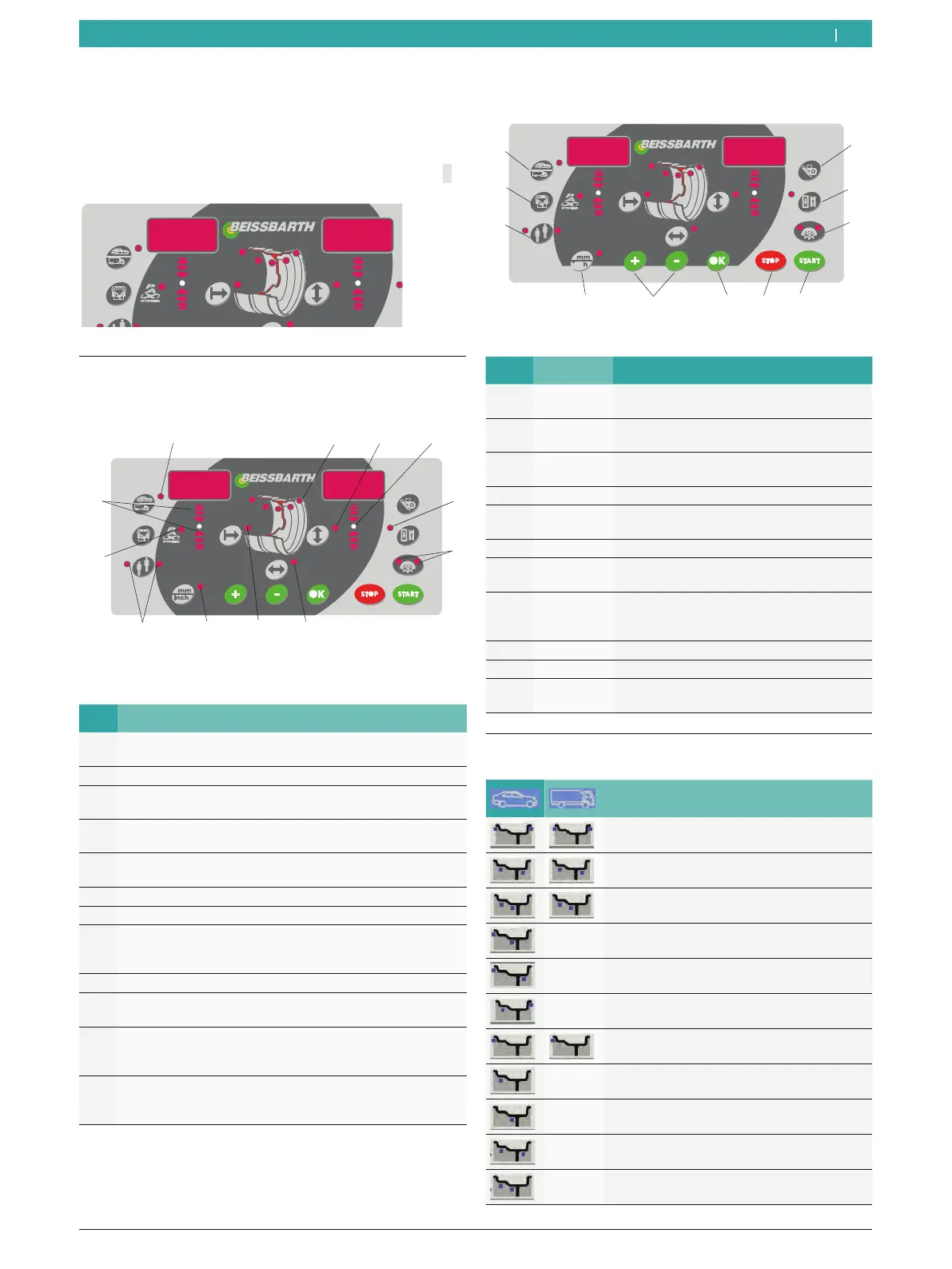

7. Ovládání
i Po zapnutí MT 788 se na displeji ovládacího/zobrazo-
vacího panelu na několik sekund zobrazí verze soft-
waru. Poté se na obou displejích zobrazí hodnota
0.
651013-12 _Sr
7.1 Ovládací/Zobrazovací panel
7.1.1 Přehled kontrolek LED
4
5
1
2
3
67
8
9
10
11
12
651009-04 _Cv
Fig. 4: Kontrolky LED na ovládacím/zobrazovacím panelu
Poz. Popis
1 Zobrazení aktivního (zvoleného) vyvažovacího programu
a vyvažovacích poloh (viz kap. 7.2)
2 Zobrazení průměru ráfku
3 Indikace vyvažovacího místa
svítí zeleně, když je dosaženo vyvažovací polohy.
4 Indikace programu Match, svítí při aktivním programu
Match.
5 Indikace programu Split a programu Match svítí když jsou
tyto programy aktivní (viz kap. 8.4.2 a kap. 9).
6 Zobrazení šířky ráfku
7 Zobrazení vzdálenosti od MT 788
8 Indikace měrné jednotky pro šířku ráfku a průměr ráfku
svítí = mm,
nesvítí = palce.
9 Zobrazení výběru uživatele
10 Zobrazení vyvažovacího programu,
svítí při zvoleném programu Pax
11 Indikace směru otáčení pro dosažení vyvažovací polohy,
nahoru = otáčení ve směru hodinových ručiček,
dolů = otáčení proti směru hodinových ručiček
12 Indikace vyvažovaného kola
svítí = kolo osobního vozidla,
nesvítí = kolo užitkového vozidla
7.1.2 Ovládací tlačítka
8 7 6 5 4
1
2
3
9
10
11
651009-05_Cv
Fig. 5: Tlačítka na ovládacím/zobrazovacím panelu
Poz. Tlačítko Popis
1 <MENU> Proveďte základní nastavení a potvrďte
zadání dat.
2 <MATCH> Výběr programu Match (minimalizace
nevyváženosti).
3 <SPLIT> Vyvolání a ukončení programu pro
rozdělení vyvažovacích závaží.
4 <START> Spusťte měření.
5 <STOP> Ukončení měření, blokování MT 788
v
nouzových případech.
6 <OK> Potvrzení zadání dat.
7 <-> nebo
<+>
Změna hodnot pro vzdálenost ráfku,
průměr ráfku a šířku ráfku.
8 <
mm/pale> Změna měrné jednotky při ručním zadání
průměru ráfku a šířky ráfku.
Bez funkce pro vzdálenost ráfku.
9 <
Uživatel> Výběr uživatele.
10 <MODE> Volba vyvažovacího programu.
11 <Typ kola> Přepínání kolo osobního/užitkového vo-
zidla
7.2 Vyvažovací programy
Tlačítko
Standardní program pro narážecí závaží
Alu1: Standardní program pro nalepovací
závaží
Alu2: Skrytá nalepovací závaží
Alu3: Vnitřní narážecí závaží/
vnější skrytá nalepovací závaží
Alu4: Vnitřní narážecí závaží/
vnější nalepovací závaží
Alu5: Vnitřní nalepovací závaží/
vnější narážecí závaží
Statické vyvážení v rovině 1
Statické vyvážení v rovině 2
Statické vyvážení v rovině 3
Pax1: (ráfky Pax) pro nalepovací závaží
Pax2: (ráfky Pax) pro skrytá nalepovací
závaží
