Beissbarth MT 788 - 7 Manejo; Campo de Manejo;Campo de Visualización; Vista Global de LED; Teclas de Manejo

932 655 638 2014-02-14| Beissbarth GmbH
80 | MT 788 | Manejoes

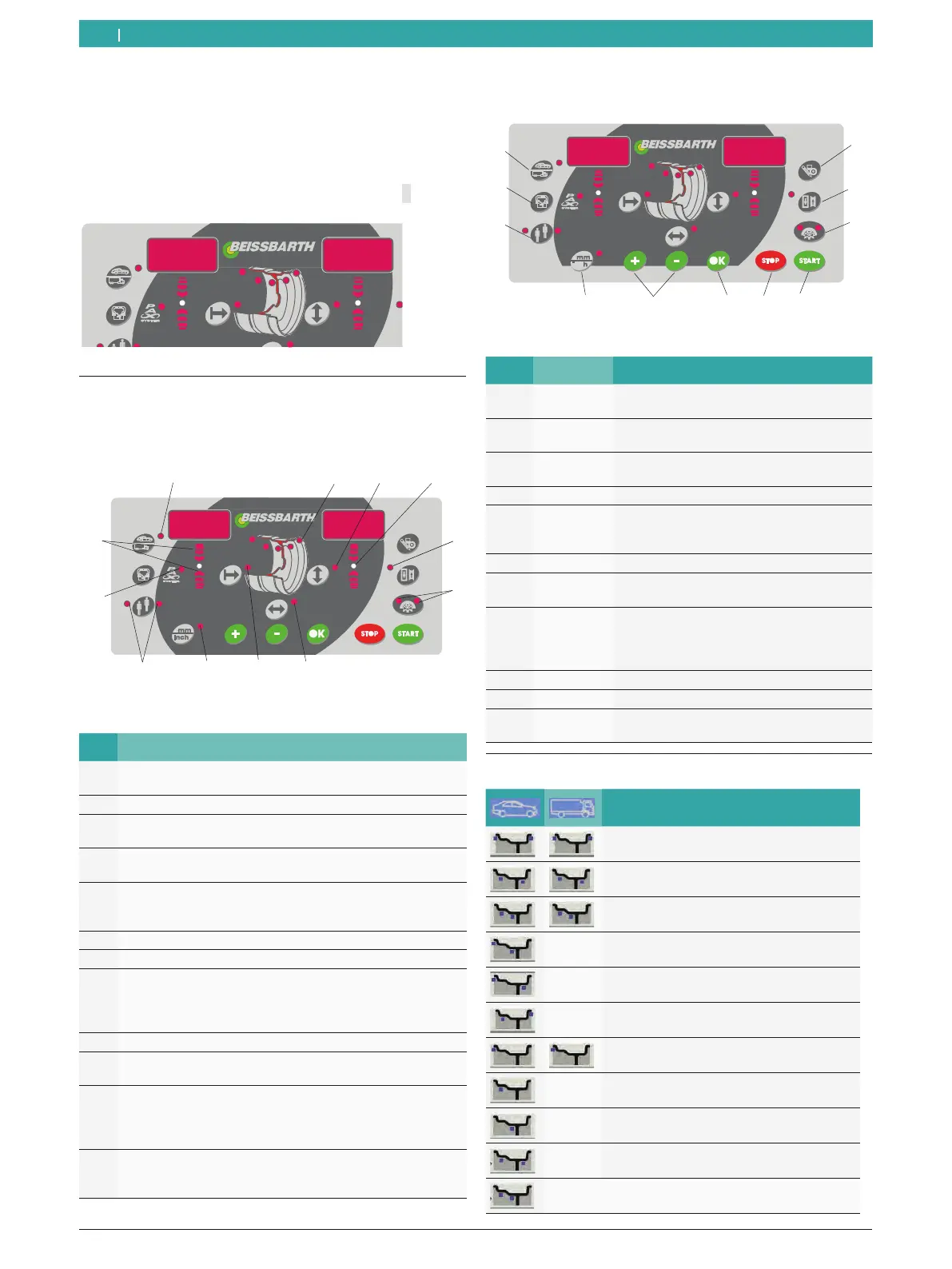

7. Manejo
i Tras encender el MT 788 se muestra durante
algunos segundos en la pantalla del campo de ma-
nejo/campo de visualización la versión de software.
Después ambas pantallas muestran el valor
0.
651013-12 _Sr
7.1 Campo de manejo/campo de
visualización
7.1.1 Vista global de LED
4
5
1
2
3
67
8
9
10
11
12
651009-04 _Cv
Fig. 4: LED en el campo de manejo/campo de visualización
Pos. Descripción
1 Indicación del programa de equilibrado activo (seleccio-
nado) y de las posiciones de equilibrado (ver el cap. 7.2)
2 Indicación del diámetro de la llanta
3 Indicación del punto de equilibrado, se ilumina en verde
cuando se alcanza la posición de equilibrado
4 Indicación del programa Match (de coincidencia), se ilu
-
mina cuando está seleccionado el programa Match
5 Indicación del programa Split (división) y del programa
Match (coincidencia), se ilumina cuando los programas
están activos (ver el cap. 8.4.2/y cap. 9)
6 Indicación del ancho de la llanta
7 Indicación de la distancia hasta el MT 788
8 Indicación de la unidad de medida de la anchura de la
llanta y del diámetro de la llanta
se ilumina = mm,
no se ilumina = pulgada
9 Indicación de la selección del usuario
10 Indicación del programa de equilibrado,
se ilumina cuando está seleccionado el programa Pax
11 Indicación del sentido a girar para la posición de
equilibrado,
arriba = girar en el sentido de las manecillas del reloj,
abajo = girar en el sentido contrario a las manecillas del reloj
12 Indicación de la rueda a equilibrar
se ilumina = rueda de automóvil,
no se ilumina = rueda de vehículo industrial
7.1.2 Teclas de manejo
8 7 6 5 4
1
2
3
9
10
11
651009-05_Cv
Fig. 5: Teclas del campo de manejo/campo de visualización
Pos. Tecla Descripción
1 <MENU> Realizar ajustes básicos y confirmar la
introducción de datos.
2
<MATCHEN> Selección del programa Match (minimizar
el desequilibrio).
3 <SPLIT> Llamar y finalizar el programa para la
división de los contrapesos.
4 <
START> Iniciar la medición.
5 <STOPP> Finalizar la medición.
Bloquear el MT 788 en caso de
emergencia.
6 <
OK> Confirmar la introducción de datos
7 <-> o bien
<+>
Modificar los valores de la distancia de
llanta, diámetro de llanta y anchura de llanta.
8 <mm/inch> Seleccionar la unidad de medida tras la
introducción manual del diámetro y de la
anchura de la llanta.
Sin función en distancia de llanta.
9 <
Usuario> Seleccionar el usuario
10 <MODE> Seleccionar programa de equilibrado.
11 <tipo de
rueda>
Conmutación rueda de automóvil / rueda
de vehículo industrial
7.2 Programas de equilibrado
Tecla
Programa estándar para pesos de apriete
Alu1: Programa estándar para pesos
pegados
Alu2: Pesos pegados ocultos
Alu3: Interior pesos de apriete/
exterior pesos pegados ocultos
Alu4: Interior pesos de apriete/
exterior pesos pegados
Alu5: Interior pesos pegados/
exterior pesos de apriete
Equilibrado estático en nivel 1
Equilibrado estático en nivel 2
Equilibrado estático en nivel 3
Pax1: (Llanta Pax) para pesos pegados
Pax2: (Llanta Pax) para pesos pegados
ocultos
