İlk çalıştırma | MT 788 | 229
tr
4.4 Elektrik bağlantısı
!
Sadece mevcut elektrik şebekesi gerilimi ve tip
etiketi üzerinde bildirilmiş olan nominal elektrik
gerilimi aynı ise, MT 788 ünitesini elektrik şebekesine
bağlayınız.
1. Elektrik şebekesi gerilimi ile cihazın tip levhası
üzerinde belirtilen gerilimin birbirine uygun olup
olmadığını kontrol ediniz.
2. MT 788 ünitesinin elektrik şebekesi bağlantısı, ülkeye
özgü standartlara uygun şekilde emniyetlenmelidir.
(
bölüm . 1.2.1)
i Şebeke bağlantısının sigortası, müşteri tarafından
sağlanmalıdır.
3. Elektrik şebekesi kablosunu MT 788 ünitesine
bağlayınız.
651012-04 _Sr
1
2
3

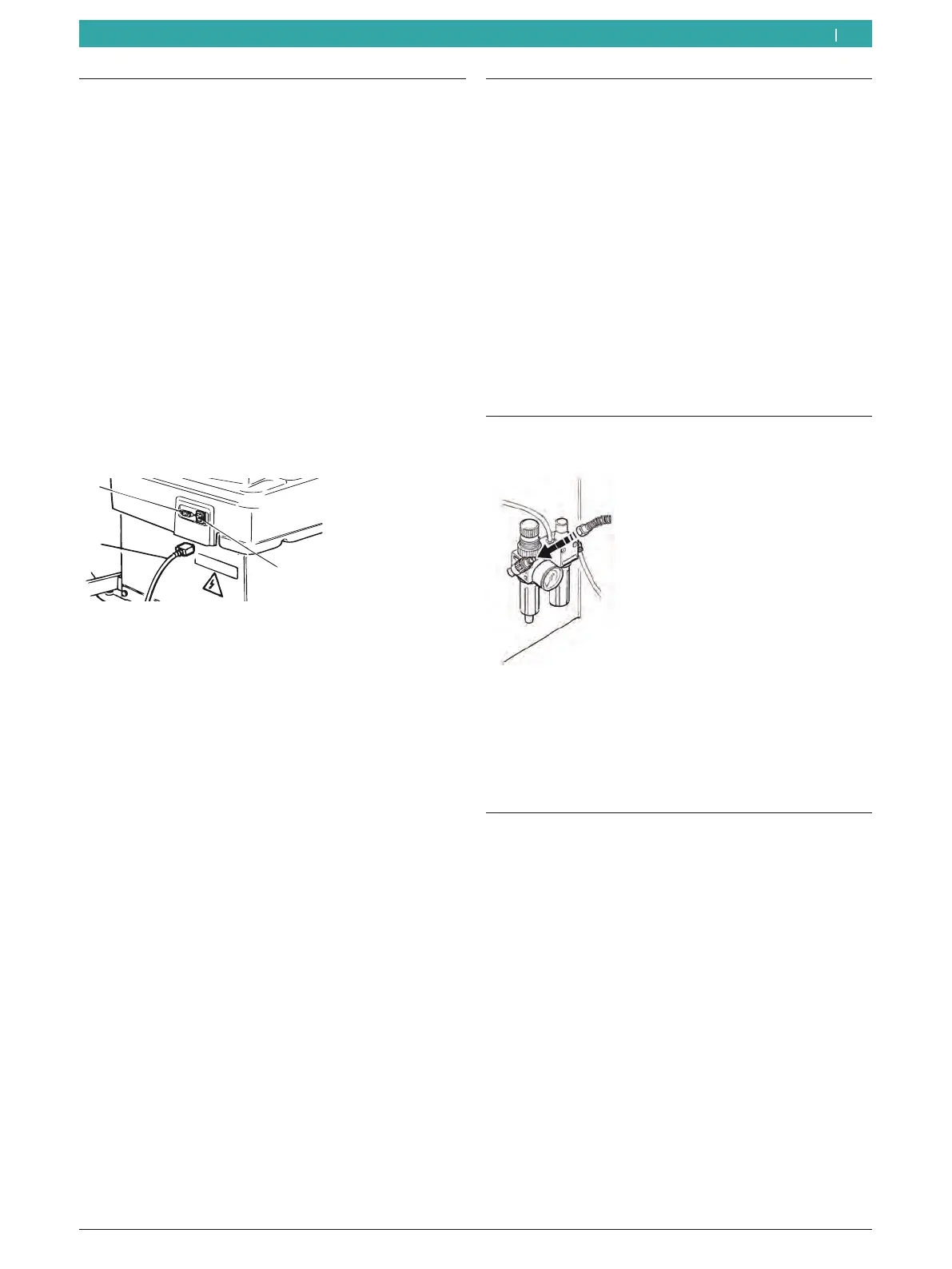

Fig. 3: Elektrik bağlantısı
1 Açma/Kapama şalteri
2 Şebeke bağlantısı
3 Elektrik bağlantı kablosu
4.5 Dönme yönünün kontrol edilmesi
1. MT 788’un elektrik şebekesine doğru bir şekilde
bağlanmış olup olmadığını kontrol edin.
2. MT 788’u Açma/Kapama şalterinden çalıştırın.
3. Tekerlek koruma kapağını kapatın veya <START>
tuşuna basın.
 Mil dönmektedir.
4. Milin dönme yönünü kontrol edin.
i Doğru dönme yönü, ayrıca MT 788’daki sarı ok
işaretiyle de gösterilmektedir. Ok işareti, flanşın sağ
yan tarafında bulunmaktadır.
i MT 788, dönme yönü yanlış olduğunda hemen
durmaktadır ve hata mesajını göstermektedir (bkz.
Bölüm 11).
4.6 Basınçlı hava bağlantısı
1. MT 788’i basınçlı hava beslemesine bağlayın.
651003-05 _Rf
2. Basıncı 8 bar ila 10 bar arasında ayarlayın.
 Basınç azaltıcısını (kırmızı tırtıklı vida) önce yukarı
doğru çekin ve ardından çevirerek basıncı ayarlayın.
 Manometrede kontrol edin.
! Basınç, 10 bar’ı aşmamalıdır!
4.7 Kalibrasyon MT 788
!
İlk kez devreye alma işleminden sonra bir kalibrasyon
yapılmalıdır.
1. Flanşı kalibre ediniz.
2. MT 788 ünitesini kalibre ediniz.
3. Kontrol ölçümü uygulayınız.
i Kalibrasyon, 12.412.4 bölümünde tarif edilmiştir.
